cad快速看图怎么修改标注（cad快速看图标注尺寸）
浩辰CAD看图王电脑版4.1版本中新增了标注、文字查找、外部参照、转PDF、测量、单视口、天正版本转换等诸多功能，功能齐全，只等你来！
CAD图纸中的标注功能，可以让大家一目了然的看到图纸的尺寸，对于设计和施工来说都是不可或缺的，今天我们主要来说说在浩辰CAD看图王电脑版中如何使用标注测量设置？

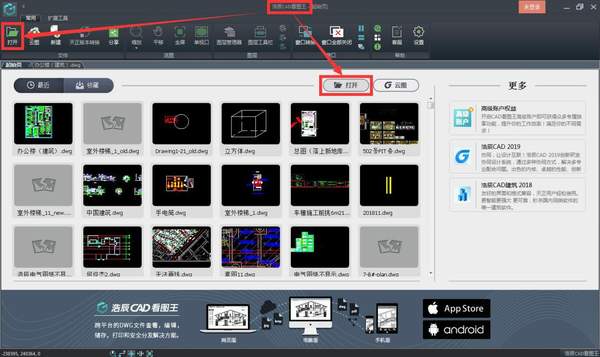

步骤一：在浩辰CAD看图王电脑版中打开图纸。

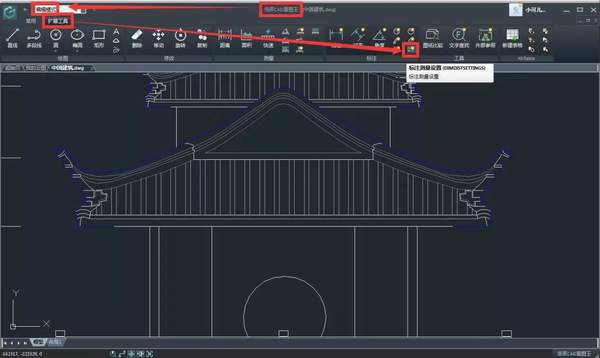

步骤二：在编辑模式，扩展工具栏中选择标注测量设置功能。

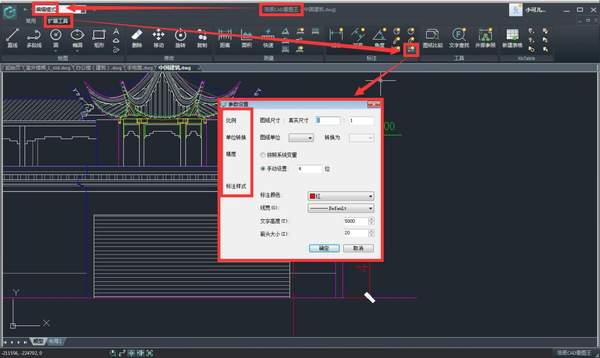

步骤三：选择需要配置的选项，即进行标注的参数设置。
步骤四：设置图纸的比例，即图纸尺寸与真实尺寸的比值。
PS：一般CAD软件中的默认单位都是mm，如果想要标注测量的结果为m可以将比例设置成100:1。

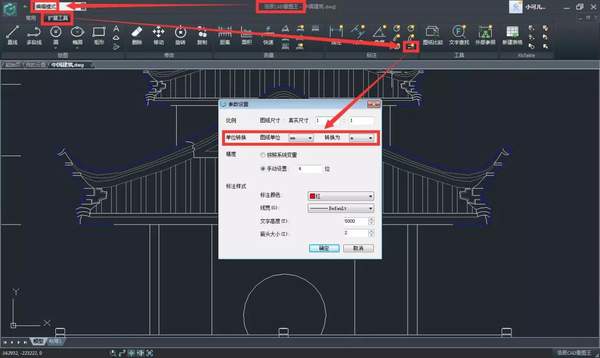

步骤五：进行单位转换，即将图纸中的单位转换成你需要的展示的单位。
PS：同上面的比例设置，如果想将mm转换为m可以在这里进行设置。
一定要注意的是如果上面已经采用了比例转换就不要在调整单位了，两者选其一即可。

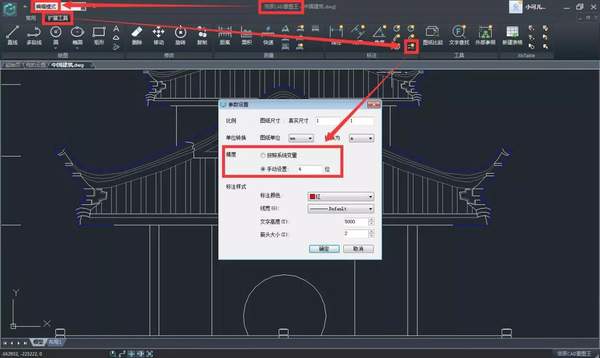

步骤六：精度设置，即想要标注的数值保留小数点后多少位数，有两种设置方法，一种是按系统变量设置，即之前精确到小数点后多少位，现在也一样；另一种是手动设置，即想要精确到多少位就输入多少位。

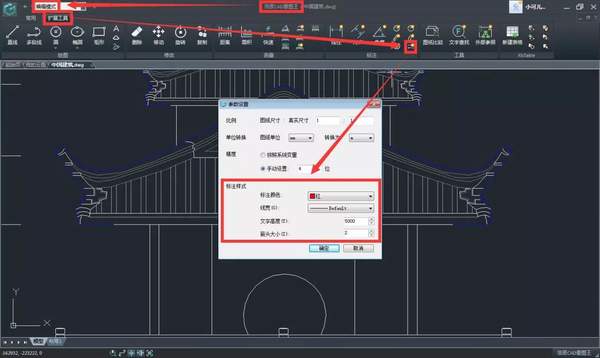

步骤七：设置标注样式，即设置标注的颜色、线宽、文字高度以及箭头大小。
这些参数配置好后，选择确定按钮，此后的标注显示参数也会随之改变。
以上就是浩辰CAD看图王电脑版4.1版本中的新功能标注测量设置的使用，浩辰CAD看图王电脑版还有更多功能等你来用！
