施老师：
CAD是与我们的生活息息相关的设计软件，我们的建筑、制图、制造、家装等离不开CAD制图，有好多同学画图，虽然把图画出来了，但是整体看上去太丑，要么标注很大，要么绿化与房屋不匹配，那么什么的图纸算是漂亮的呢。

说法一、

1、工程图纸其实有较为严格的规范，因此，cad之美，首先要建立在图纸本身规范、内容正常的基础上。所以画月饼、画美女的cad就不论了。但图纸的规范和正常，并不代表其美。

需要注意的是，如果图纸内容本身太丑，那会严重影响图面观感，就像再好的画家，如果画特别丑的人兽，非专业的人还是会觉得难看，那怕光影、笔触再美。而好看的内容，也是会给形式加分的。

2、我们也要注意到，其实人类对美丑的判断，是超越尺度的。两座山尺寸差别巨大到几千米，美丑未必差异明显。而两个女人的身材尺寸差别不过是厘米级别，美丑感觉判若云泥。这是美学的奇特之处。在规范的约束下，工程图纸无法具有太大的差异，美丑差别只在细节。

3、最大的美丑，还在构图。工程图纸只要不是一张图一个图框，就存在布局和对位的问题。整齐，清晰，简洁，均衡，饱满，合乎逻辑的对位关系，能使构图产生美感。不要小看整齐，这也是形式美的一个重要原则。比如苹果的内部结构，这货纯功能工业产品，有何美丑可言？然而其实还是有一点点美感的，虽然并不多——相对美女来说的话。

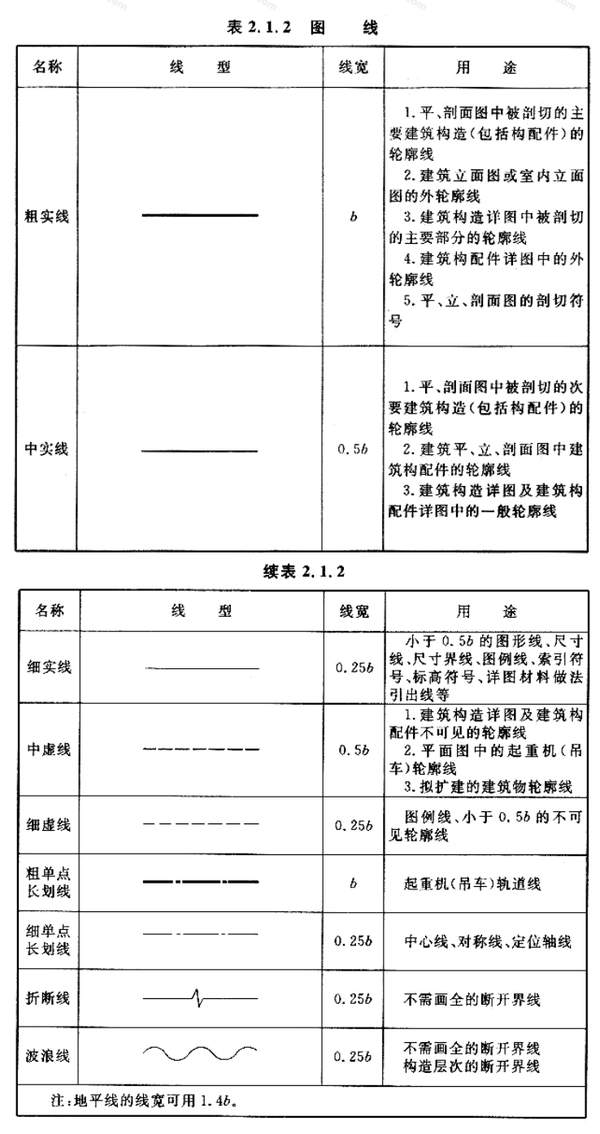

4、其次，在于线条的粗细对比。这种美感集大成的是中国自古以来的白描艺术，到近代是日本的漫画，线条的粗细关系、对比统一，虽然抽象，但是也带来莫名的美感。有意思的是，线条粗细是在国标制图规范里规定了双倍关系的。因为人的感官其实是指数性质的，也就是说，细线如果是0.2mm，那么中等线应该是0.4mm，粗线应该是0.8毫米，这样才有粗中細的差异感觉，如果是0.2 0.3 0.4这样安排，就无法清晰感受到差异，层次感差的线条图自然难看，而且表达内容也不清楚。这种层次感，是形式美的重要内容，摄影艺术里就很讲究层次。

5、构图与线条是全局的影响，剩下的就是小的细节，主要是文字和尺寸的标注。因为不讨论图纸内容，剩下的基本就只有标注。

尺寸线的位置对齐、各种交叉线的出头长度、文字大小字体的统筹、位置间距统一、引出线的角度统一、各种特殊符号的位置大小安排、填充图案的比例控制，以及不同元素之间的位置关系的统一控制，等等，并没有一定之规，但都宜整齐统一为好。一张图几百个标注，一套图几千上万个标准，一个工程若干套图，如果都做到了统一、清晰，那会有点阅兵方阵的感觉。然而代价是，整理图面花时间是个无底洞，即使有模板。

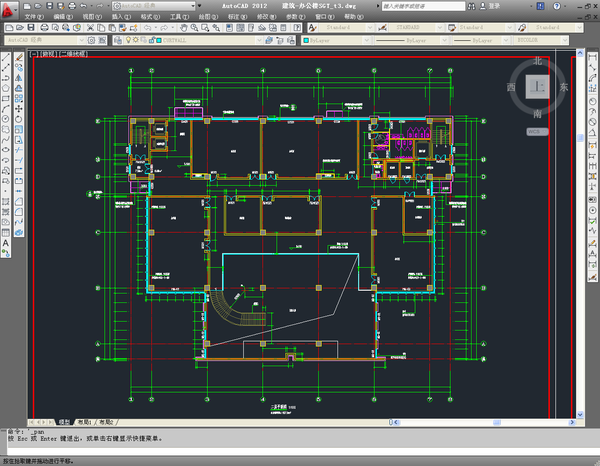

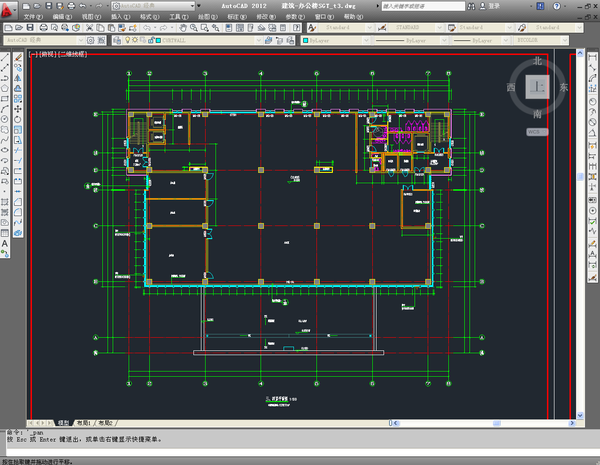

6、虽然图纸是单色的，但既然说到cad图纸，那也可以说说电脑上的图纸审美，最主要的还是颜色。把图纸内容根据不同线宽、性质、灰度分成若干颜色，既使内容清晰，打印方便，也赏心悦目，长期对着屏幕眼睛不累。复杂的图纸甚至会分层次赋予颜色组，以提高绘图期间的效率。但基本上，配色是比较主观的，不要太花里胡哨，自己喜欢，项目组统一就好。

7、至于图层，作为 acad图纸管理的灵魂，介于可见和不可见之间，如果安排的好，简洁清楚，也算是一种漂亮。

说法二、

首先这里无关设计水平，只说cad制图，其实我觉得毕业以后设计公司里面工作感触最深的就是设计图纸，可以说同行业横向比较，首先所有设计人员同样把制图环节作为设计的重要组成部分（这里我觉得可能公司高层都是处女座，有时候对细节的要求简直令人发指），在公司画的一手好图纸绝对和方案能力卓越的设计师一样值得所有人尊敬。

下面就先简单说几个方面吧。

1、图面；图面绝对不会稀稀拉拉，图框范围内的排版绝对是方正丰满。并且不会有数字和文字的重叠，要做到这一点需要绘图人员在最后的校对花很多功夫。尺寸的标注也是非常讲究，图纸标注离轴线多少距离都有严格控制，只为看起来整齐，索引以及轴号都会排列在同一水平线上，有人甚至做的更绝，还要控制轴线交叉后伸出线头的距离，整个子项都保持一致。

2、图层；图层每个公司都有自己的一套标准吧，图层更多的关系到打印出来的图纸质量，每一种线是画什么的，每一种线的线宽多少才能保证打印出来的图纸整体不糊、线条清晰。这一套模数都是经历好几次出图积累的经验。

3、表达；这一点应该就是设计师能力的体现了，前两项都是花功夫去抠细节，但是图纸的表达关乎和施工方的配合，也直接影响到建筑到最后完成度有多少的问题，所以事无巨细的表达就是绿城设计的特点，绿城早期以法式高档别墅出名，画别墅完全就是拼眼力和体力，各种繁复的线脚大样和门窗详图绝对能画瞎你的双眼，墙身上每一道材料的名称，厚度，颜色，性质都确保准确详尽，如果初入职场的设计师能完整的去翻一套绿城的图纸应该就能对建筑的构成都有一个系统的了解了。

4、考虑周全；建筑施工图是龙头，其关键在于很多使用细节需要设计师的考量和把控，结构上比如梁是否碰头，柱子是否影响使用空间，哪些地方需要降板等等，设备上就要考虑是否给设备留了管井和预留洞口，设备引起的噪音是否会对生活区造成干扰，落水管的放置是否影响外立面，这些只有你考虑到了，画出来才能发现问题并去和各专业沟通。

其实大家心里都清楚，真正施工的时候建筑图往往都是辅助，结构才是主导，只要不画错怎样都能盖起来，但是图纸就是设计师的脸，这一点都是同事们公认的，那些精致的图纸都是设计师们自尊和骄傲的体现，也是对建筑设计毫无保留的热爱。

来源：宁双学好网施老师原创。（微信订阅号：myplwaai）欢迎分享本文，转载请保留出处。
