大家好，今天和大家分享的是单片机案例——点亮一颗led灯。这个可以说是每个人在初步接触单片机是都会学到的一个程序，我们来看看怎么做吧

操作方法

01

这里我就直接进入程序了，前面的建立工程呀，设置参数那些我就不说了，在我其他的经验中也有讲到了，不懂的可以看看我以前的经验哦。
02

学习目标点亮P1口的一个LED灯该程序是单片机学习中最简单最基础的，通过程序了解如何控制端口的高低电平
03

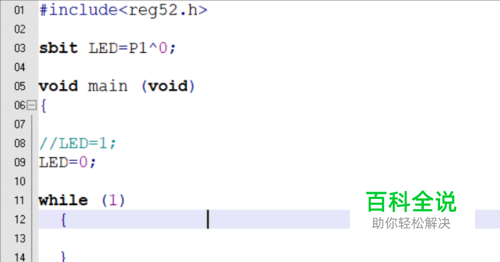

图片中是完整的程序，我们来一步步讲解一下， #include<reg52.h> //包含头文件，一般情况不需要改动，头文件包含特殊功能寄存器的定义 sbit LED=P1^0; // 用sbit 关键字定义LED到P1.0端口，意思是现在LED就代表了P1.0端口，LED是自己任意定义且容易记忆的符号 void mian（）是主函数的意思，下面几行是主函数程序书写时的基本框架 void main (void) { while (1) { } } 我们要知道，单片机只能只能识别0和1的命令，一般0代表低电平，1代表高电平，因为我们前期已经定义LED到P1.0端口，所以这里的LED=0,LED=1,就代表P1.0端口的电平状态。对应LED就会相应的亮起。
04

写好了程序那我们也要在仿真软件中画好相对应的电路图，这样我们就要了解发光二极管的特性，和怎么才能点亮它。程序中用“//”后面的程序是不执行的。二级管有单向导电的特性，我们可以看到发光二极管的符号里面有一个箭头，箭头方向代表电流电流方向，电流的产生有需要电势差，电流从正极流向负极
05

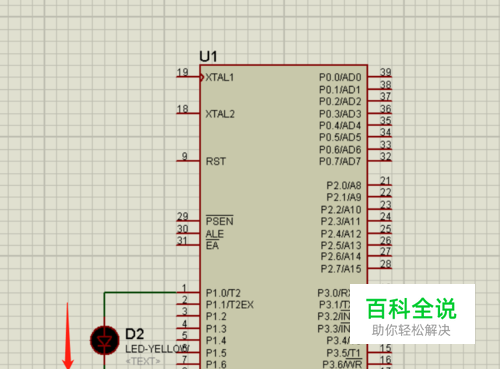

知道上面这些我们就可以知道，程序使得P1.0端口输出0，0就代表低电平，通俗地说就是负极，电流要从正极流向负极，二极管具有单向导电性，所以电路因如图制作才能点亮发光二极管。
06

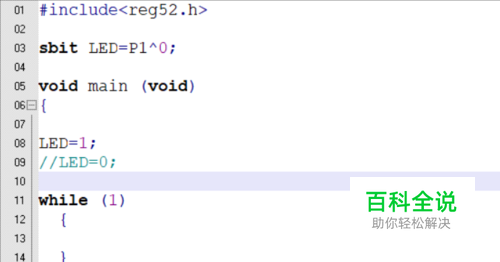

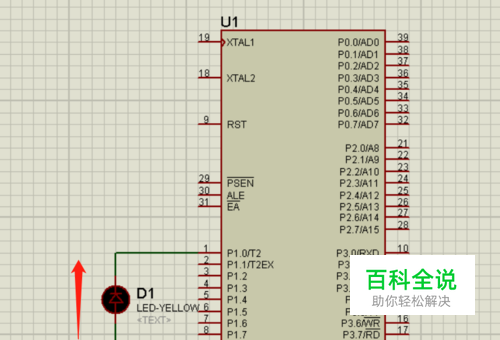

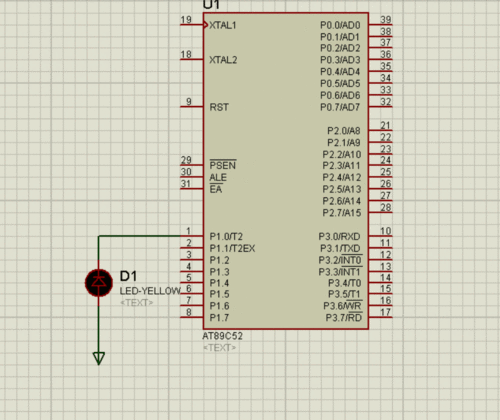

如果我们希望LED=1时让发光二极管亮，那么我们的电路图就要更改了，此时P1.0端口为高电平，即正极，根据二极管具有单向导电性，又要形成电势差，电路图如图制作。
07

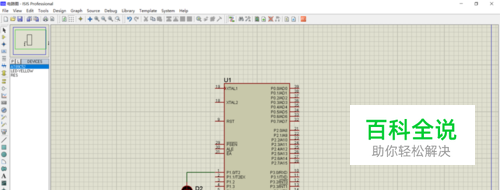

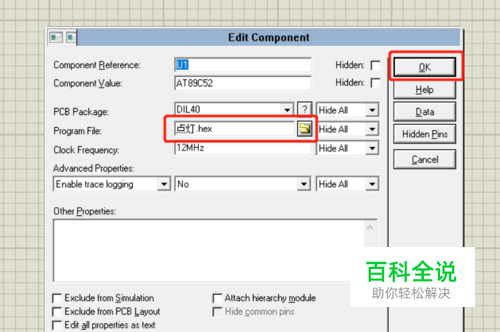

电路图画好后，双击芯片，载入hex文件
08

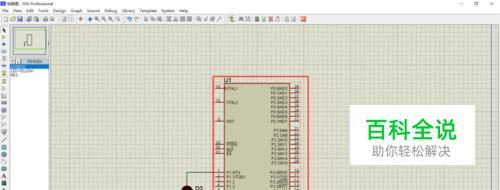

点击开始就可以看到效果啦
09

小白一枚，写的不好请见谅O(∩_∩)O
