UG NX桥接曲线和填充曲面的妙用
我们在设计过程中，经常需要进行一些反复的修整，有时前面的工序已经做了很多，返回修改时又会对其中的一些特征造成冲突，在UG NX中使用桥接曲线和填充曲面功能对我们的帮助很大。
操作方法
- 01

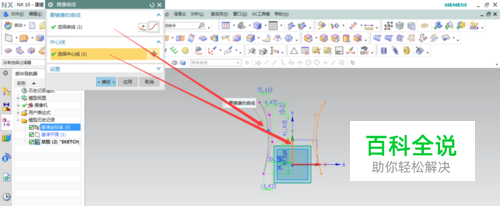

先进入草图，随意绘制一条不封闭的样条曲线，大概调整顺滑，再使用镜像命令，将样条线镜像到另一侧。
- 02

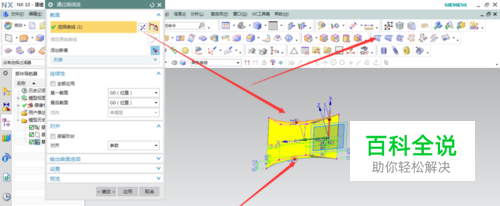

点击插入/网格曲面/通过曲线组，选中两条样条线，确定后生成一个片体特征。
- 03

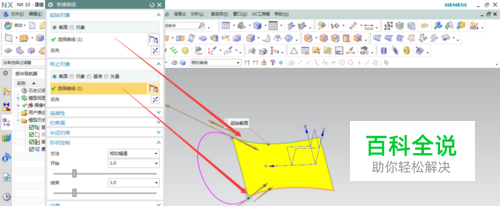

接着点击插入/派生曲线/桥接曲线，选择需要桥接的第一条曲线为起始对象，选择另一条为终止对象，生成如图所示的连接曲线。
- 04

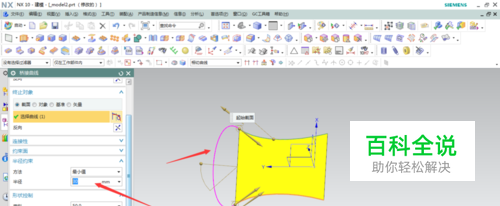

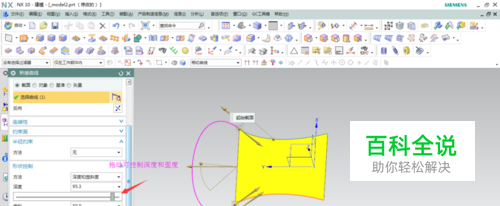

通过调整半径或形状控制，可以改变桥接曲线的深度和斜度，具体操作如图所示
- 05

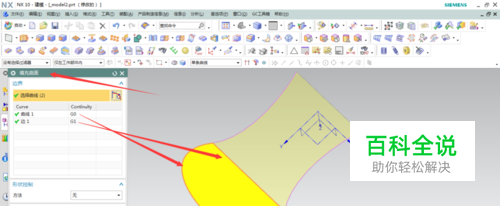

最后选择插入/曲面/填充曲面命令，选择空位的曲线进行填充，完成后效果如图
