在visifire中定义图表主题和样式该如何操作【百科全说】

电脑软件

01

名称： visifire
02

大小： 7MB 类别：开发工具语言：英文
03

应用平台： windows / windows phone
04

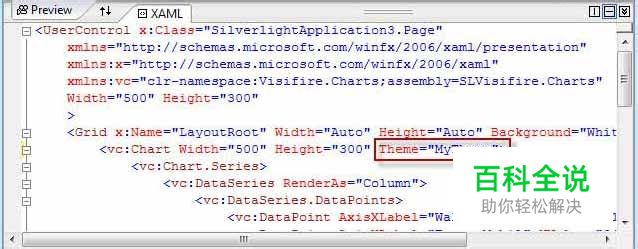

visifire中内置了5种主题，然而在实际项目中，你可以根据需要自定义visifire图表主题。今天，我们一起来看看如何自定义visifire图表主题和样式。如何使用一个默认主题： visifire提供了5种内置主题，分别是： 1) Theme1.xaml2) Theme2.xaml3) Theme3.xaml4) Theme4.xaml5) Theme5.xaml 要使用visifire提供的主题，你必须设置Chart XAML中的Theme属性，代码如下： <vc:Chart xmlns:vc="clr-namespace:Visifire.Charts;assembly=SLVisifire.Charts" Theme="Theme1" Width="500" Height="300">
05

如何在silverlight程序中创建自定义主题：
06

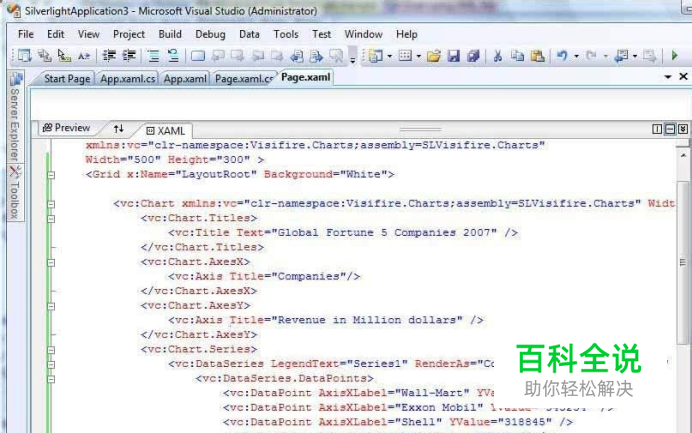

第1步：创建一个silverlight托管代码应用程序。第2步：一旦在VS中创建了新的项目，找到Page.xaml文件，在"LayoutRoot" Grid 中编写一个 chart XAML，并在<UserControl>标签中将宽和高分别改为"500"和"300"。蓝色部分为修改 Page.xaml部分。注：vc是用于创建Visifire图表对象的命名空间。 <UserControl x:Class="SLVisifireApp.Page" xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation" xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml" xmlns:vc="clr-namespace:Visifire.Charts;assembly=SLVisifire.Charts" Width="500" Height="300"> <Grid x:Name="LayoutRoot" Background="White"> <vc:Chart xmlns:vc="clr-namespace:Visifire.Charts;assembly=SLVisifire.Charts" Width="500" Height="300" Theme="Theme1" > <vc:Chart.Titles> <vc:Title Text="Global Fortune 5 Companies 2007" /> </vc:Chart.Titles> <vc:Chart.AxesX> <vc:Axis Title="Companies" /> </vc:Chart.AxesX> <vc:Chart.AxesY> <vc:Axis Title="Revenue in Million dollars" /> </vc:Chart.AxesY> <vc:Chart.Series> <vc:DataSeries LegendText="Series1" RenderAs="Column" AxisYType="Primary" > <vc:DataSeries.DataPoints> <vc:DataPoint AxisXLabel="Wall-Mart" YValue="351139" /> <vc:DataPoint AxisXLabel="Exxon Mobil" YValue="345254" /> <vc:DataPoint AxisXLabel="Shell" YValue="318845" /> <vc:DataPoint AxisXLabel="BP" YValue="274316" /> <vc:DataPoint AxisXLabel="General Motors" YValue="207349" /> </vc:DataSeries.DataPoints> </vc:DataSeries> </vc:Chart.Series> </vc:Chart> </Grid> </UserControl> 在添加了Chart XAML后，Page.xaml的效果如图所示：第3步：在同一个应用程序域中创建一个自定义主题。右键单击SilverlightApplication文件夹，选择Add > New Item，便会出现一个新的Add New Item 对话框，选择“Silverlight User Control”，将其命名为“MyTheme.xaml”，点击"Add",如图所示：第4步：在Project Explorer中展开MyTheme.xaml，将显示MyTheme.xaml.cs文件。因为我们不需要托管代码文件时，删除MyTheme.xaml.cs文件。第5步：一旦你点击“Add”按钮，便创建了MyTheme.xaml文件。删除XAML文件中的所有内容，以ResourceDictionary取代它。 <ResourceDictionary xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation" xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml" xmlns:vc="clr-namespace:Visifire.Charts;assembly=SLVisifire.Charts" > </ResourceDictionary> 第6步：在ResourceDictionary 标签中为图表元素创建图表样式。利用下面的代码创建图表和DataSeries的样式。 <Style x:Key="Chart" TargetType="vc:Chart"> <Setter Property="Background" Value="Gray"/> <Setter Property="View3D" Value="True"/> <Setter Property="AnimationEnabled" Value="False"/> </Style> <Style x:Key="DataSeries" TargetType="vc:DataSeries"> <Setter Property="RadiusX" Value="5"/> <Setter Property="RadiusY" Value="5"/> <Setter Property="Color" Value="Orange"/> </Style> 第7步：一旦创建主题文件，找到MyTheme.xaml属性，修改BuildAction to Content。第8步：将主题添加至Page.xaml，如下图红色边框部分：第9步：运行Silverlight应用程序，便可查看到visifire图表的自定义效果：
