如何在s7-300中编程

2024-03-19 06:37:48

PLC又叫可编程逻辑控制器，它采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算、顺序控制、定时、计数与算术操作等面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。
编写PLC控制程序则在s7-300中编写，熟练正确使用s7-300编写程序是必要的。

操作方法

01

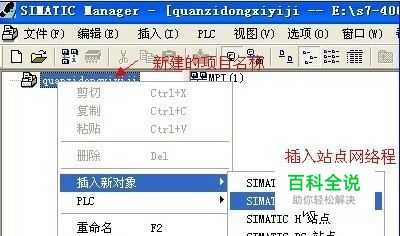

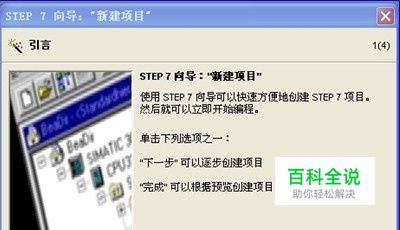

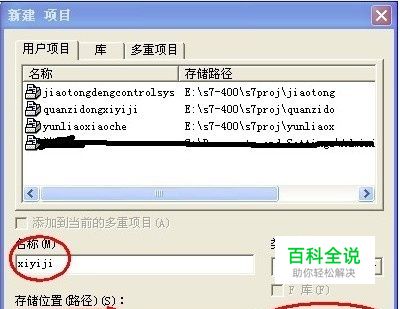

在STEP 中建立项目：通过”STEP7 Wizard: New Project”得到帮助建立新项目的向导；选中菜单”File/New”,进入New Project对话框，输入中文或字符项目名称，单击“Browse”可选择项目存储位置。
02

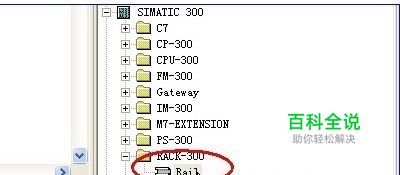

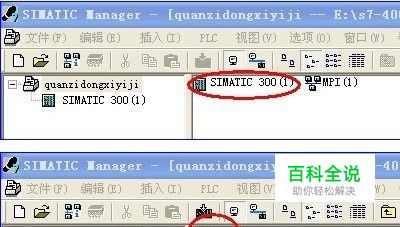

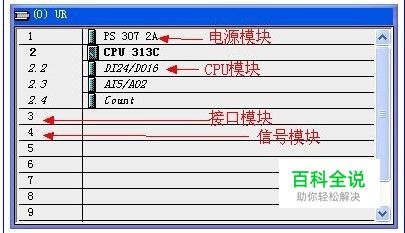

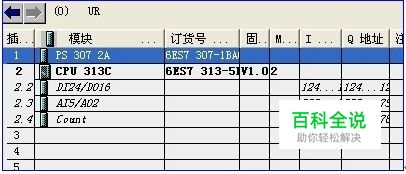

硬件组态：编程之前，要先设置硬件组态，即电源模块，CPU模块，接口模块，信号模块等的型号，配置。首先添加机架，选择“SIMATIC 300 Station/Rack-300/Rail”, 一般机架的第一槽放置电源模块，第二槽放置CPU模块，第三槽放置接口模块，第四槽放置信号模块等其他模块。
03

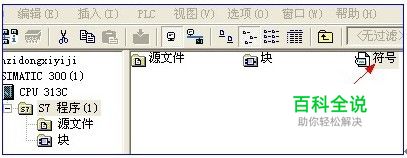

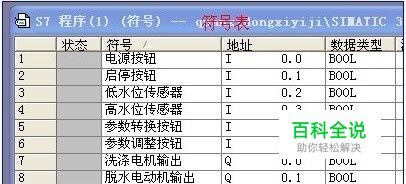

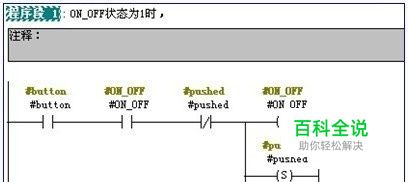

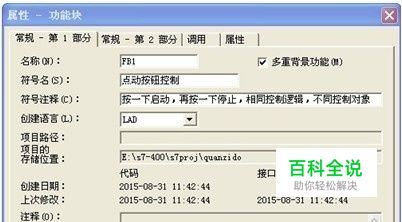

软件编程：在建立项目中插入s7程序，选择“Insert New Object/S7 Program”插入程序，程序名称自动给出，为s7 Program(1),以后按顺序给出，也可自己更改名称。然后单击程序，选择Block，添加相应的程序块，数据块等。双击要编辑的块的图标打开编辑器窗口。编写程序之前，首先定义符号表，然后进行编程。
