天正软件如何做日照分析

天正日照功能是做建筑规划时常用的功能,利用它可以粗略地计算日照满足情况,操作起来非常方便。现在我来演示一下其具体操作步骤。

操作方法

  • 01

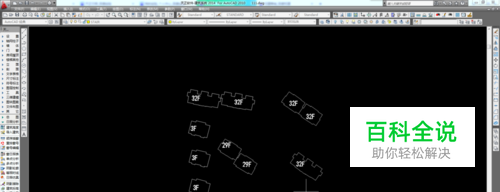

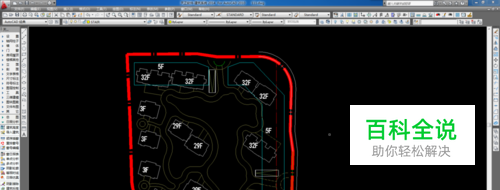

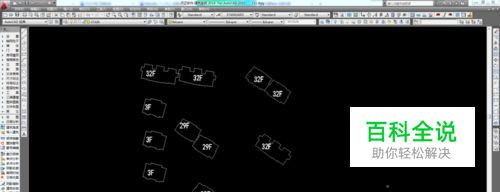

    用天正打开需要计算日照的图纸。并将建筑单独拷出,或者新建一个CAD文件,这样做的好处是需要大量计算的时候不会影响软甲的运行。最好保留建筑标注(层数、高度等),省的回去复查。

  • 02

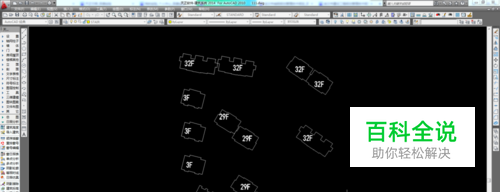

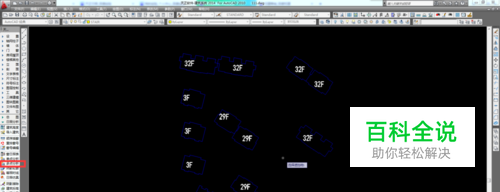

    输入建筑高度。在天正左侧工具栏中依次找到“其他-日照分析-建筑高度”。做这一步的前提是要有建筑轮廓线,并且是闭合的多段线。输入建筑高度时要先确定自己的图是以米为单位还是以毫米为单位,输入底标高时注意基地是否有高差,没有的话则输入“0”。

  • 03

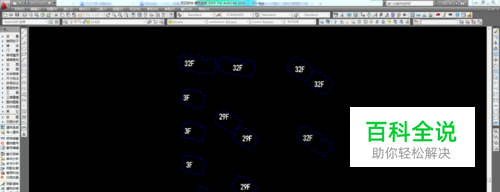

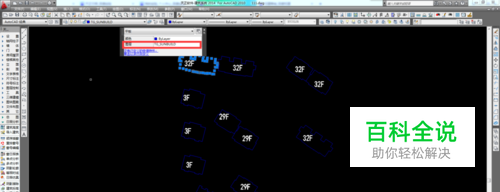

    建筑高度输入完成后,天正会自动生成一个“TG_SUNBUILD”图层,默认颜色为蓝色。

  • 04

    分析前准备。输入完建筑高度就可以进行日照分析了,不过还有一些前期准备。选择“多点分析”后,提示“选择遮挡物”,即选择要进行日照分析的建筑物以及对其有影响的周边建筑物(如附近有固有建筑,则也需要输入其建筑高度)。

  • 05

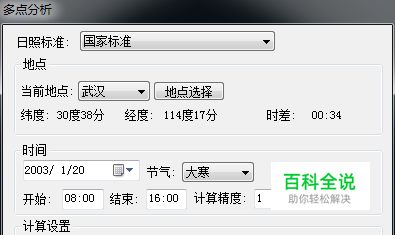

    分析设置。选择遮挡物之后跳出对话框,要求对日照分析进行设置。以武汉市为例,选择地点-武汉市。《武汉市建设工程规划管理技术规定》,大寒日八点到十六点为有效计算时间。

  • 06

    开始分析。点击确定后,框选所需计算范围,日照分析就开始运算了。屏幕左下角显示计算的进度。

  • 07

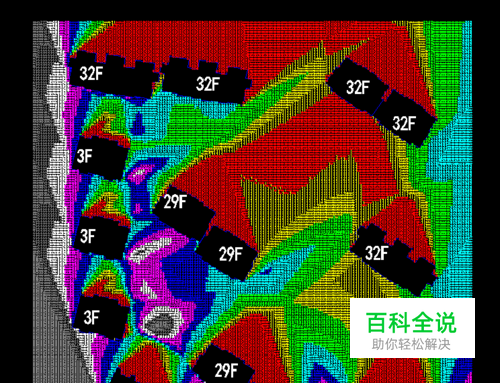

    计算完成。一般会显示0-8,共九种有颜色的数字,每种颜色代表一种不同的日照时间。

  • 08

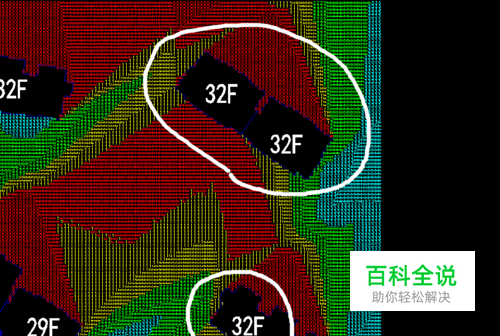

    检查日照情况。根据《规定》里的要求,不同建筑形制有不同的日照时间要求。从计算结果来看,东北方的两栋建筑主要居室的日照时间分别为0小时和1小时,不满足规范要求,则需调整建筑位置或对其有遮挡的建筑高度。

  • 09

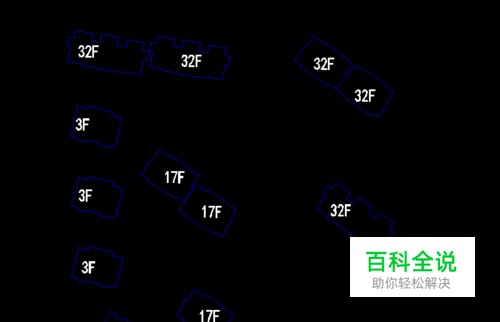

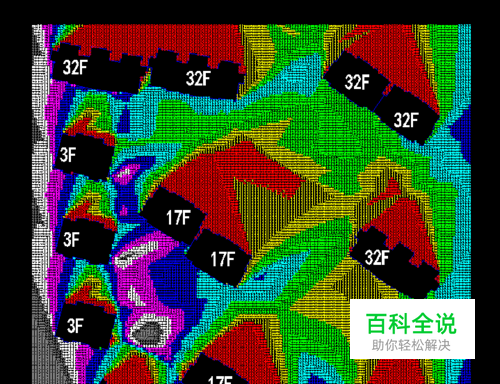

    调整建筑高度或位置。这一步需要根据自己的经验自行测算,可能会反复计算并反复修改。

  • 10

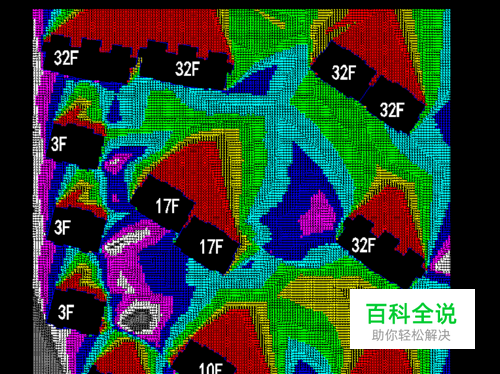

    完成。通过不断的修改与计算,最终满足了日照规范(指标要好好控制哦)。
