双绞线的制作方法

虽然wifi已经无处不在，但是用双绞线水晶头连接的网络信号更稳定可靠，所以通常我们经常需要做一些双绞线以进行数据连接。今天就和大家一起分享怎么做双绞线。

操作方法

  • 01

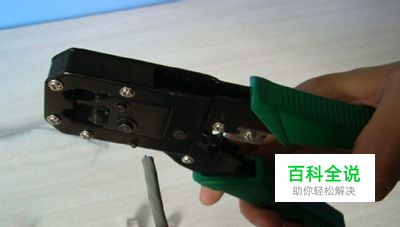

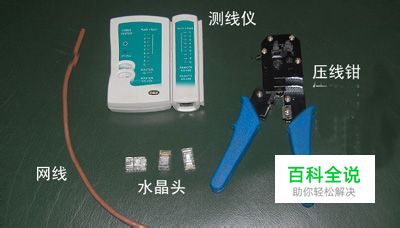

    用压线工具从准备好的双绞线盒中剪一段线，线的长度视你的需要而定。

  • 02

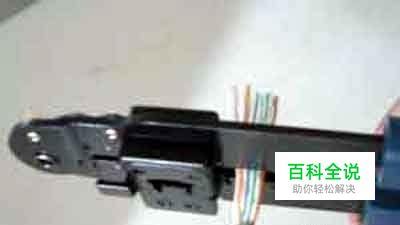

    将剪好的双绞线的一头，按照比水晶头长0.5cm的长度送入压线工具的剥皮刀口转动，将皮剥去。

  • 03

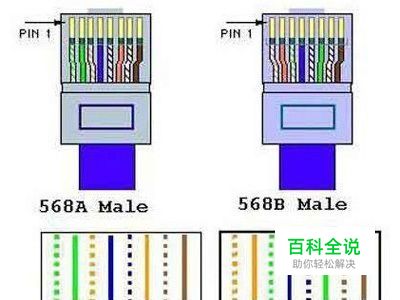

    将剥好皮的双绞线，按A标或B标的线序(线序见下图)排列，并用手指捻平。

  • 04

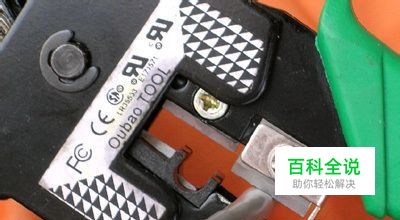

    一手拿线，一手用压线工具的剪线刀口将排好线序的双绞线剪平。

  • 05

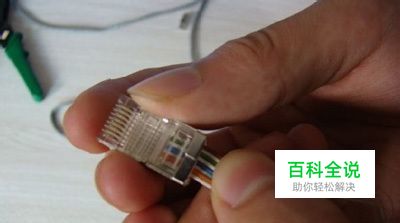

    将排好序并剪平的双绞线插入水晶头，确保每根线都插入水晶头的顶端。 小贴士：插入线头时，一定要注意，水晶头有弹簧片的一端是在下面的。

  • 06

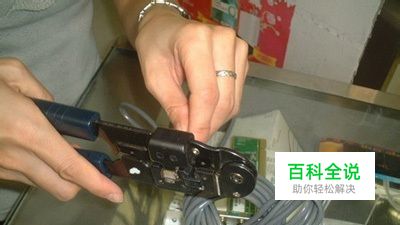

    将线和水晶头，送入压线工具的压线端口，抵紧，用力压压线工具的把手，确保一次性成功。 小贴士：压线的时候左手拇指和食指捏紧水晶头，其余手指捏住线并顶紧水晶头，以防在压线的时候，线头从水晶头中脱出。

  • 07

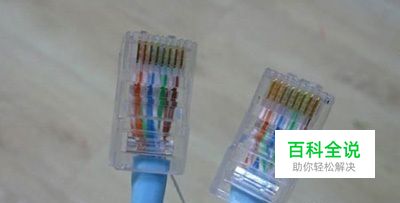

    用上述方法，做好双绞线的另一头。 小贴士：切记两头的线序一致即要么都是A标，要么都是B标。

  • 08

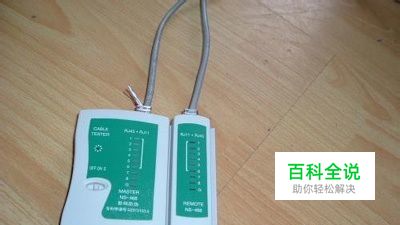

    将做好的两个水晶头插入测线仪，并打开测线仪开关，如果所有灯都亮，那么恭喜你，已经成功做好了双绞线，如果有些灯不亮，但是1,2,3,6灯是亮的，那么你还算幸运，线也还是能用的。
