AutoCAD/天正如何查询图案面积

2024-03-27 13:10:16

基本上使用AutoCAD/天正作图，都会需要计算面积。那么查询面积的方法都有哪些呢？我来介绍一下自己的。

操作方法

01

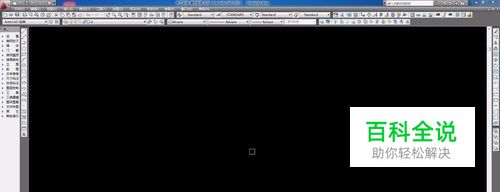

新建一个cad文件，以天正2014版为例，其他版本均可适用。
02

绘制图形，在此以简单的矩形为例。下面列举查询面积的几种方式。
03

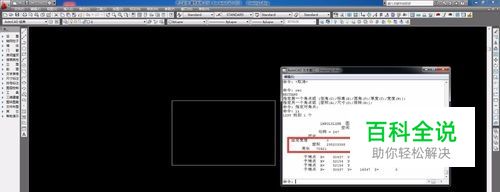

方法一：使用“list”命令。输入快捷键“LA”并回车，便会弹出选中图形的详细信息，包括周长、面积等。
04

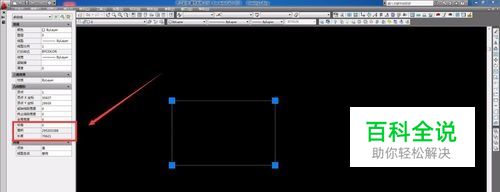

方法二：使用“特性”工具。使用快捷键“MO”，或者“Ctrl+1”或者“PE”快捷键，调出“特性”面板，这里会更详细得显示所选图形的各种信息，包括图形的面积。
05

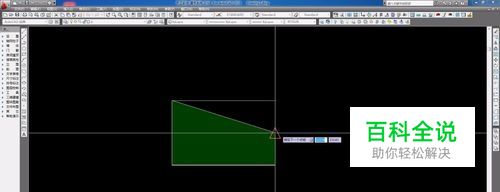

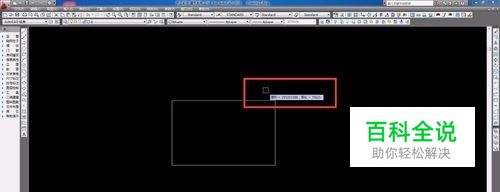

方法三：使用面积查询功能。输入快捷键“AA”，并回车，按顺序点击矩形的四个角点，选择完成后点击回车。便会显示在屏幕中及状态显示栏显示出所选范围的面积了。这个命令也适合查询非多段线或不规则图形的面积信息。
06

方法四：使用天正“查询面积”工具。在天正左侧工具栏依次选择“房间屋顶-查询面积”工具，调出查询面积工具栏。并选择“封闭曲线查询面积”工具，然后点选这个矩形，回车后根据提示点击平面上的任意一点，面积信息便会显示在屏幕中了。
