CASS9.1小技巧之修改高程值

对于测量员来说,cass是一款比较好的地形制图、工程测量等方面的绘图软件,对于正在学习cass9.1的新手来说,这几个命令和使用技巧还是有很多帮助的。

操作方法

  • 01

    1、高程点实际值与标注不一致

  • 02

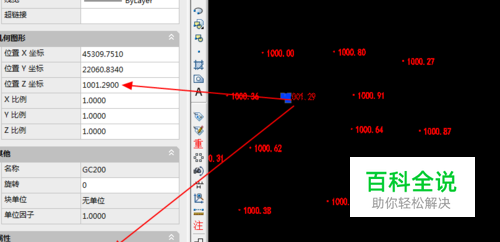

    往往在工作制图的时候,有些别人发过来的地形图中的高程点标注的与实际的不相符,如果点少可以一个一个该,但如果点多的话就需要用到cass中高程点处理功能。

  • 03

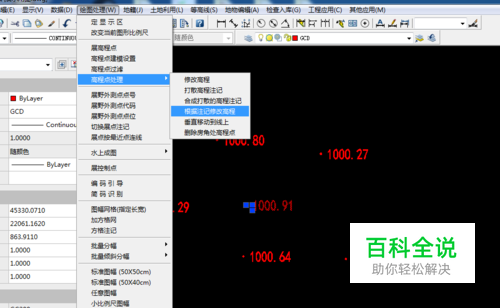

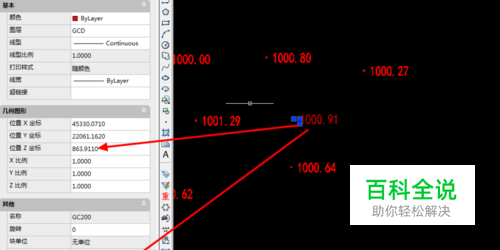

    操作方法:点击cass9.1菜单中“绘图处理”→“高程点处理”→“根据标注修改高程”,然后选择所有需要修改的高点,回车或空格,即完成高程点的修改。

  • 04

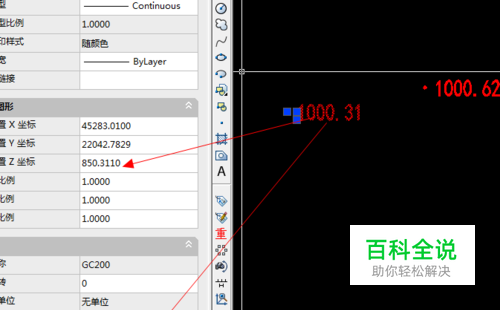

    2、高程点标注值与实际值不一致 如果途中的高程点标注值与实际值不一致时候,我们可以重新提取高程点,然后在展开。

  • 05

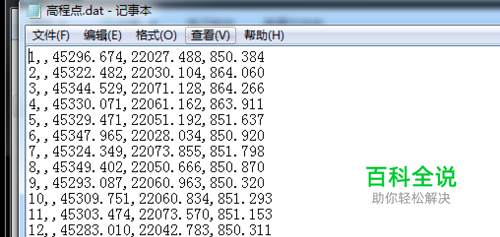

    操作方法:点击cass9.1菜单中“工程应用”→“高程点生成数据文件”→“有编码高程点”,根据命令行提示,选择“直接选取高程点或控制点”,回车选择需要修改的高程点,空格后即可将高程点提取出来。

  • 06

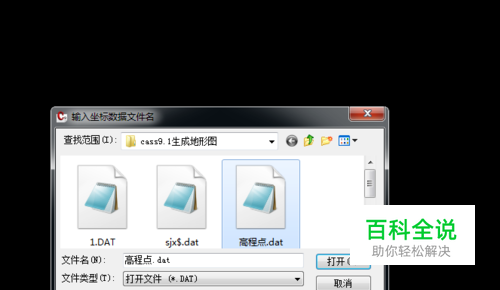

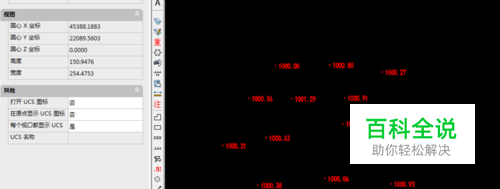

    然后点击cass菜单中“绘图处理”→“展高程点”,选择刚才提取的高程点文件。
