表控TPC8-8TD 表格设置控制器【百科全说】

表控TPC8-8TD 表格设置控制器汉字显示气缸步进电机控制
两大特点：控制器内部自带USB接口，无需安装驱动程序，直接用USB数据线下载功能设置数据到控制器，操作更便捷。
具有步进电机与气缸的混合控制功能，最多可以控制器4轴步进电机。步进电机与常规输出端兼容，不用步进电机可作为通用输出控制气缸等常规开关量负载。同步控制、顺序控制，设置灵活，适合各种设备的自动化控制。
TPC 8-8 TD型表格程序控制器，采用表格设置、汉字显示，轻松实现气缸及设备的自动化控制，人人都可以使用。
优点：抗干扰性能强、可靠性能高，广泛应用于工业控制领域。

操作方法

01

TPC 8-8 TD型表格程序控制器用于工业设备的自动化控制，可以取代部分PLC控制设备，采用表格设置汉字显示方式设置应用的功能，操作简便、功能实用、通用性强，非常适合不熟悉编程的人员使用。采用晶体管无触点输出，使用寿命长。双重的光电及电磁隔离技术，抗干扰能力强，工作稳定可靠。根据实际工作的需要通过表格设置可以实现：程序控制、顺序控制、同步控制、定时控制、手动控制、自动控制、位置控制、循环控制、单次控制、计数控制、超时报警、不到位报警等各种自动控制功能。步进电机控制可以实现长度控制、角度控制、按时间控制、方向控制、位置控制、速度控制、回原点控制等运动控制。
02

该控制器具有8路开关量输入和8路开关量输出控制端，能够方便快速地实现多种设备的自动控制，数分钟即可完成简单的功能设置，非常适合不熟悉编程的人员使用。输入端可以连接开关或光电开关、接近开关、限位开关等开关或开关量传感器作为输入控制，通过简单的设置即可方便地实现开关控制、开关启动、停止、位置控制、定时控制及程序控制等功能。
03

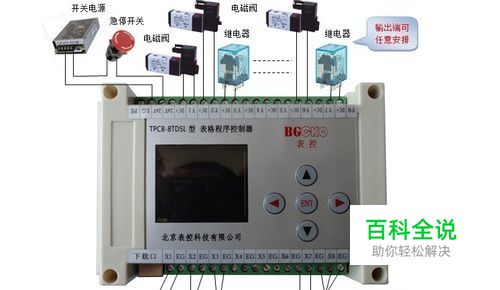

以下是以TPC8-8TDSL彩色液晶屏控制器实物接线图为例，这款彩色液晶屏控制器是以前单色液晶屏控制器。接线与TPC8-8TD完全相同，接线原理可供各型号参考。图中面板上的端子标签是为了作图标注临时贴上的，实际的接线端子标签在前侧和后侧。
04

每路输出端具有24V/0.3A的输出能力，可以直接驱动24V的电磁阀及继电器等负载，每行程序设有两个定时器，定时范围：0-200小时，0.05秒（50毫秒）。在应用中根据所需的控制功能，设置程序控制定时器的各项功能，能够快速实现所需的应用功能，达到程序控制设备或电器的目的。
05

主要技术参数 1、输入输出路数：TPC8-8TD型，8路输入/8路输出（包括两路脉冲输出，控制两轴步进电机） 2、光电隔离：全部输入和输出光电隔离，内部电源电磁隔离 3、供电电源：直流24V/2A(强烈推荐使用开关电源) 4、输出方式：NPN型晶体管集电极开路输出，输出有效：导通，输出无效：开路 5、输出电压：连接负载情况下，输出有效时：接近0V；输出无效时：24V 6、输出电流：每路输出电流300mA 7、输入电压：0-24V范围内的开关量信号 8、输入控制：低电平有效或开关对地闭合有效 9、设置行数：功能设置行数≥60行 10、下载接口：USB接口 11、外形尺寸：145mmX90mmX40
06

主要特点： 1、表格设置、无需编程，人人都可以使用。 2、操作便捷、简单实用，易于普及推广应用。 3、提供为用户编制示例功能的服务，供应用中参考、学习或修改、调试。 4、安装方便，具有安装固定孔和导轨固定两种方式。 5、多种型号可选的多路开关量输入、输出控制功能。 6、具有设置灵活的定时和程序控制功能。 7、具有各种输入开关控制及开关量传感器控制功能。 8、具有时钟控制功能（可选配时钟模块）。 9、具有脉冲输出步进电机控制功能。 10、具有输入信号及程序行的计数功能。 11、具有输入及程序行控制的停止全部输出功能。 12、具有可选的输入开关控制的暂停功能。 13、具有可选的输入开关控制的单步功能。 14、USB接口下载数据，无需安装驱动程序。
07

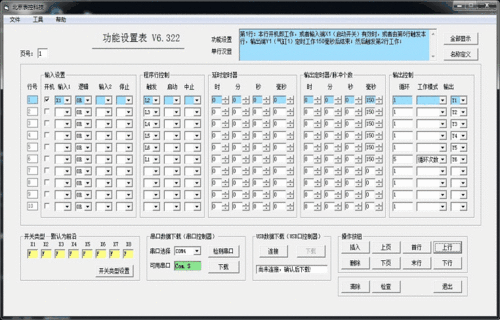

使用时首先安装功能设置表软件，新版本的功能设置表，采用表格设置汉字显示的方式，设置所需功能，简单的设备控制功能几分钟就可以设置完毕。下图是控制器的功能设置表，包括输入设置、逻辑关系设置、输出设置、延时设置、输出定时设置、循环设置、程序行控制的设置等，设置功能一目了然。 USB接口的控制器直接使用USB口下载，不用安装驱动程序，电脑系统自动识别。打开功能设置表软件后，连接好USB数据线，打开24V开关电源给控制器供电，用鼠标点击“连接”按钮，显示绿色的“ 连接成功，可以下载数据！”提示，点击“下载”按钮下载设置的功能数据到控制器中，即可脱离电脑独立运行了。下图的功能设置表，在功能设置中以汉字显示当前行的设置功能。
08

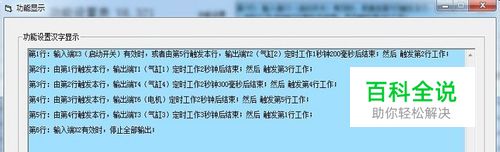

下图是自动生成的汉字显示全部设置功能的窗口：
09

使用功能设置表设置所需功能，简单的控制功能几分钟就可以设置完毕。功能设置表包括输入设置、逻辑关系设置、输出设置、延时设置、输出定时设置、循环设置、程序行控制的设置等，设置功能一目了然。
10

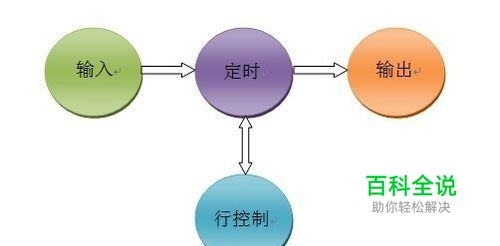

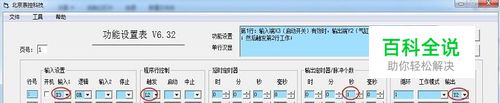

功能设置基本方法： 1、每行一个动作：设置开机启动或选择输入端X，设置定时时间，选择输出端Y。这样设置产生一个动作。 2、程序行控制：使用“触发”或“启动”设置下一个动作的转移到哪里的行号； 3、设置停止功能：在“停止”项选择停止的输入端或行号，或者设置“中止”项，选择中止本行的行号；注：所有功能项，需要的设置，不需要的不设置。下图设置为一个动作，X3输入启动，Y2输出1秒钟，然后触发第2行。还是比较简单吧。
11

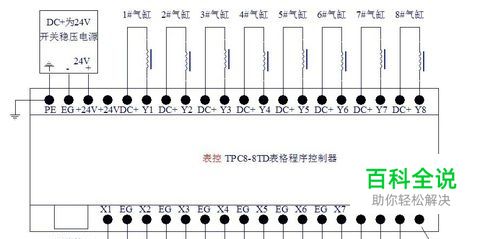

基本功能：通过设置能够实现：程序控制定时器、顺序定时控制、逻辑控制、点动继电器、锁存继电器、点动开关、软启动开关、自锁开关、延时开关等功能。应用领域：各行业工业自动化控制，例如：机械自动化控制、服装机械控制、纺织机械控制、食品机械控制、电器控制、家电控制、机械手、灯光控制、节能控制、交通控制、喷泉控制、注塑机控制、电机控制、大中小学科普及应用等自动化控制普及领域。表控的供电电压是直流24V，需要另行配24V2A的开关稳压电源。以下示出通用接线示意图，输入可以连接开关、接点、传感器及晶体管输出等多种开关信号，输出可直接驱动电磁阀、继电器、指示灯、电磁线包，电阻等多种电器负载。
12

两轴步进电机的接线方法可以参照下图：
