如何使用CAD命令绘制门前阶梯【百科全说】

CAD是一个在建筑等行业中经常使用的绘图软件，在使用CAD绘图软件时，经常和天正绘图一起使用，但是CAD本身也拥有很强大的绘图功能，下面我们就来使用CAD本身命令工具绘制门前阶梯。

操作方法

01

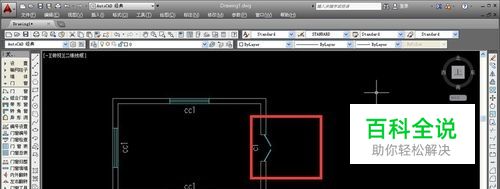

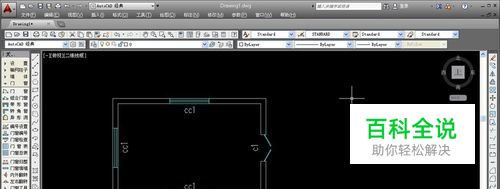

我们打开需要绘制门前阶梯的图纸，使用CAD打开并进行绘图修改，由于我们只使用CAD绘图工具，因此要熟练掌握CAD绘图命令。
02

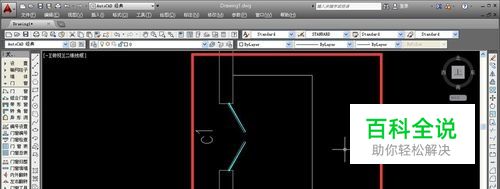

在门前绘制阶梯就要先确定位置和尺寸，根据门和墙体的长度等因素，确定阶梯位置和长度，这样才能够合理绘制阶梯。
03

直接键盘输入“L”，第一个命令提示就是绘制直线，直接点击或者按下空格键，即可直线的绘制页面，这样就可以进行楼梯的一个阶梯的绘制。
04

鼠标左键点击线条的转折点，即可绘制直线，每一条直线都是独立存在的线条，可以各自分开操作，方便我们分别关系移动。
05

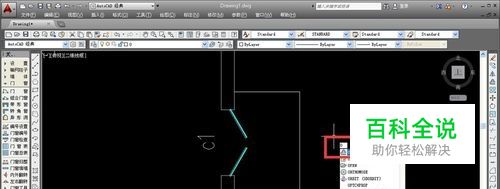

绘制完成一层阶梯后，即可使用移动命令简单绘制其他阶梯，输入命令“O”按下空格键，进入偏移命令，即可对一条直线进行偏移。
06

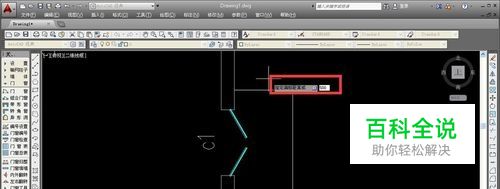

确定偏移命令后，第一步，点击偏移位置，并输入偏移位移，按下空格键进行命令的输入数据确定。
07

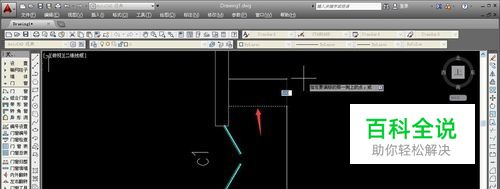

随后点击偏移对线，再单击鼠标即可完成一条直线的偏移，门前阶梯的台阶尺寸一般较大，因此可以将偏移量输入大一些。
08

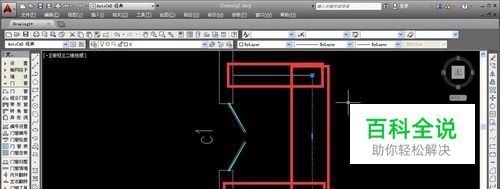

重复偏移命令，将组成楼梯的三条直线全部偏移，注意偏移量要一样，这样才能够互相组合，下面我们将三条直线进行延长组合。
09

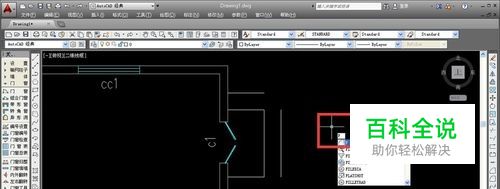

进行线条的延长和交接，我们可以使用“圆角”命令，输入命令键“F”，按下空格键，即可确定圆角命令。
10

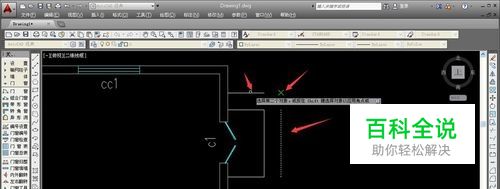

圆角命令使用时，首先点击需要延长的一条直线，接着，点击另一条需要延长的直线，系统会自动出现两点的焦点，为绿色的叉型图案。
11

完成圆角命令的选择后，按下空格键，即可确定输入，并完成两条直线的延长交接，重复操作，完成三条直线的交接后，即可完成阶梯的绘制。
12

在多数普通建筑中，门前的阶梯一般尺寸较大，并且阶梯数较少，一般在2——3层阶梯为多，因此在标准绘制时要符合规则，避免违反规范。
