CAD软件中的三维命令旋转的实例应用

今天刚在网上看了视频教程学的,现在分享给大家,CAD软件的三维功能不是很强大,所以做的不好的地方还请各位多多包涵!

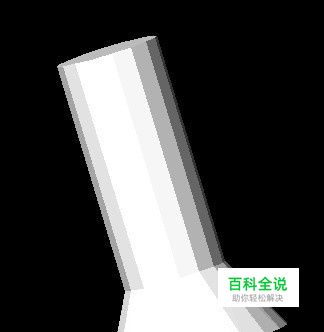

先上一张完成后的效果图

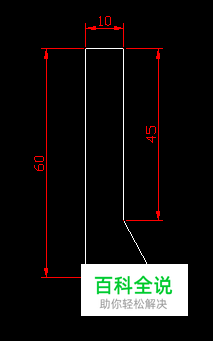

尺寸图

步骤/方法

  • 01

    ​首先将CAD视图切换到主视图

  • 02

    接着再用直线工具

  • 03

    画出截面的路径如图所示 注:标注无需标

  • 04

    将做好的截面再做成面域,面域的命令是REG

  • 05

    在命令行的输入REV,也可以点击工具栏上的图标

  • 06

    选择对象

  • 07

    再以单位60的线为基准进行旋转即可行到如下图所示图片

  • 08

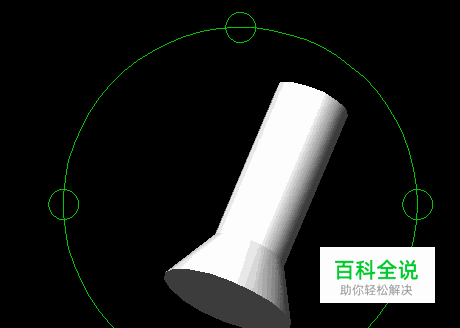

    再点击着色工具,效果如下

  • 09

    再进行三维查看就可以了

  • 10

    注:三维查看器图标为
