UG破面快速修补及检测方法，UG破面修补
很多小伙伴在做产品设计或者打开别人的产品时，经常会遇见产品有破面，或者是片体，这时我们怎么办呢，这时我们要找出破面并进行修补，怎么修补呢，今天小编给大家分享下如何快速修补UG破面
操作方法
- 01

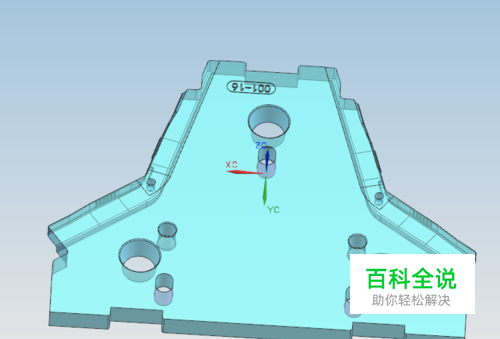

打开一个有问题的产品，我们将对产品是否完整进行检查；
- 02

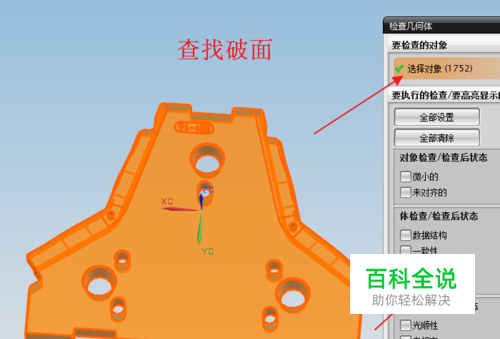

通过分析菜单，检测检测几何体，找到有产品的破口，如图所示：
- 03

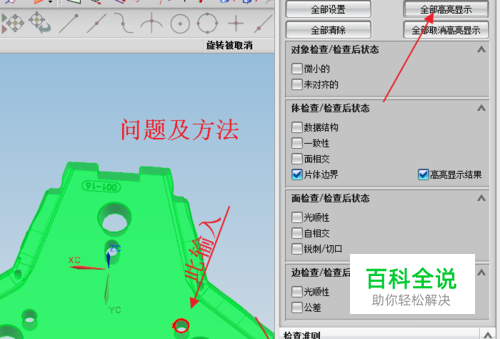

我们点击高亮显示问题，找到问题点，还有部分没有面的区域进行修补；
- 04

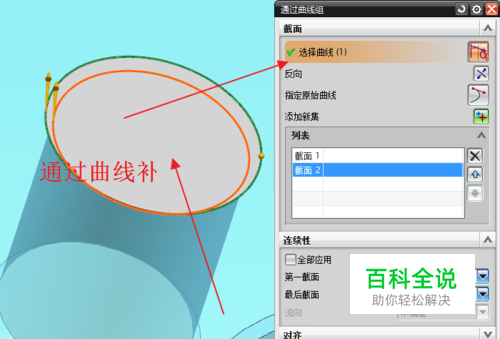

我们可以利用曲线网格或者通过曲线以及扫掠拉伸等进行曲面建立；
- 05

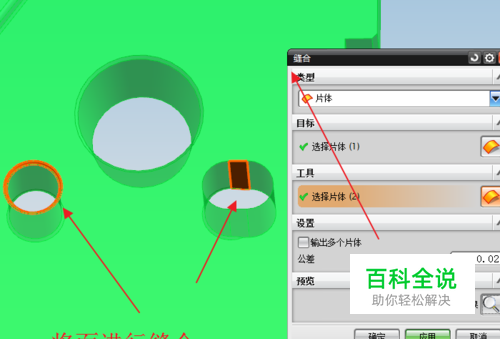

我们将有问题部位进行修补，然后将修补的片体进行缝补，让产品形成实体；
- 06

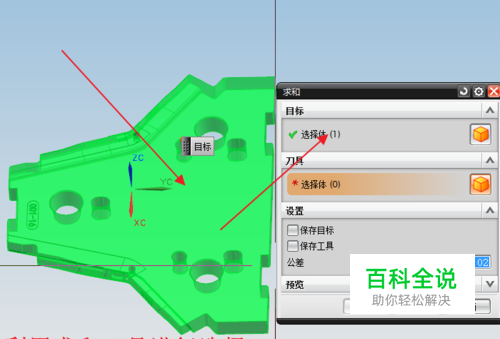

对产品实体进行验证，我们可以利用求和或者检测集合体方式进行检查，看是否已经成为实体；完成片体修补；
