OPPO r9s拆机教程详解
R9s在配置和外观上的升级非常给力，只是不知道R9s的内部做工又怎么样呢？小编现在带大家一起来暴力拆解一下。
操作方法
- 01

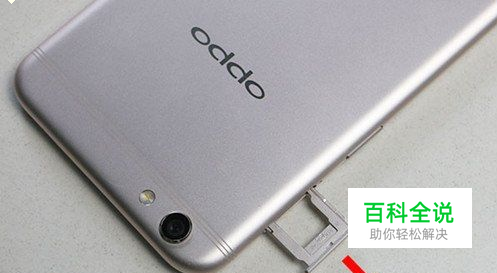

按照惯例，先把SD卡槽卸下来
- 02
OPPO R9s采用金属一体化机身设计，靠底部的两颗螺丝固定屏幕面板和机身，先把这两颗螺丝拧下。
- 03

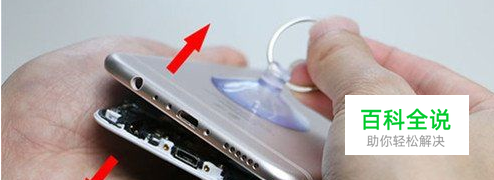

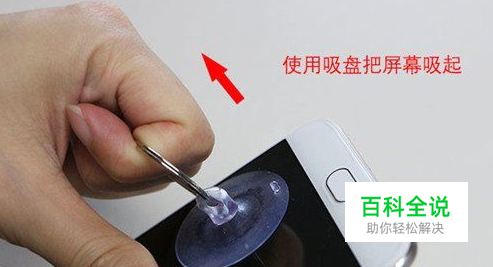

接着就要用吸盘将屏幕面板吸起，然后再借助撬棒等工具分离机身。
- 04

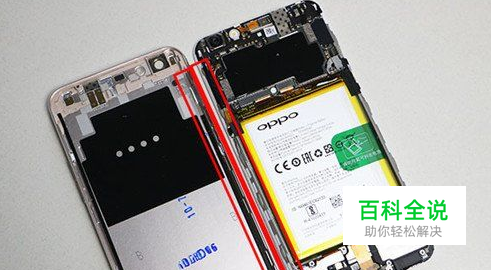

由于R9s采用卡扣式连接中框和后壳，而且公卡母卡都是金属，因而分离的难度会比较大，非专业人士请勿轻易尝试。
- 05
由上图可见，R9s的内部构造是常见的三段式设计，最上面的是主板，中间是电池、底部是尾插小板。
- 06

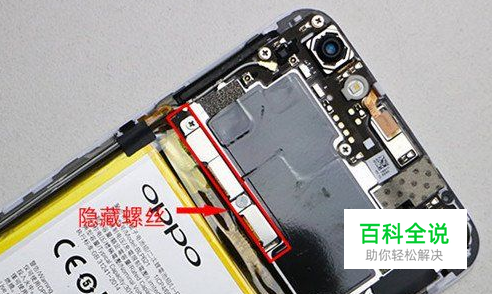

接下来开始拆主板，在拆主板之前先断电保证安全，R9s的排线采用螺丝+金属支架进行固定，这样做既安全又牢靠，在拔下排线前需要先进行支架的拆卸。
- 07

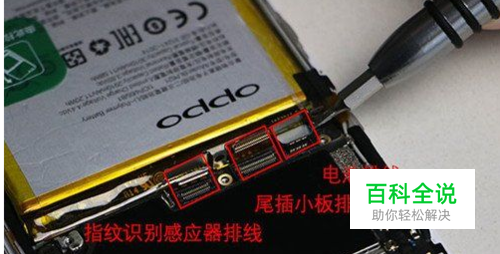

之后按照电池上的提示就可以将电池揭起，由于采用双面胶固定，R9s更换电池非常容易，指纹识别感应器和尾插小板的排线在电池下方。
- 08

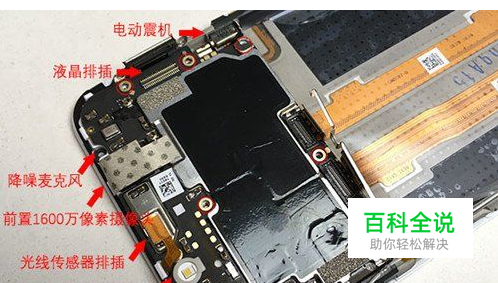

接着开始拆主板，先把螺丝拧下来，并把液晶排插、光线传感器拍插排插和信号线卸下。
- 09
然后将前后摄像头轻轻卸下，主要参数如图所示。
- 10

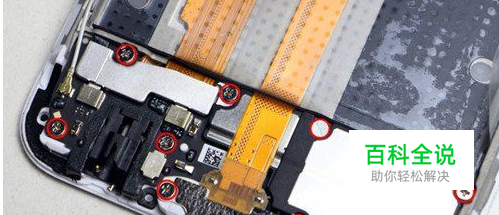

接下来对R9s底部的尾插小板进行拆解，首先卸下固定这一部件的所有螺丝。其中一颗螺丝表面粘有易碎贴，作为产品保修的凭证。
- 11

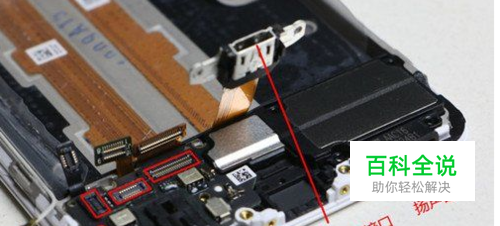

接下来将天线、尾插排线从金属触点中分离开来，为了方便取下扬声器和Home键支架，将Micro USB接口轻轻拿起。
- 12

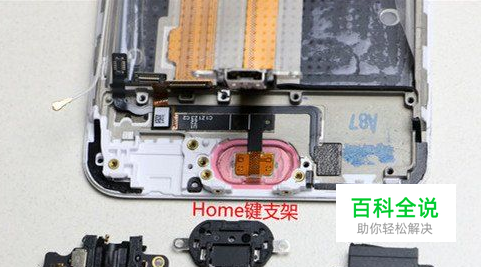

取下尾插小板上剩余的一些部件，由于R9s采用不可按压的固态Home键，减少了此前的机械结构，所以设计上更为简洁高效。
- 13
拆机全家福。
