如何用Rational rose创建流程图

Rational Rose是基于UML的可视化建模工具，首先介绍一下什么是UML，UML是一种语言，一种交流沟通的工具，特别适用于软件密集型系统的表示简而言之UML是人类思想和计算机代码的一个连接桥梁一款非常实用的工具，它有很多实用性功能，非常强大，下面先介绍一下如何制作流程图

操作方法

  • 01

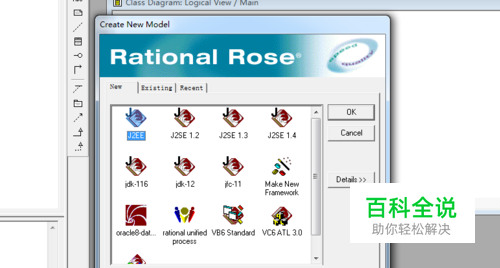

    先安装好Rational rose软件，安装好的界面如下：

  • 02

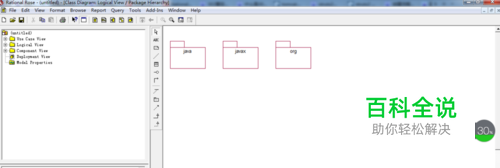

    这里我选择的j2ee,选完之后界面如下

  • 03

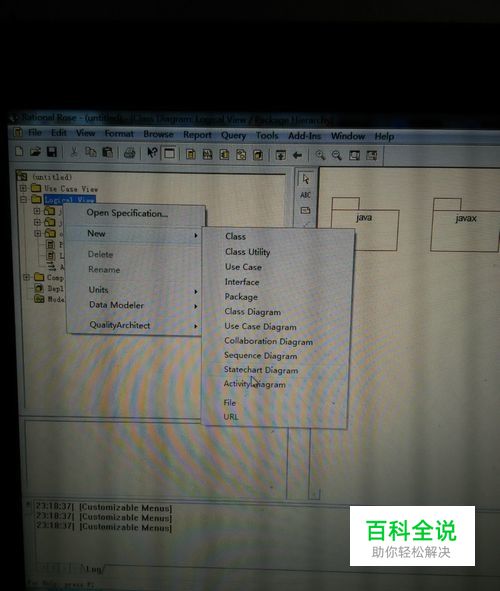

    右键点击Logical View--》new--》Activity Diagram--》然后输入你的流程名字：

  • 04

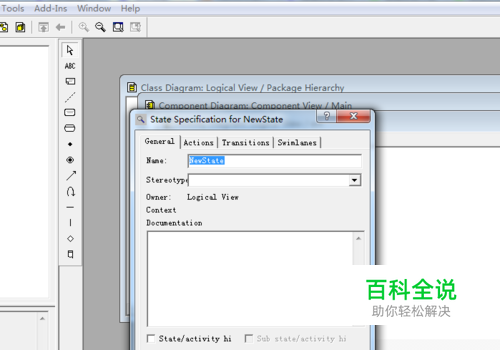

    双击你的流程图名，进入视图进行编辑，这是我们会看到空白的视图，双击其中一个元素就可以进行编辑name等属性。

  • 05

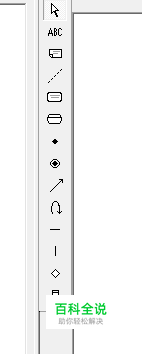

    下面说明一下左侧几个按钮的意思： 1.箭头：选择 2.abc：文本框 3.note：摘要 4.state：程序状态 5.activity：活动 6.start state：流程图开始 7.end state：流程图结束 8.state transition:流程走线 9.transition self：自我检测 10.horizontal synchronization：水平同步 11.vertical synchronization：竖直同步 12.decision：决定条件 13.Swimlane:游泳港（另一种视觉效果的流程图）

  • 06

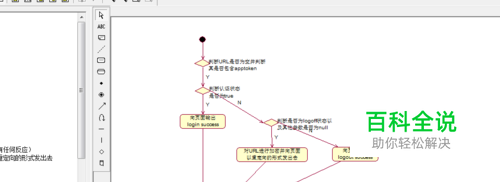

    下面就可以随性所欲创建自己想要的流程图了：
