燃尽图 excel制作方法
燃尽图是使用时间为横坐标，任务量为纵坐标的图，通过分析燃尽图的走向、趋势，分析工作的效率、认真程度等。
操作方法
- 01

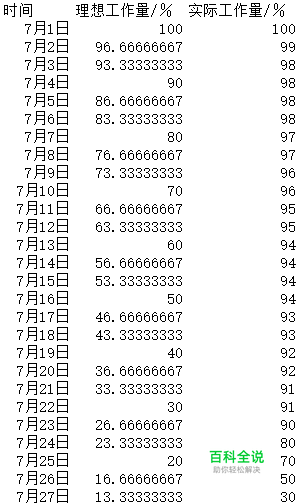

首先，我们需要有一个数据库，记录任务量随时间变化的剩余值，用于作为EXCEl作图时的数据点。此外，我还增加了一列理想的、直线下降的燃尽图的任务剩余量，作为对比。数据手动输入、由其他处复制粘贴、公式计算均可。
- 02

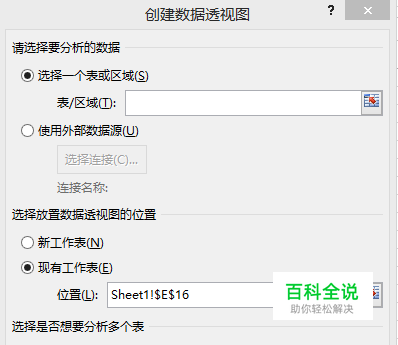

Excel画图可以直接选中部分表格插入图表，这里讲最简洁、明了的方法：数据透视图。插入-数据透视图即可。选中整个表格中有效数据部分，点击数据透视图，按照默认选择即可，如下图，点击确定。
- 03

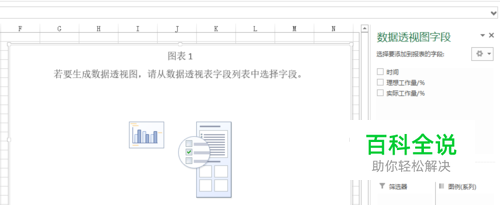

之后，EXCEL会创建一个新的工作表，左侧为空白的数据表，右侧字段可以让我们进行自行编辑，从而画出图像。
- 04
本例中，燃尽图的横坐标为时间，我们鼠标左键按住数据透视图字段列表中的时间，将其拖进下方的 轴（类别） 方框里。将理想时间、实际时间拖进 值 方框里，EXCEL通过分析，自动画出我们想要的燃尽图。
- 05

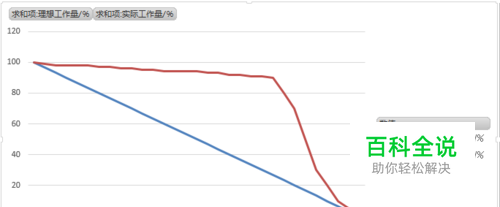

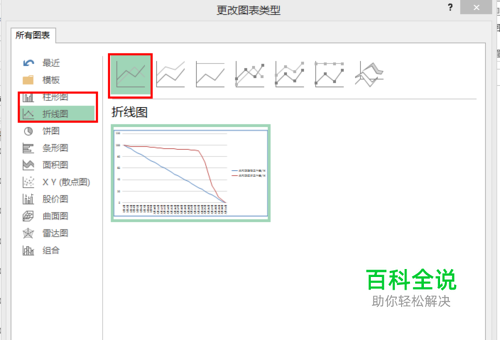

然而我们看到，数据表格为柱状图，并不是理想的燃尽图时，我们可以手动改变成 折线图 即可。选择数据透视图选项卡的设计选项卡，选择 改变图表类型。找到折线图，选用第一种折线图即可。
- 06

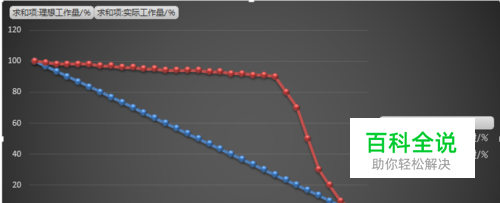

此时我们就画出了燃尽图。EXCEL还可以对我们的图进行修改样式、背景、颜色搭配等，大家可以根据自己的要求转换成需要的样子。包括坐标轴、标注、表头等大家自己编辑。
- 07
另外，在实际的任务剩余量与直线相差很少时，画两条线会干扰视线，影响阅读。我们可以只添加实际任务剩余量，最后添加趋势线，达到最好的效果。我们可以看到增加的趋势线为浅虚线，不影响读图。根据大家自己的情况还可以添加高低数值间竖线等各类辅助线。
