Step7软件硬件组态详解
Step7软件大家比较熟悉，应用较广，但对于想搞自动化的新人来说，怎样使用该软件还不是很清楚，如何在最短的时间学会软件应用呢，下面主要以图形模式给大家讲解，绝对实用，不像书本上的那么麻烦。
下面从最开始生成一个新项目到完成系统硬件配置这个过程进行讲解。
操作方法
- 01

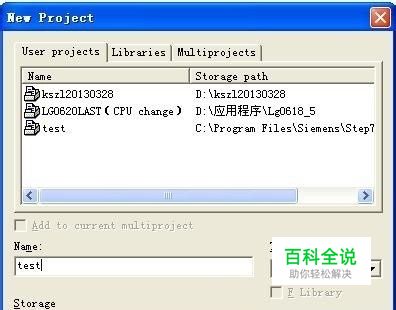

1、 双击SIMATIC Manager图标，打开STEP7 软件的主画面，打开软件都会，有多种方法，不赘述。 2、 打开软件后点击新建按钮，按照图例输入文件名称（test2）和文件夹地址，然后点击OK；（文件名自己随意起，建议用英文）
- 02

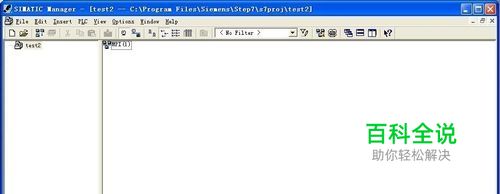

点击OK后，系统将自动生成test2项目，如下图
- 03

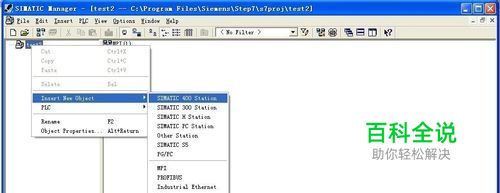

点击test2项目名称，然后单击右键，选中Insert new object，在下拉框中点击SIMATIC 400 STATION，即插入400站，将生成一个S7-400的项目，如果项目CPU是S7-300，那么选中SIMATIC 300 STATION即可。
- 04

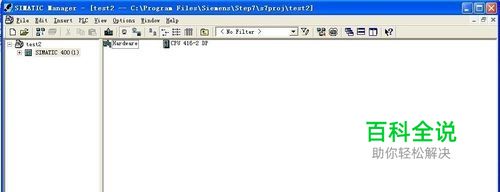

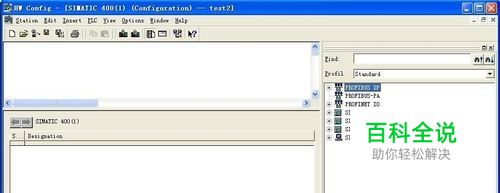

4、 TEST左面的+点开，选中SIMATIC 400（1），然后选中右侧窗口中的Hardware并双击,硬件组态画面即可打开！
- 05

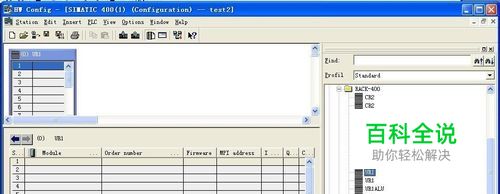

在右侧的硬件列表中，双击SIMATIC 400\RACK-400,然后将背板UR1 拖入到左边空白处。生成空机架。
- 06
空机架生成后，首先选电源模块：双击PS-400，选中PS 407 10A， 双击即可，自己就自动插入到第一和第二个槽中。
- 07

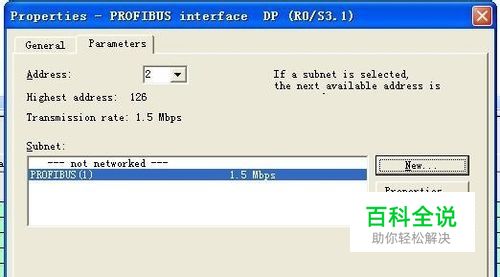

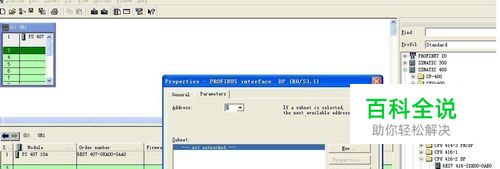

下面组态CPU：双击CPU-400，双击CPU-416-2DP，双击6ES7 416-2XN05-0AB0，选中V5.0，双击，一个组态PROFIBUS-DP的窗口将弹出，在Address 中选择分配你的DP地址，默认为2；单击NEW，在单击OK。
- 08

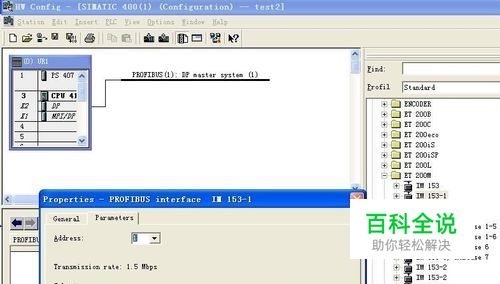

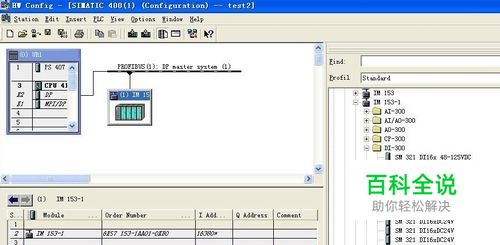

参数设置完成后，点击确定，即可生成一个PROFIBUS-DP网络，这个参数以后可以更改。然后插ET200M从站，点开PROFIBUS DP\点开ET200M\选中IM153-1，双击后自动挂到ROFIBUS DP网上。
- 09

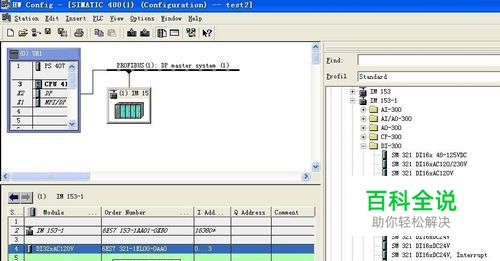

下面网ET200从站中插入相应的模板，首先选中ET200从站图标，在右侧窗口选中相应的模板，双击自动插入。每个插入的模板可以设置地址。至此，一个完整的硬件组态完成。
