bigemap地图下载器全能版功能有：
1. 全球高清卫星影像下载、历史影像下载、矢量路网数据下载
2. 高程、等高线下载（矢量支持CAD格式的dxf\dwg）
3.提供18种地图源下载（卫星，地形，电子地图）
4.提供投影转换工具（影像，矢量）wgs84,xian80 ,beijing54,cgcs2000等相互转换
5.提供海拔高程基准面重构工具（基准面升高或者降低）
6.提供标绘设计工具（标绘点线面，平行线、导入CAD文件和地图套合）
7.提供7参数计算工具（西安80参数计算）
8.支持kml导入，导出，边界导入导出，在线标注（标注栅格化）
9.支持标准分副，坐标定位，地名搜索
10.支持格式转换（tif,png,jpg,img,dxf【Auto Cad】相互转换）
11.支持道路，影像分层下载
12.其他功能

操作方法

01

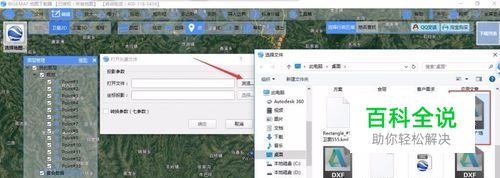

点击软件左上角【文件】，打开dxf文件，如下图：在弹出的对话框中，点击【浏览】，找到要打开的数据，点击【打开】如下图：
02

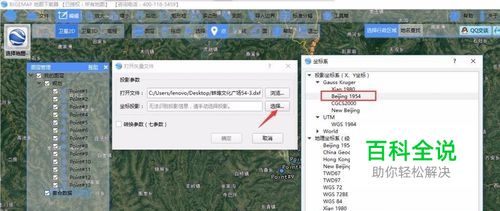

然后【选择】坐标投影，注意：选择坐标投影的时候一定要知道你的DXF数据是西安80或者北京54或者CGCS2000或者其他的坐标系，然后在选择对用【地区】，如下图：【帮助：如何选坐标投影？】，本次打开的是坐标系北京54坐标系，对应的坐标位置是中央子午线117度，如下图：
03

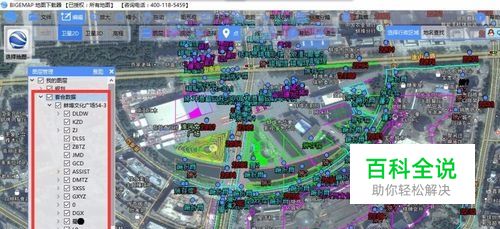

说明：需要套合的数据一般都是没有转换参数的，所以，不需要勾选七参数，直接【确定】打开数据。点击【确定】之后，经过数据加载，在BIGEMAP软件中显示出设计的点、线、面等信息，如下图：
04

在BIGEMAP中放大打开的数据，我们可以看到有明显的偏移，数据和地图没有完全的吻合，如下图：
05

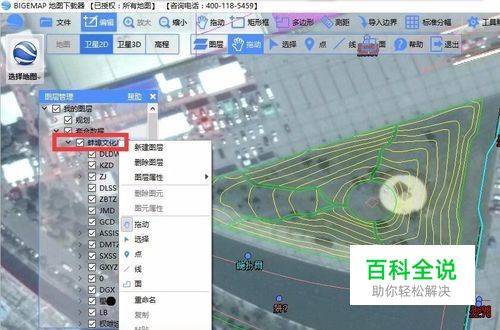

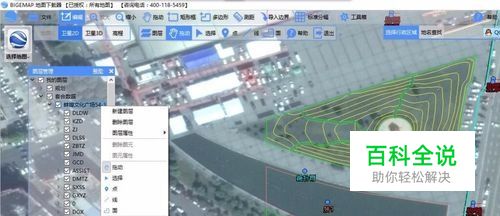

第二步：套合矢量数据和卫星图像由于我们要套合的是整个加载的“蚌埠文化广场54-3”数据，因此，我们要选择整个加载的数据文件，然后点【右键】，弹出对话菜单，选择菜单里面的【套合】，如下图：
06

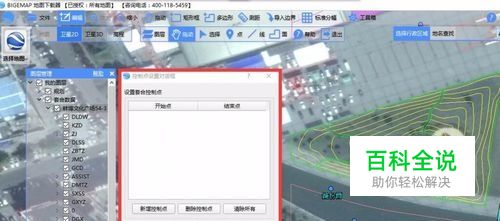

弹出如下对话框：
07

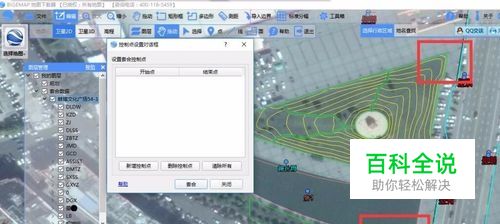

通过打开的矢量文件数据与地图（底图）对比，我们找到3个控制点（矢量数据对应到地图上应该在什么位置），如下图：
08

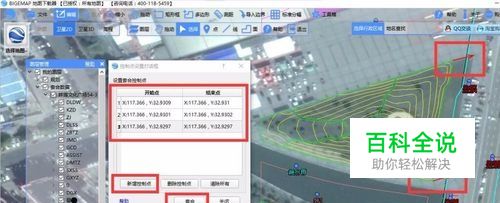

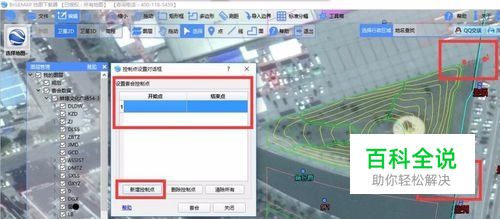

上图中三个控制点的位置（右边红色框住的三个位置）分别是：【1'移动到1】、【2'移动到2】、【3'移动到3】。首先点击【增加控制点】，然后鼠标点击1'的位置按住鼠标拖到到1的位置；同样，再次点击【增加控制点】，将鼠标从2'的位置拖到到2的位置，3'拖动到3的位置，完成之后如下图： (注意：控制点不一定非得选择三个点，一般两个点就可以了，但是间隔必须远一点，一般选择套合范围靠近四个角的地方来筛选控制点，本例中只是为了描述方法，这么近的三个点实际不可取。)
09

三个控制点选择完成，然后点击上图中的【套合】，矢量数据会根据你选择的控制点自动进行套合，如下图：
10

从上图中可以看出，我们通过套合之后，矢量图已经完全和地图（底图）重叠在一起，这样就完成了对矢量数据坐标的纠偏，即现在的坐标就是真实准确的经纬度坐标。然后我们可以将配准好的矢量数据进行保存。（DXF、KML、KMZ、SHP等等任意格式，西安80、北京54、CGCS2000都可以），如下
11

当然，我们也可以直接在BIGEMAP软件中对打开的数据进行二次编辑，比如增加、修改、点线面或者颜色、粗细等等，然后再保存。
