拾音器与常用设备的接法
监控拾音器一种用于声音采集的设备。常用与音频监控/录音系统之中，属于前端采集设备。监控拾音器无法单独完成录音/监控工作，它必须接入相对应的系统之中。也就是它的后端必须有存储或者输出设备才能发挥拾音器的作用。
操作方法
- 01

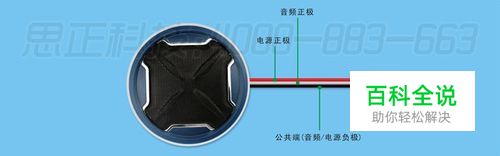

监控拾音器一种用于声音采集的设备。常用与音频监控/录音系统之中，属于前端采集设备。监控拾音器无法单独完成录音/监控工作，它必须接入相对应的系统之中。也就是它的后端必须有存储或者输出设备才能发挥拾音器的作用。 在拾音器的工作中，我们经常会遇见许多的问题，其中要与其他设备对接的问题时常困扰着一些用户。因此今天思正科技为大家介绍几种常见的与拾音器对接的设备，希望能解决用户的困扰。 一：三线制拾音器 因为拾音器需要运用在多种不同的设备上，所以市面上大多数的监控拾音器都是三线制的。只有极少部分或者特别定制的拾音器才会有四线制或者带3.5母头输出。 三线制拾音器三根线分别代表了 红线：电源正极 白线：音频正极 黑线：公共端(音频/电源负极) 图片如下：
- 02

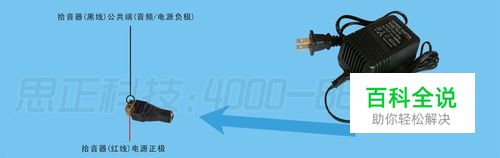

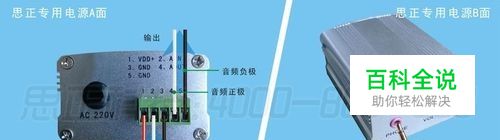

二：与设备的对接 2.1与电源 因为监控拾音器都内置了放大电路，所以一点电流干扰也会造成很大的电流声。因此在电源的选择上必须是直流稳压12V的干净电源，忌讳使用开关电源。 图1为专业电源的接法；图二为普通电源的接法 与思正专业电源 图 ：
- 03
2.2拾音器与音箱耳机等输出设备 接线图如下：
- 04
2.3拾音器与音频录像机(DVR/NVR) 接线图如下：
- 05
3.4拾音器与网络摄像机 接入网络摄像机实现同步录音录像的时候必须注意，因为绝大部分拾音器只能接入Line In输入，而有部分的网络摄像机音频输入端口为Mic In，因此在选购时必须问清楚厂商网络摄像机音频的输入模式。有些网络摄像机的输入端口显示为Mic In但其实是具备了两种输入模式，加入在接入后发现声音有问题，一定要进入摄像机的系统界面设置音频输入模式。 拾音器在接入网络摄像机后，再通过网线链接交换机最后接入NVR中。 接线图如下：
- 06
注：因为市面上多数的拾音器是三线制，因此在接入后端设备与接电(普通电源)的同时，必须把拾音器的公共端(思正拾音器的黑线)分为两股，一股接入电源负极，一股接入音频负极。
