如何去掉UG工程图视图的边框

ug导工程图时会存在一个视图框，一般我们是不需要这个框的，如何将这个框去掉呢

操作方法

  • 01

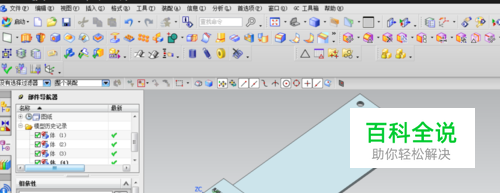

    打开一个零件图

  • 02

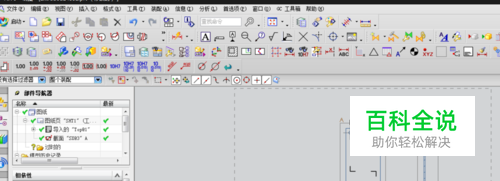

    转化成工程图，图中的两个视图各自有一个框，是我们不需要的

  • 03

    首选项-制图

  • 04

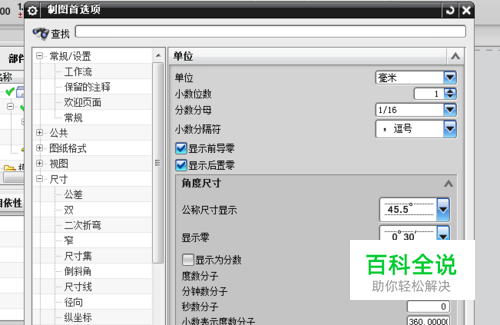

    弹出一个对话框

  • 05

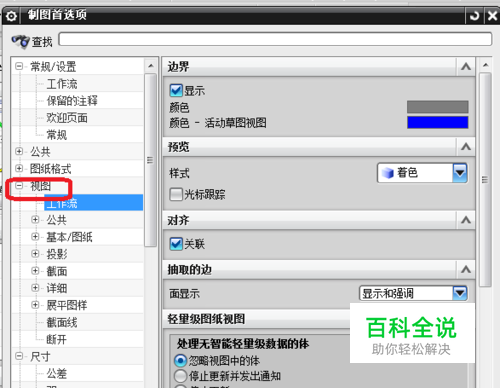

    选择视图

  • 06

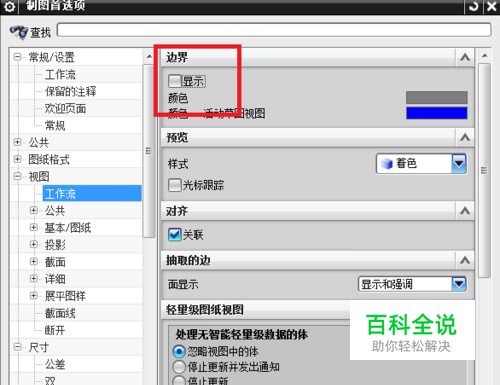

    把显示下面框内的√去掉

  • 07

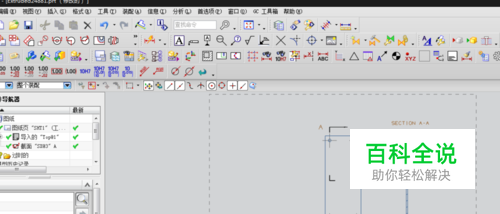

    在此看视图，两个框就消失了
