如何让UG的基准面显示出来
我们在刚打开UG的时候，基准面默认都是隐藏的，这样我们作图不是很方便。下面小编就告诉大家几种让基准面显示出来的方法。
操作方法
- 01

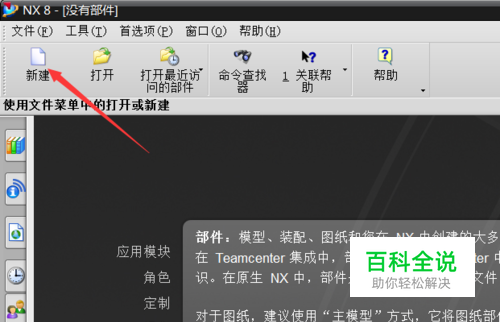

打开UG,进入如下界面，然后按照箭头所示单击新建。
- 02

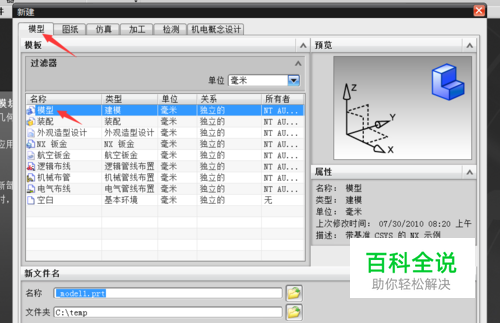

弹出对话框，选中模型标签下的模型选项，单击确定。
- 03

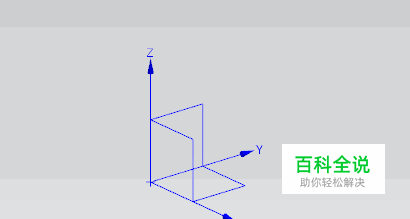

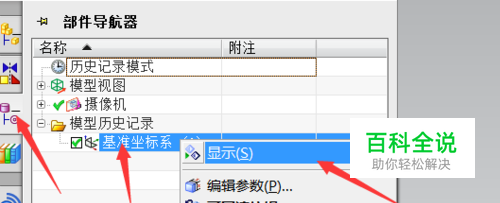

如下图所示，在左侧单击部件导航器，弹出部件导航器菜单。菜单栏单击“基准坐标系”选项，弹出菜单。如下图所示，单击显示，基准坐标系即可显示出来。
- 04

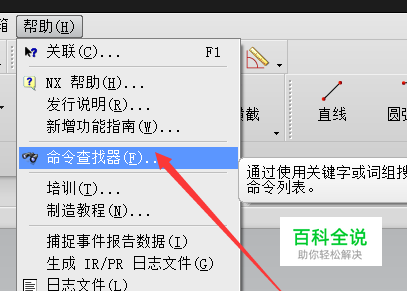

显示基准面还有一种方法。就是将第61图层显示出来，因为该图层里包含基准面图层。首先找到“图层设置”，如果找不到，可以如下图所示找到“命令查找器”。
- 05

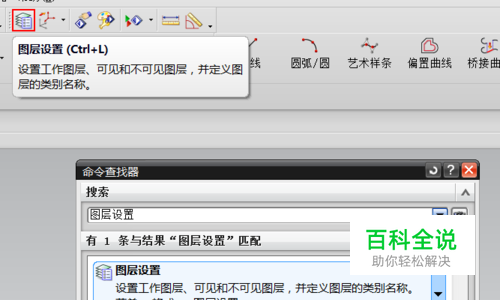

单击“命令查找器”，弹出搜索框，输入“图层设置”，搜索即可找到该命令，单击即可启动。
- 06

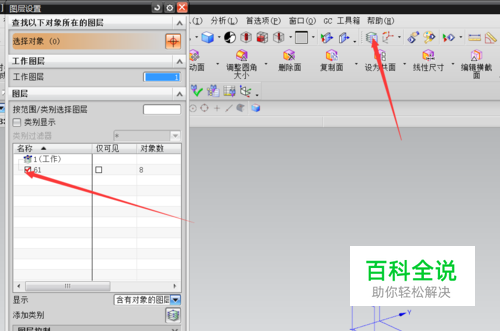

单击“图层设置”，弹出如下菜单，将61图层勾选即可将隐藏的基准面显示出来。
