在SolidWorks中如何让直线与圆相切

随着计算机的飞速发展，三维制图软件是制造行业不可或缺的一部分，今天小编教大家如何在SolidWorks中如何让直线与圆相切

操作方法

  • 01

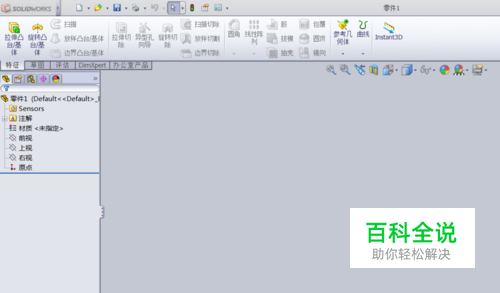

    打开SolidWorks2012软件。并点击新建按钮选择零件

  • 02

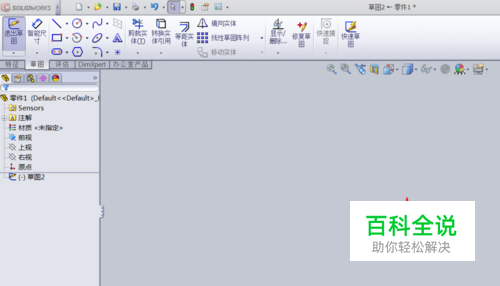

    选择草图并点击草图绘制，这里选择前视图。

  • 03

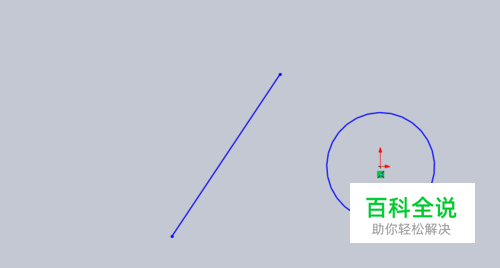

    点击圆和直线功能，在制图区绘制出一个圆和直线

  • 04

    按住ctrl 点击直线和圆。

  • 05

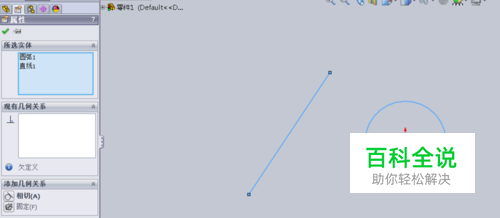

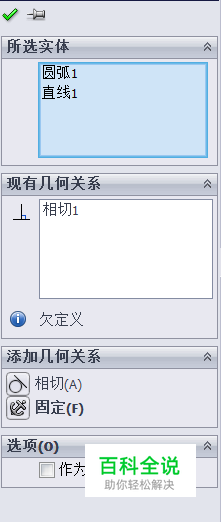

    单击左侧属性栏中的相切

  • 06

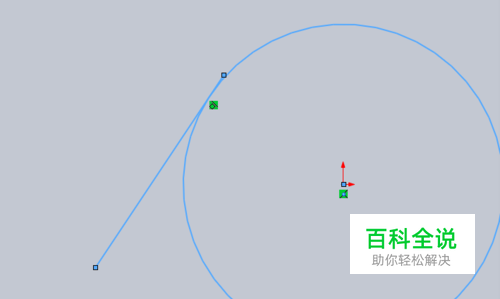

    点击属性栏中绿色对号。
