浩辰cad怎么标注尺寸

学土木工程的小伙伴都知道每个建筑的尺寸是绝不能标记错的，而且尤其是在画CAD图纸的时候更加要将图纸上的各类尺寸标记清楚，那么CAD上该怎么标记尺寸呢？下面就有小编为大家分享一下CAD怎么标注尺寸。

操作方法

  • 01

    首先我们要在电脑安装一个画图的辅助辅助软件，这个软件的名字叫“天正建筑”，这个网上都有的，下载下来安装即可。

  • 02

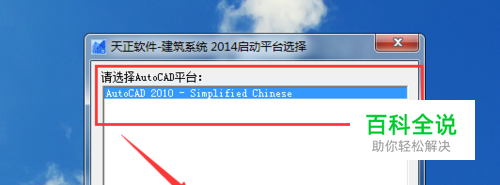

    安装好了软件以后，然后在电脑上打开它，在打开的时候系统会提醒你要启动哪种绘图程序，然后按照你的需要选择即可。

  • 03

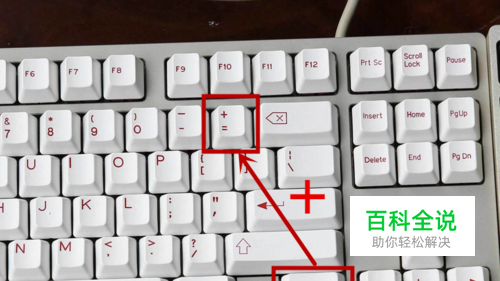

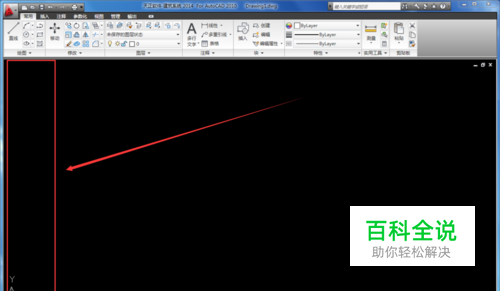

    进入CAD主页面以后，你会发现在页面的左边什么工具都没有。这个时候按住键盘上的  “Ctrl”键再按键盘上的“+”键，如下图的所示。

  • 04

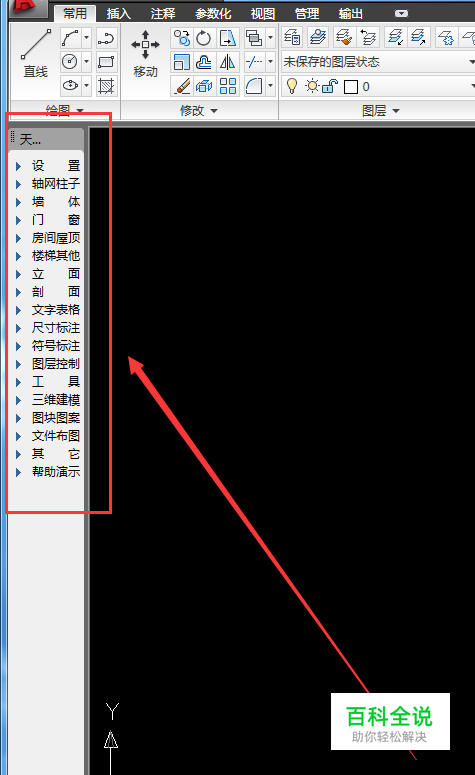

    完成上一个步骤以后，就开启了天正建筑软件的工具栏。

  • 05

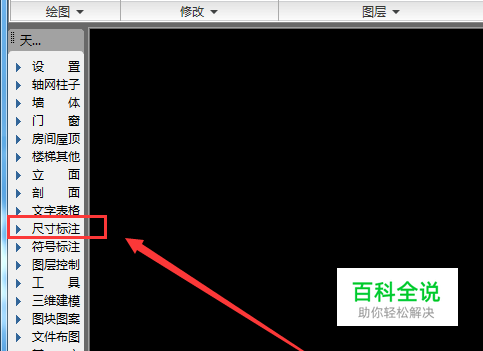

    然后在调出来的工具栏里面找到“尺寸标注”打开。

  • 06

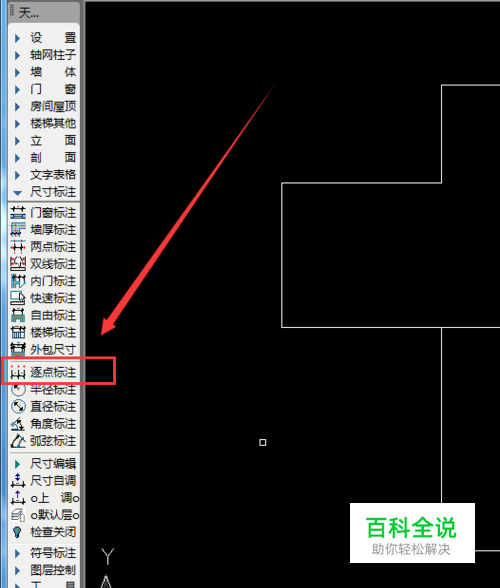

    打开“尺寸标注”以后你就会发现里面有各种各样的标注功能。小编就拿土木工程专业用的最多的一种标注方式---逐点标注，给大家分享一下怎么标注。

  • 07

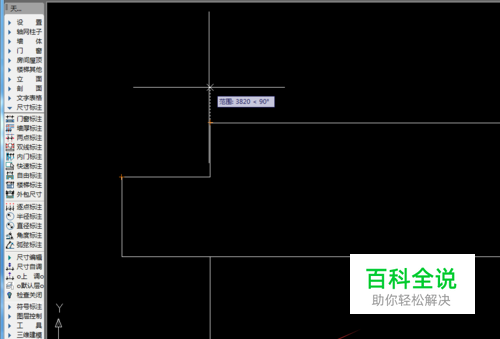

    点击“逐点标注”以后，系统的下方就会提醒你选择“起点”，然后选择好奇点以后，再选择要标注的终点。

  • 08

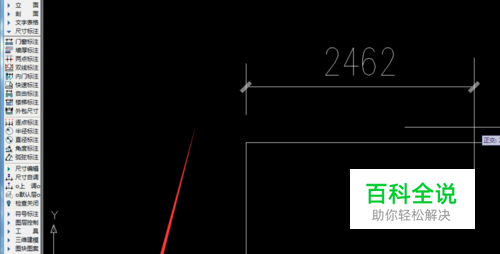

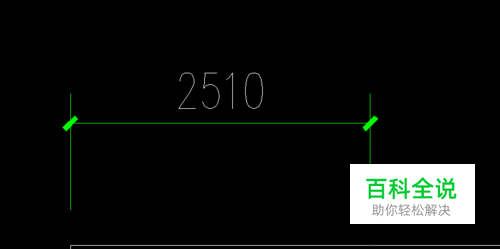

    起点和终点选择完成以后，标注就会自动显示了，很方便、很快捷。下图为小编的标注效果图。
