AutoCad制图入门-cad矩阵命令如何使用

2024-03-25 00:47:51

AutoCad作为一个建筑制图常用的软件，其中有很多的快捷键和快捷命令可以帮助我们非常迅速的绘制一系列的图形。其中，AutoCad的“矩阵”命令就是一个非常实用的一个命令，可以帮助我们快速绘制一系列有规则的图形。
下面我们就看看AutoCad的矩阵命令如何使用。

操作方法

01

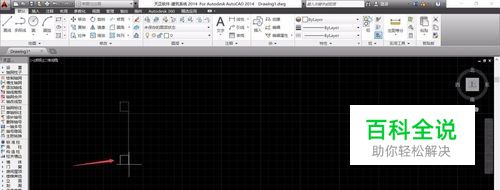

AutoCad的矩阵命令主要将一个特定的图形或者一列图形进行复制化，从而形成一个系列矩阵，帮助我们节约时间和操作量。我们首先绘制一个图形，作为矩阵的基础。
02

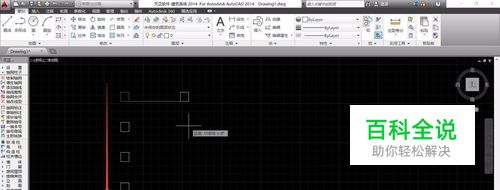

之后，我们可以使用AutoCad的复制命令进行复制，将我们的基础图形绘制出一个“单位”，可以绘制一行或者一列，来形成矩阵的一个部分。
03

在进行复制命令时，我们可以在复制过程中输入复制单位的距离，从而做到准确等距的复制单位，形成我们需要的一个矩阵单位。
04

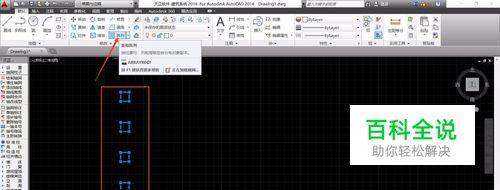

完成一个矩阵单位之后，我们将所有的单位框选，并且在AutoCad上方的命令栏中选择“矩阵”，确定矩阵命令，我们即可进行矩阵的绘制。
05

选中我们需要设定的单位，确定AutoCad的矩阵命令之后，在AutoCad上方就会显示矩阵属性的设置，我们需要设置矩阵的行、列、间距等属性。
06

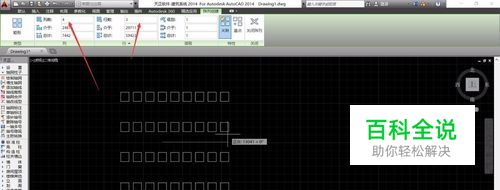

我们在矩阵的“介于”一栏中输入两个数值，即可进行矩阵行列间距的设置，可以看到原先的阵列的距离拉开，形成了我们设置好的矩阵属性。
07

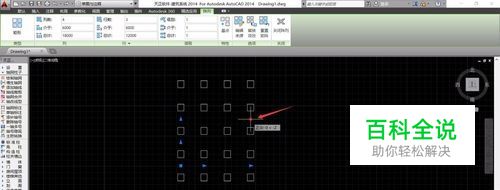

这样我们就完成了矩阵的绘制，将鼠标移动到矩阵上，我们还可以看到矩阵上出现了一些蓝色的关键点，我们可以将鼠标移动到关键点进行设置。
08

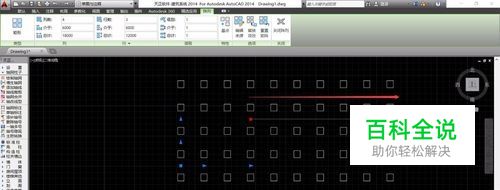

AutoCad的关键点基本都有其独特的功能，多数情况是直接调整对应图形的属性，我们可以直接拖动矩阵的关键点，进行矩阵属性大小的调整。
