Autodest Revit房间标注以及平面图上色步骤【百科全说】

Autodest Revit是一款新的建筑绘图软件，并且定位为将要取代Autodest CAD的绘图软件爱你，Autodest Revit能够从设计、施工到运营的协调、可靠的项目信息为基础而构建集成流程，因此能够大大降低绘图以及施工的失误率，在使用Autodest Revit绘制平面图时，可以给房间进行上色，从而增加平面的视觉效果。

Revit房间标注

01

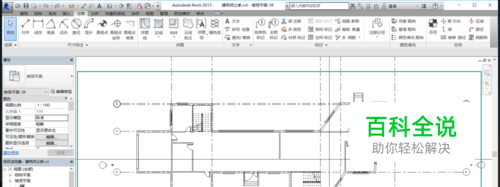

首先，我们使用Autodest Revit打开我们需要进行标注和上色的平面图，基础的平面图颜色相同，没有颜色区分，视觉效果一般，我们首先需要进行房间的标注。
02

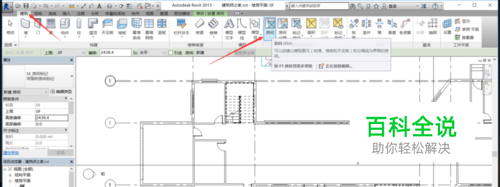

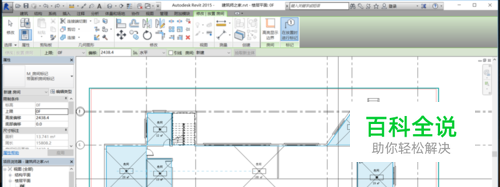

在Autodest Revit绘图页面上方，选择“建筑”选项卡，在“建筑”选项卡下方的工具中，选择“房间”，即可进行平面图房间标注。
03

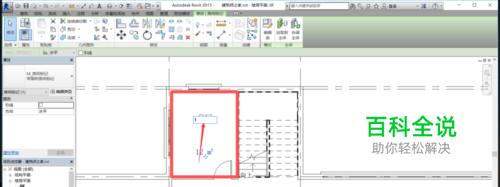

确定“房间”命令后，将鼠标移动至平面图中，即可出现系统的线条提示，两条交叉的直线来确定房间的位置，确定房间位置后，单击鼠标进行标注确定。
04

命令可以重复标注，不需要多次点击，这样我们即可将所有的房间进行标注，系统默认的标注名称为“房间”，我们可以标注完成后进行修改。
05

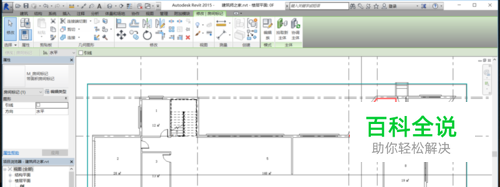

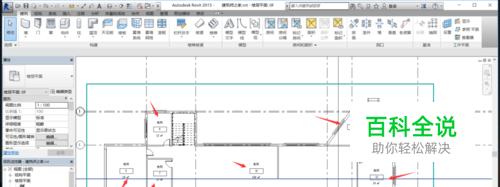

将所有的房间都进行标注后，我们按下键盘的ESC键，退出“房间”命令，系统就会自动进行选定房间的标注，这样我们就完成了房间的默认标注。
06

系统默认房间名称都为“房间”，为了进行区分，我们双击名称“房间”，进行修改，可以直接使用数字进行顺序标注，或者使用功能进行标注修改。
07

将所有的房间进行标注修改之后，我们即完成了平面图的房间标注，房间标注是进行平面上色的基础，下面我们即可开始进行平面的上色处理。

Revit填充颜色

01

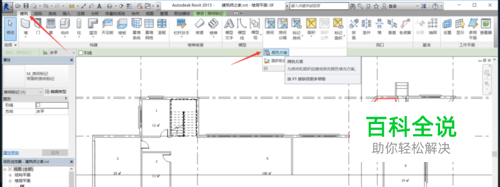

再次选择Autodest Revit的“建筑”选项卡，在“房间”选项下方点击“房间和面积”的小箭头，系统会弹出操作选项，选择“颜色方案”。
02

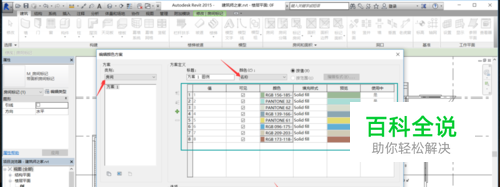

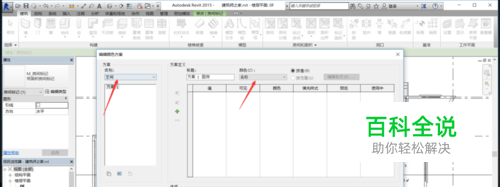

确定“颜色方案”命令后，系统会自动弹出设置窗口，我们需要进行颜色填充的方案设置：在“类别”选项中，选择“房间”；在“颜色”选项中，选择“名称”。
03

完成设置后，系统会自动完成方案的设计，颜色以及对应的房间名称都会显示在下方的空白位置，我们可以根据需要进行颜色的设置，或者直接点击确定。
04

点击“确定”完成设置后，我们会回到平面图页面，但是我们可以看到，平面图的房间并没有变为设置好的颜色，因此接下来我们需要设置应用我们的颜色方案。
05

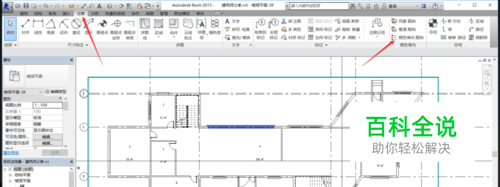

在Autodest Revit上方选择“注释”选项卡，在此选项卡中选择“颜色填充实例”选项，进入颜色填充方案的选择，在空白位置点击，即可进入设置页面。
06

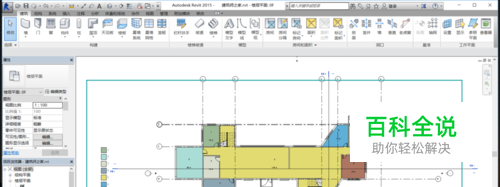

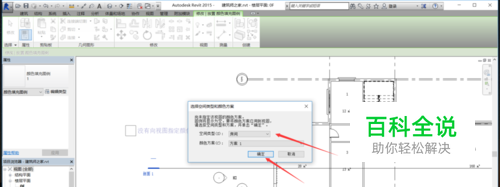

“空间类型”选择“房间”； “颜色方案”选择“方案一”；点击确定，回到平面图即可看到平面图已经完成了上色方案。
07

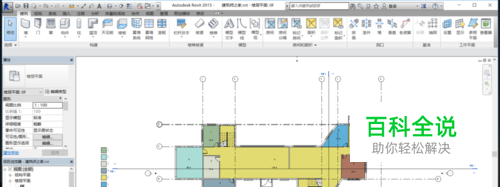

这样我们就基本完成了Autodest Revit的房间标注，以及房间平面的上色，我们在进行房间的上色时，我们可以按照房间的分隔进行上色，也可以按照房间的功能进行上色。
