Arcgis进阶：根据坐标点生成线

日常工作中，经常碰到一些坐标点，需要转换为线文件，如果根据坐标点手工描绘的话将会是一个很大的工作量，Arcgis软件能够根据点文件生成对应的线，能够减少我们很多工作量。

操作方法

  • 01

    首先，按照需要，将点进行编号，此处需要注意的是，点的编号代表着之后生成线文件时线的走向，简而言之就是点号既是顺序号，1、2、3、4、5、6...... 按照格式制作后，保存为excel文件。

  • 02

    将保存好的excel文件添加进arcgis之中（此处使用的版本是10.2中文版）。

  • 03

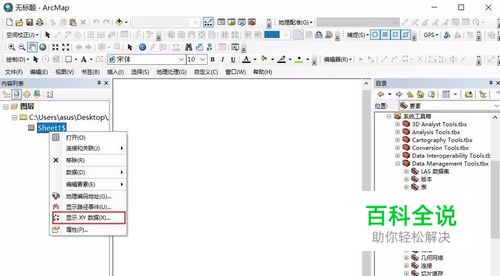

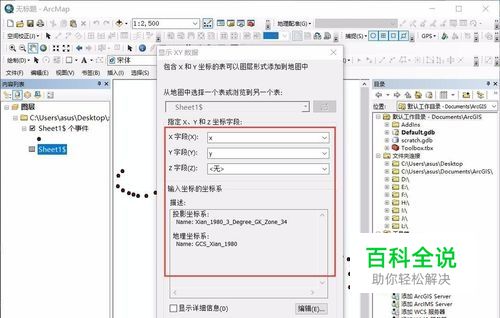

    在表格上右键选择显示XY数据选项，指定坐标X为excel表中x值，y为y值，坐标系统选择坐标点的对应坐标系统。

  • 04

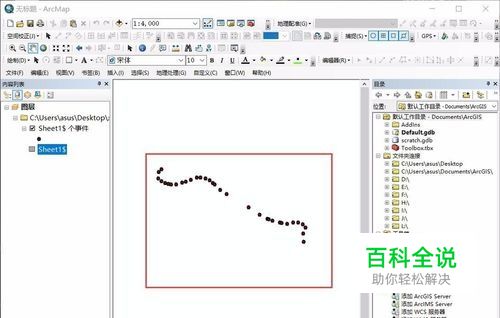

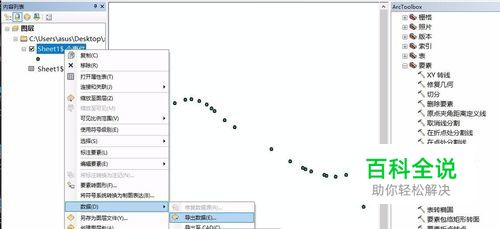

    结果就能够得到坐标点在图上的展点了，然后根据坐标点生成对应的线文件，将点文件导出为shp格式。

  • 05

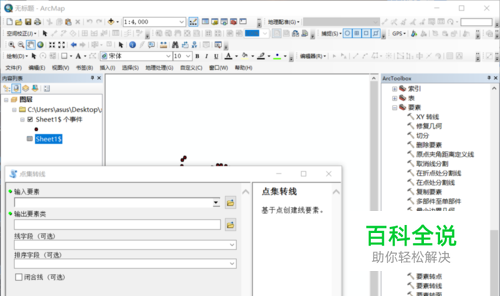

    在toolbox工具箱中选择数据管理工具（data management tools）-要素-点集转线

  • 06

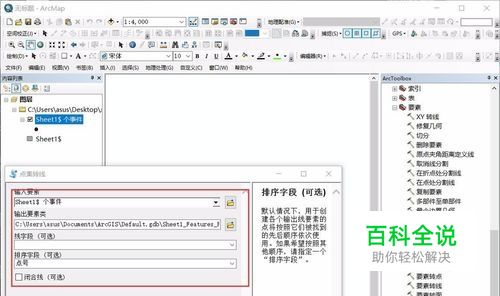

    将刚才的点数据添加进输入要素中，输出要素为储存位置，排序字段为“点号”，点击确定，这样，就根据坐标点生成了由坐标点连成的线了。
