CAD插入外链EXCEL表格,表格可编辑修改

经常我们需要用CAD做图纸目录,但是目录一增加或者减少都会使修改相当麻烦,CAD插入外链EXCEL表格可以比较方便的解决这个问题,虽然后期如何修改还是需要手动刷新的,我这使用的是AUTOCAD2010版本

操作方法

  • 01

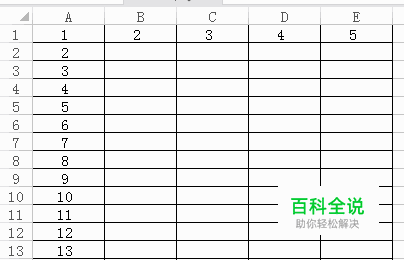

    1,如图我需要把【表格】插入到CAD文件中

  • 02

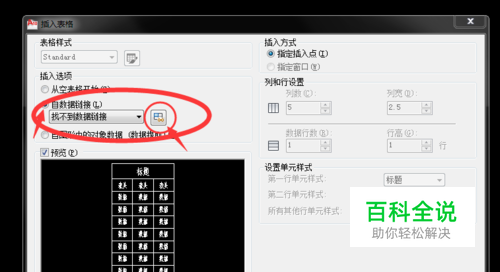

    2,打开CAD,在命令栏键入table,弹出【插入表格】对话框 钩选【自数据链接】,并点击右侧图标

  • 03

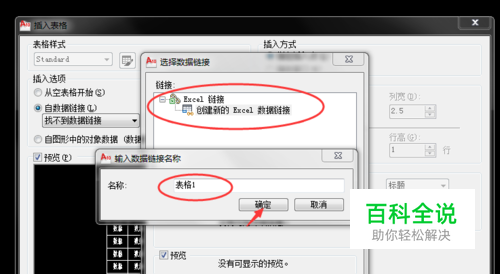

    3,弹出【选择数据链接】对话框点击创建新的EXCEL链接,如图并命名

  • 04

    4,点击确定后弹出【新建EXCEL数据链接】对话框,此处一定要选择【相对路径】,并按照如图选择表格所在地,点击打开

  • 05

    5,弹出【新建EXCEL数据链接;表格1】对话框,钩选【链接至范围】,填入你要链接的数据范围,可预览查看,最后【确定】

  • 06

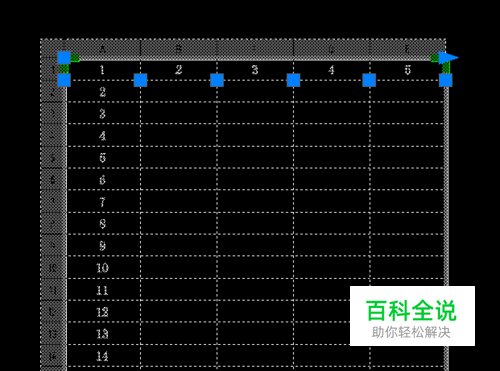

    6,在CAD适当位置点击,数据表格就插入完成了
