莲花头转3.5mm母头制作方法

我们的一些功放设备音频输出使用的是莲花接头,而一些音箱使用的则是3.5毫米耳机插头,或者用功放、播放器、电视机等设备转耳机输出,这就需要用到莲花头转3.5毫米的音频转接线。

操作方法

  • 01

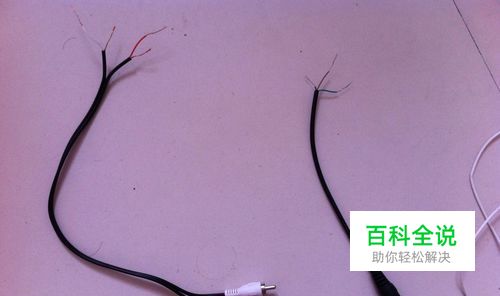

    主要原材料---莲花公头2个、3.5mm母头1个

  • 02

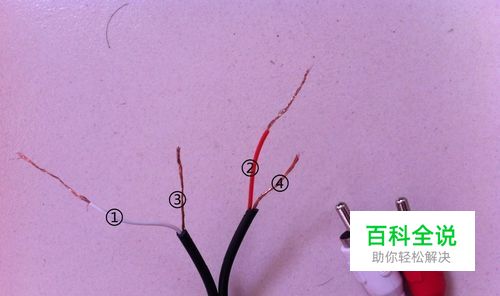

    单独放大可以看到,莲花头尾端总计4根线。分别标注①②③④,为了下面讲解。

  • 03

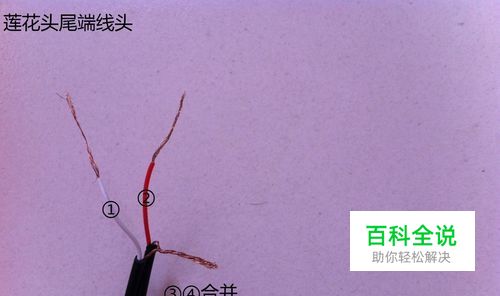

    把③与④线合并。

  • 04

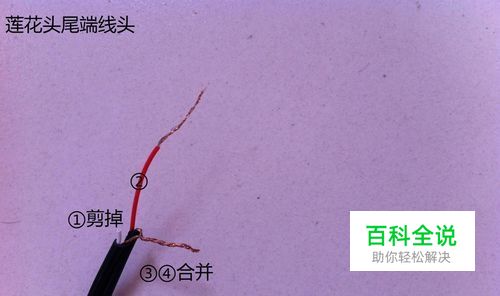

    剪掉①或者②,只用其中一根,另外一根用不到,而且两根不能合并在一起。 我选择剪掉①,因为红色更醒目。

  • 05

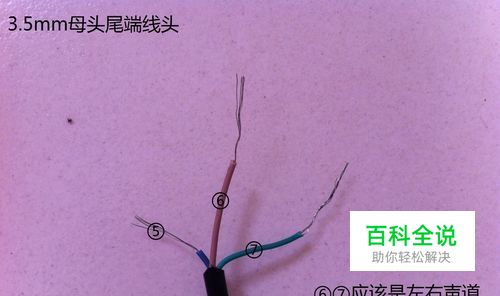

    3.5mm母头尾端标注⑤⑥⑦,⑤应该是GND,⑥与⑦确定是控制左右声道的。

  • 06

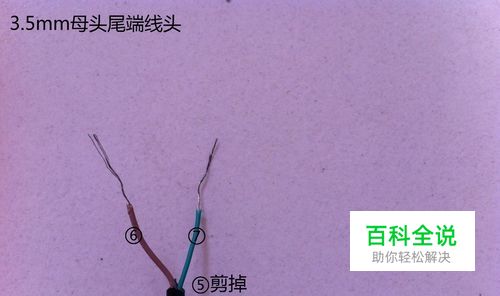

    剪掉⑤,用不到。

  • 07

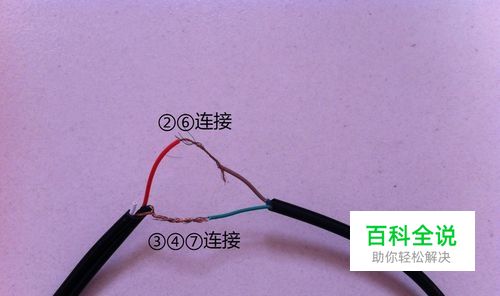

    ②⑥连接,用电工胶带缠好。 ③④⑦连接,同样用电工胶带缠好。

  • 08

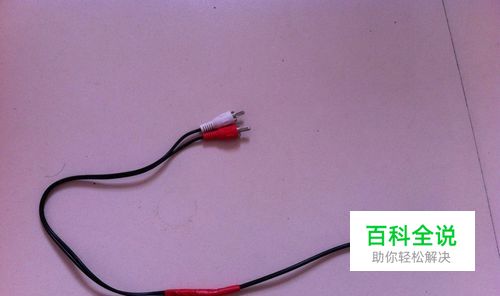

    外部用胶带再缠一遍,大工告成。
