ICEM如何从一个面里分离出另一个面
有时候需要对边界条件进行处理，按照模型要求，需要将一个面里的一部分面分离出来，重新创建一个part。那么我们在ICEM中如何从一个面里分离出一个面。
操作方法
- 01

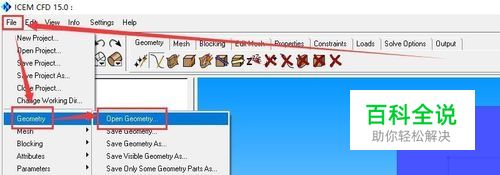

打开ICEM软件然后依次点击文件、几何和打开几何按钮，如图所示，打开你想要分离面的几何模型。
- 02

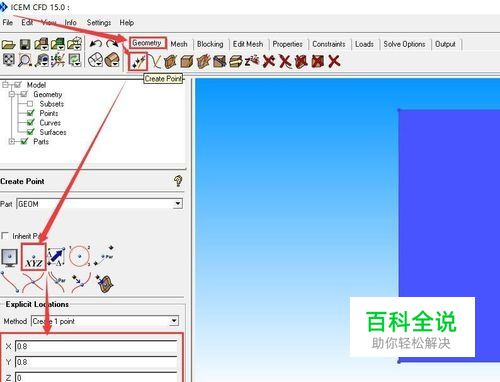

导入进来之后，然后点击"goemetry">"creat geometry">"explicit coordinates"。然后分别输入点的坐标，点击APPLY，创建点。我创建了四个点，分别是：（0.2,0.2），（0.2,0.8），（0.8,0.2）和（0.8,0.8）。
- 03

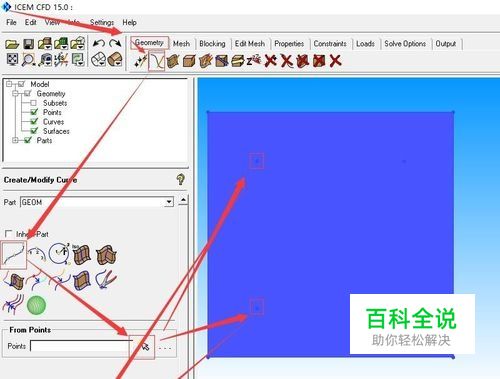

然后依次点击“geometry”>"creat/modify curve">"from points"。然后选中两点，点击APPLY。创建一条线，如图所示。
- 04

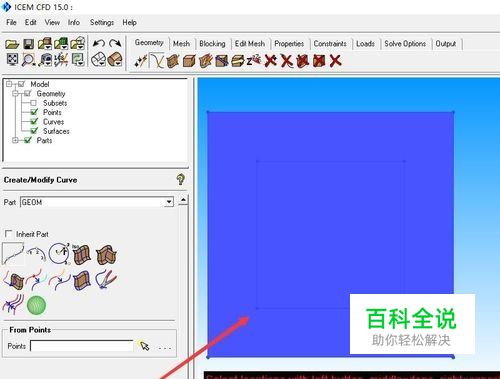

用第三步同样的方法，在内部创建三条曲线，使其围成一个正方形，如图所示。
- 05

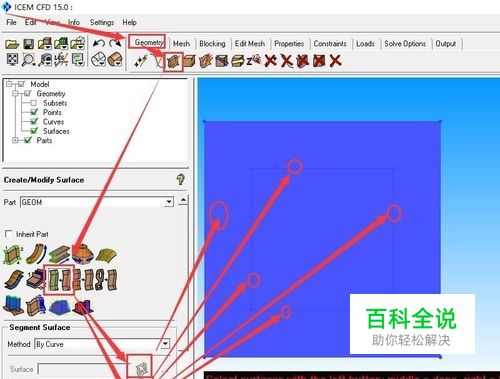

然后在依次点击“geometry”>"creat/modify surfaces">"segment surface"。之后，在选择你要分离面，点击鼠标中键。在选择我们刚刚建立的线条，点击鼠标中键。最后我们点击Apply。如图所示，在软件里面就已经实现分离了。为了便于可视化，我们进行下一步。
- 06

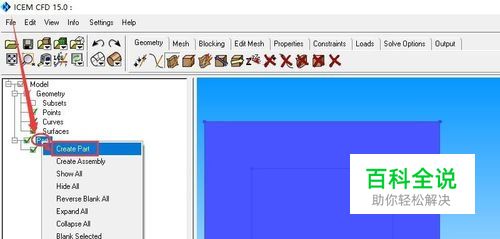

在软件左侧界面鼠标右击part，点击creat part。如图所示。
- 07

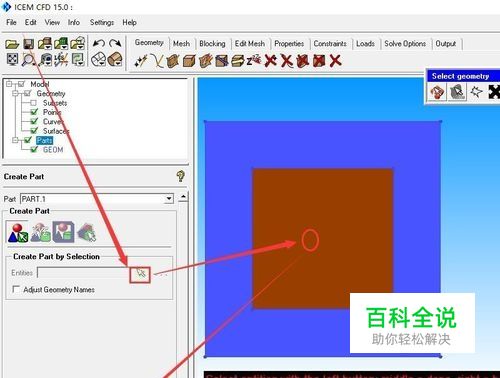

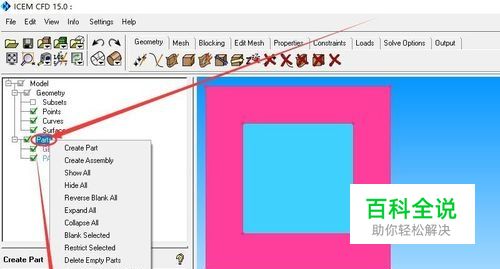

然后选中中间的正方形面，点击Apply。鼠标再右击part，点击“good”colors。如图所示。这样就可视化分离的表面啦。同时也成功一个面里分离出另一个面。
