如何用creo画矿泉水瓶盖？

现在creo软件在机械类学科内的应用是非常普遍的，功能可覆盖整个机械产品的开发，今天为大家讲解一下如何用creo绘制矿泉水瓶盖。

操作方法

  • 01

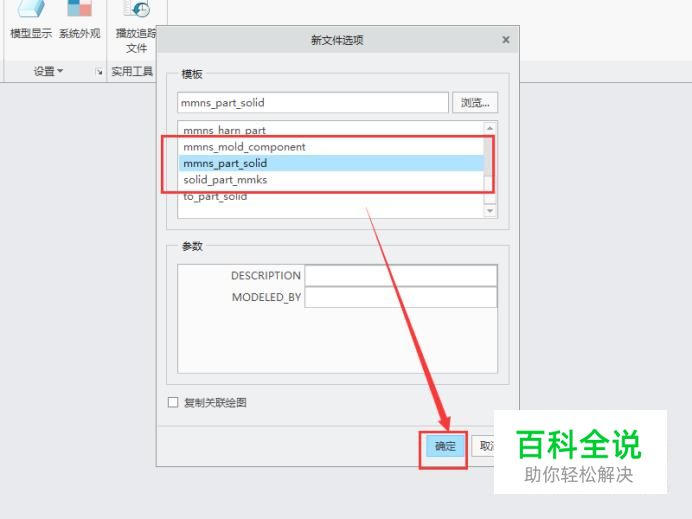

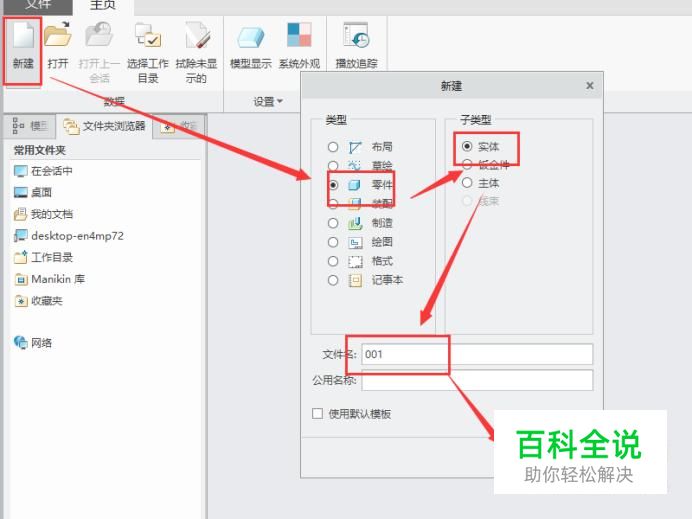

    打开creo，创建一个新零件，创建过程如图所示。

  • 02

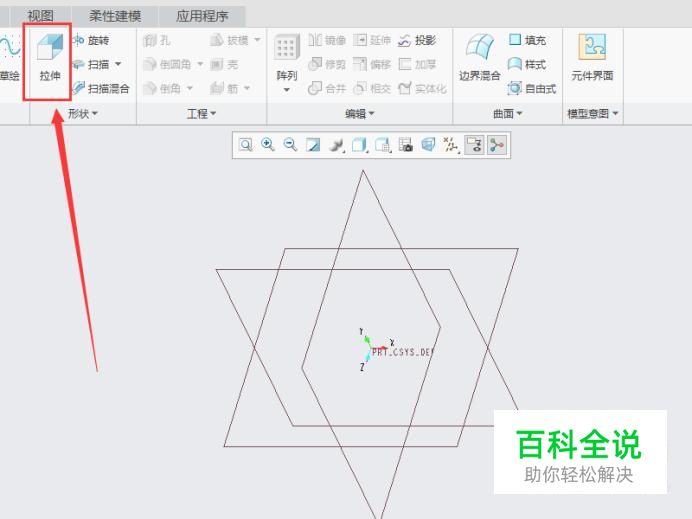

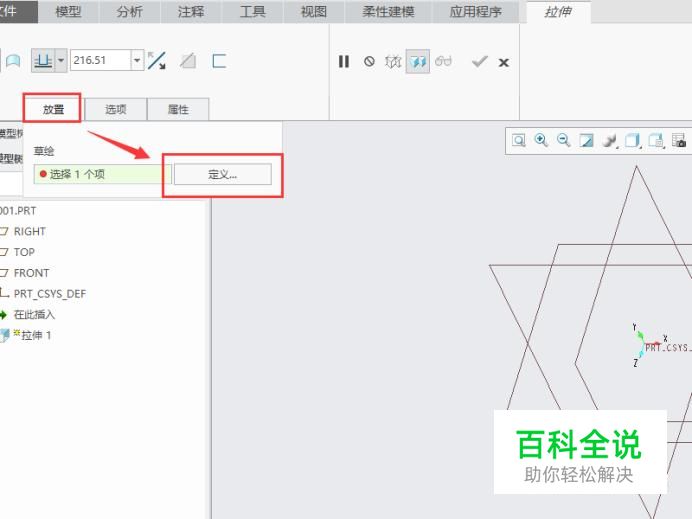

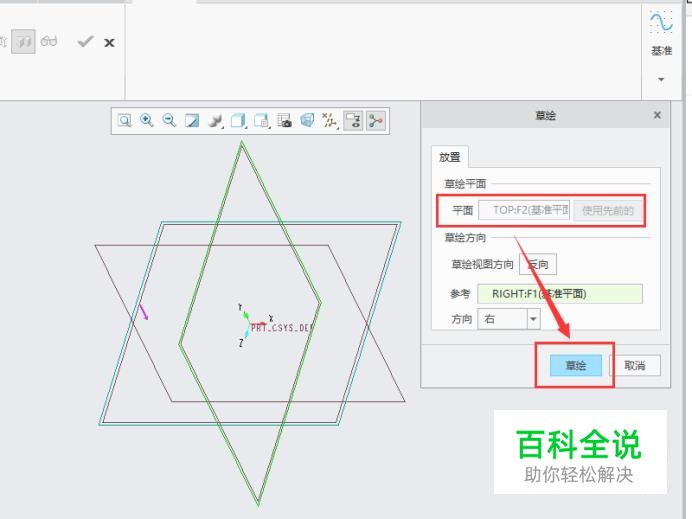

    点击拉伸功能键，进入拉伸界面，随便选择一个面作为草绘界面，以“TOP”面为例，如图所示。

  • 03

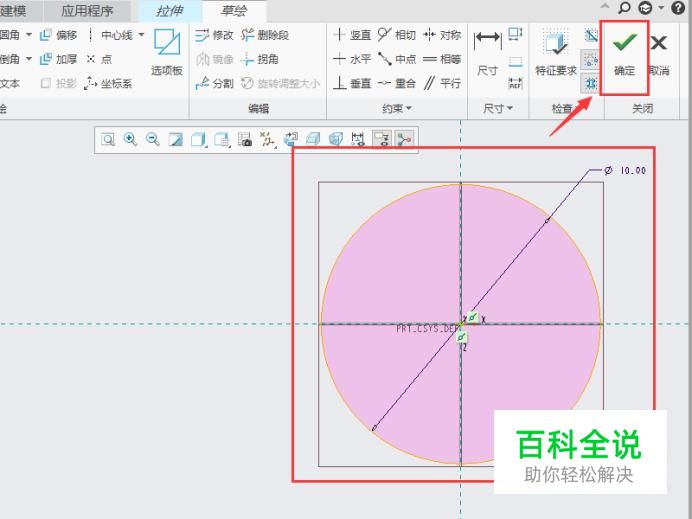

    在草绘界面绘制一个圆形，点击“确定”即可回到拉伸界面，如图所示。

  • 04

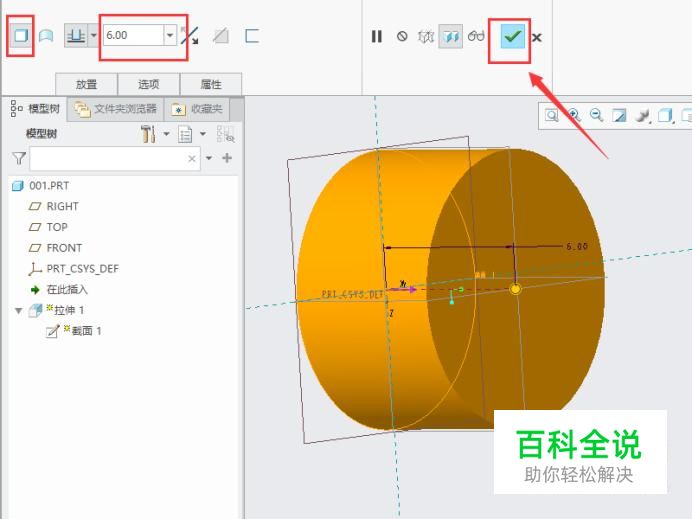

    设置拉伸参数，拉伸为实体，拉伸神度以“6”为例，最后点击“绿色对勾”即可完成，如图所示。

  • 05

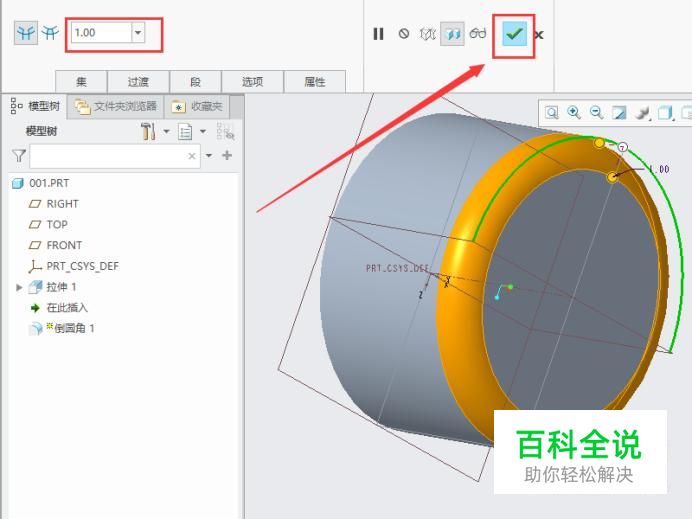

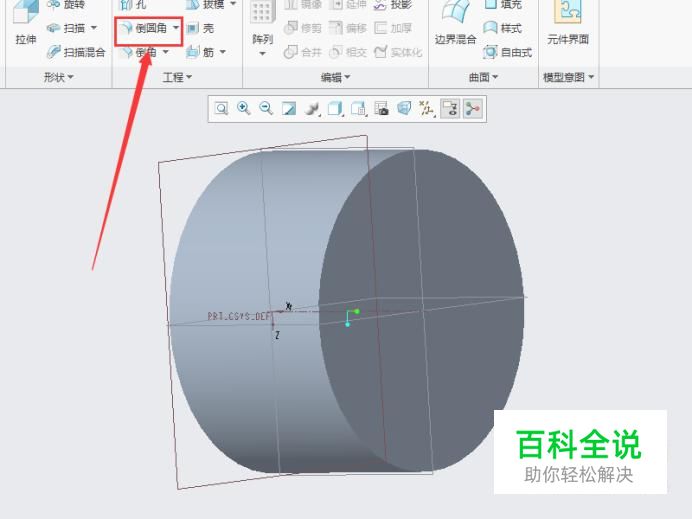

    点击“倒圆角”操作指令，在圆柱体的一端创建一个1mm的倒角，如图所示。

  • 06

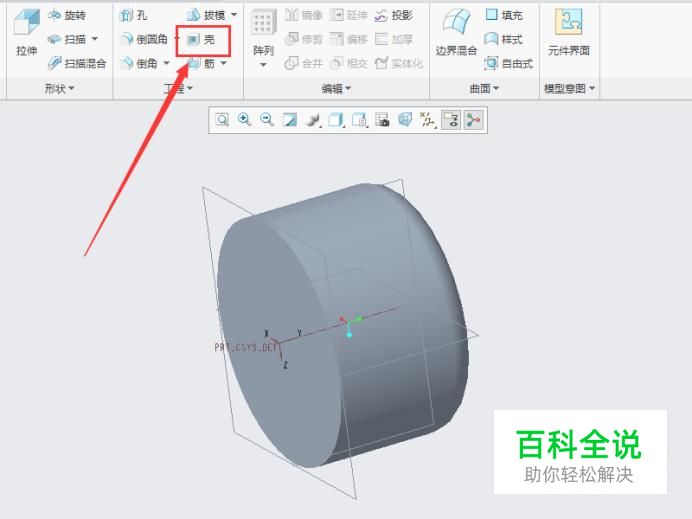

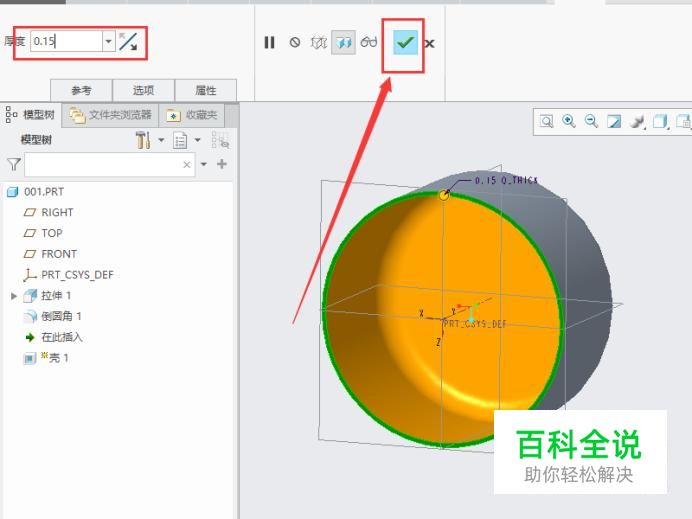

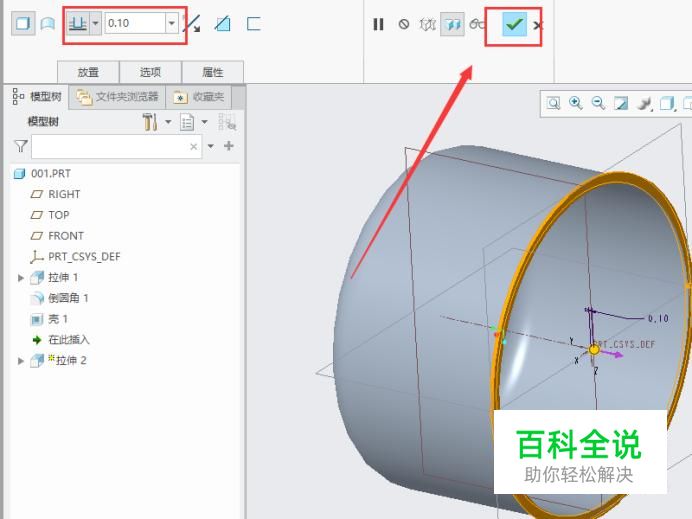

    点击“壳”的操作指令，点击圆柱体的另一面，将壳的厚度设置为0.15，最后点击“绿色对勾”即可，如图所示。

  • 07

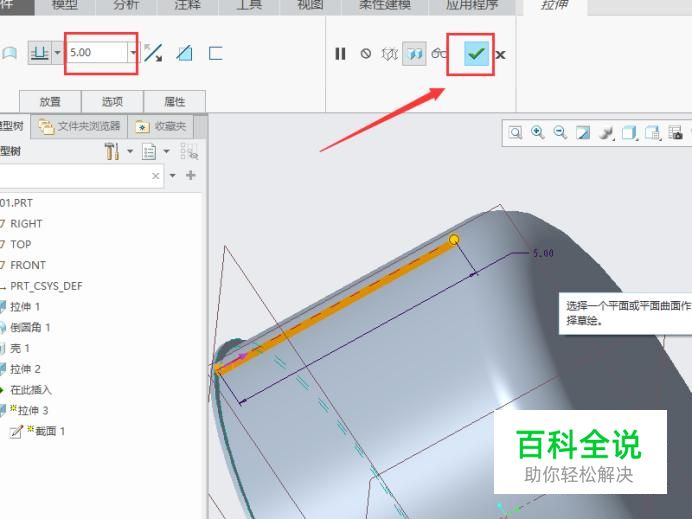

    执行拉伸命令，拉伸瓶底一端的突起边缘，如图所示。

  • 08

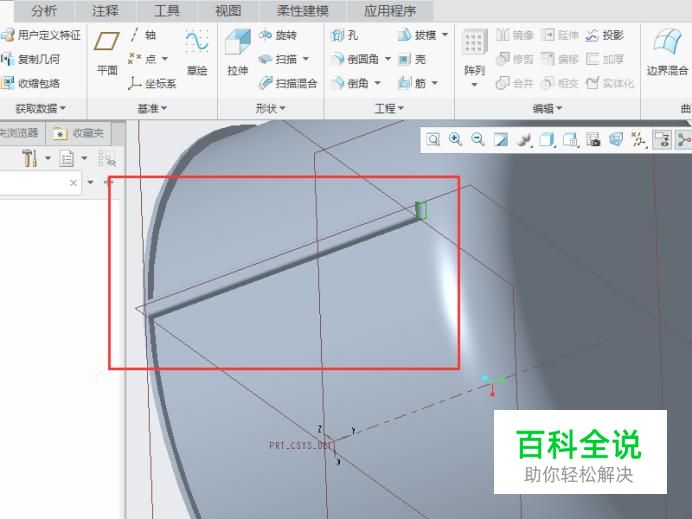

    拉伸一条防滑条纹，并且对其进行倒角操作，如图所示。

  • 09

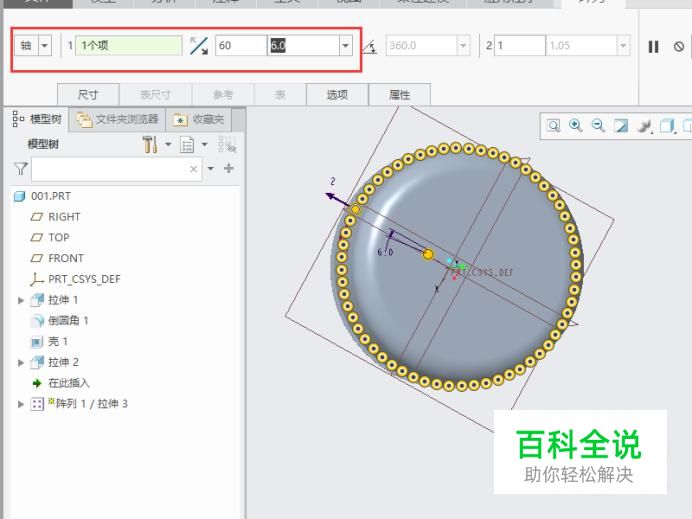

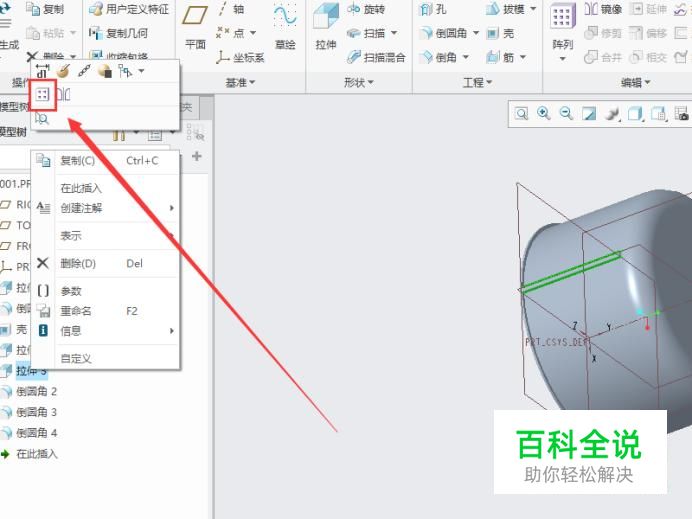

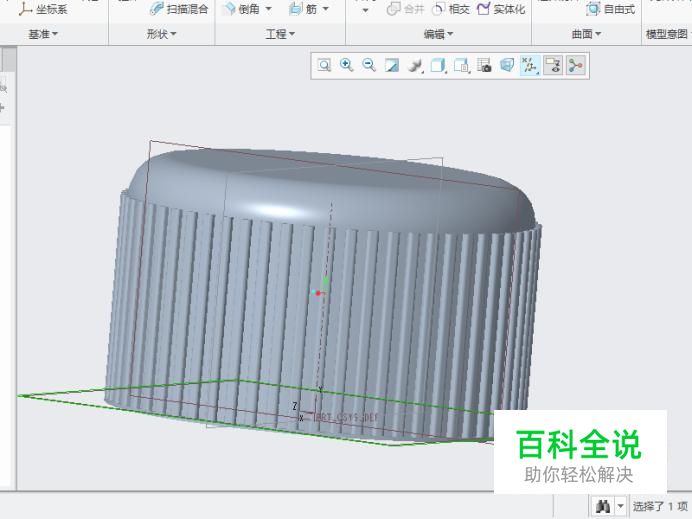

    选择阵列命令，对防滑纹应用轴阵列，阵列个数为60，如图所示。

  • 10

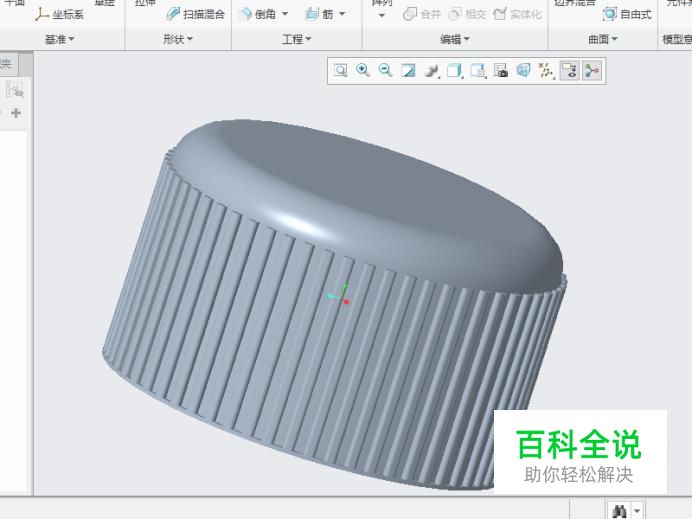

    完成瓶盖绘制，如图所示。
