SketchUp2014草图大师怎么简单画墙和导入CAD
很多的木工设计师或者做铝合金设计的设计师们，大都用草图大师来画图，比CAD的好处是，每一个面都可以看到，能画成立面图。还可以导入型材截面或者导入CAD图。那么草图大师的一些基本操作有什么呢？入门菜鸟一起来看看吧。
操作方法
- 01

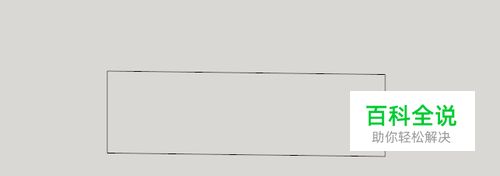

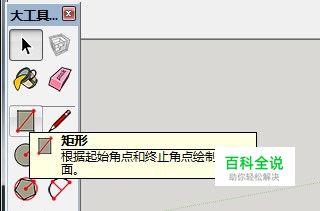

画墙或者柜子的时候，可以直接运用推/拉的命令，第一步，点击左上角大工具里边的矩形，点击空白处，就能看到拉出一个矩形线框。
- 02

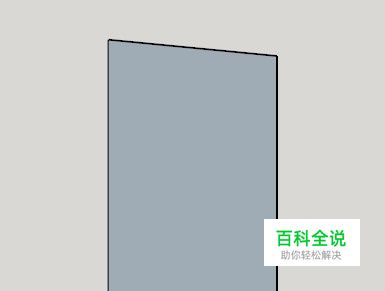

接下来在右下角的尺寸框里，输入你想画的东西的长度和高度，点击回车，一面墙就画好了。
- 03

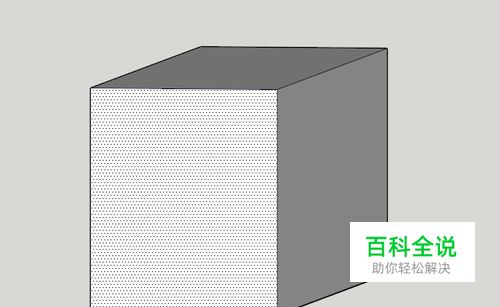

但是，墙只画好了一个面，不是立体图形，那么接下来，点击推/拉命令，把带有推拉命令的箭头，放在墙面上，点击，就可以看到可以自由推拉你想要的长度或者高度。也是，输入尺寸，点击回车，就可以完成墙面的立体图形了。
方法/步骤2
- 01

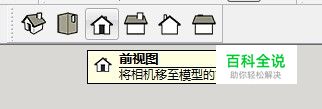

接下来是把草图大师里的图形导入CAD中，在导入之前，一定要把柜子或者墙面点击平行投影或者正立面。否则导入CAD里边的图形就可能是侧立面或者右立面。
- 02

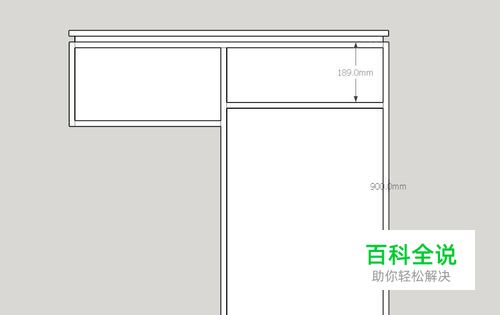

柜子画好，点击正立面，那么导入cad里边的也是这个正立面，接下来点击左上角的文件，再点击导出，再点击二维图形，就会出来一个框。
- 03
接下来左上角选择你想保存的地方，一般我都是选择保存在桌面，注意最下边，要选择好文件的输出类型，一定要选择AUTOCADdwg文件,再点击导出。
- 04

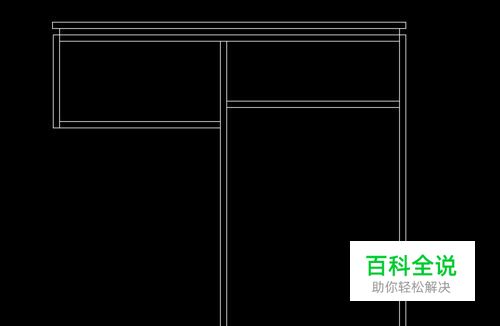

去桌面找你导出的CAD文件，打开，就会出来你导入的图形啦！是不是很简单，这样，草图大师和CAD就可以转换了。搭配使用，工作事半功倍哦！
