RTU采集终端通过3G4G网络与数据中心接线技巧
CM550 系列才茂RTU采用高性能的工业级32 位通信处理器和工业级无线模块，以嵌入式实时操作系统为软件支撑平台，同时提供RS232 和RS485 接口，可以实现模拟信号的采集、量值转换和数字信号的采集等。
RTU 集合了路由器功能。其主要特点如下：

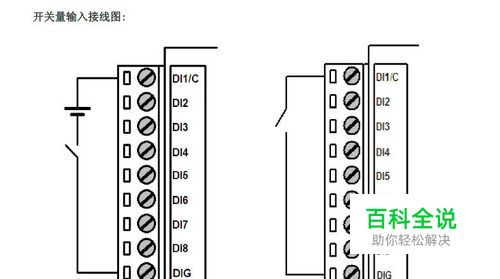

RTU 在原来实现数据透明传输（DTU 功能）和路由器的基础上，可以实现模拟信号的采集、开关量输入（也称数字输入）的采集，数字信号输出控制（包括：4 路光耦输出、2 路PWM 输出与4 路继电器输出）和6 路计数器等功能。
主要有以下功能：1. 支持多数据中心同步传输（8 个数据中心），支持根据域名和IP 地址访问中心。2. 设备加电自动连接网络，断线后自动重连。3. 支持RTU 平台协议，协议的格式统一，方便客户开发。4. 支持本地web 配置参数、远程数据中心配置参数。5. 支持远程升级。6. 支持模拟信号的采集、开关量输入（也称数字输入）的采集、数字信号输出控制。
操作方法
- 01
天线及 SIM 卡安装：设备天线接口为SMA 阴头插座。将配套天线的SMA 阳头旋到设备天线接口上，并确保旋紧，以免影响信号质量。安装或取出SIM 卡时，先用尖状物插入SIM 卡座右侧小黄点，SIM 卡套即可弹出。安装SIM 卡时，先将SIM 卡放入卡套，并确保SIM 卡的金属接触面朝外，再将SIM 卡套插入抽屉中，并确保插到位。
- 02

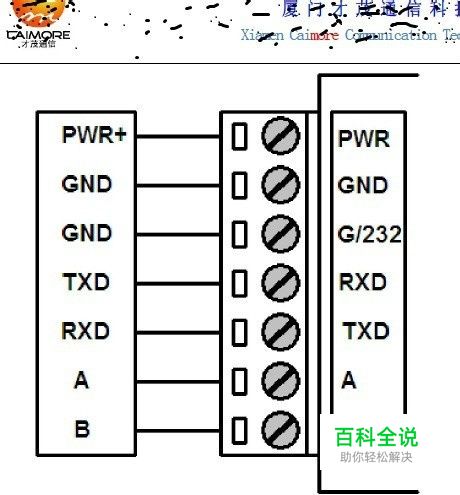

RTU 采用工业级端子接口，建议使用的电源线材和数据线材为28-16AWG。标配电源为：电源（输出12VDC/0.5A）： 电源和数据接口线缆连接示意图:
- 03
为了适应复杂的应用环境，提高系统的工作稳定性，设备采用了先进的电源技术。用户可采用标准配置的+9VDC/1.5A 电源适配器给设备供电，也可以直接用直流7~35V 电源给设备供电。当用户采用外加电源给设备供电时，必须保证电源的稳定性（纹波小于300mV，并确保瞬间电压不超过30V），并保证电源功率大于4W 以上。推荐使用标配的+9VDC/1.5A 电源。
