cad图形文件无效怎么办？

2024-03-24 20:23:07

CAD文件在遇到电脑直接关机、CAD无故闪退或者版本高于电脑所装CAD时都会出现“cad文件无效”的提示。这里将介绍最简单的方法来解决这种情况。

操作方法

01

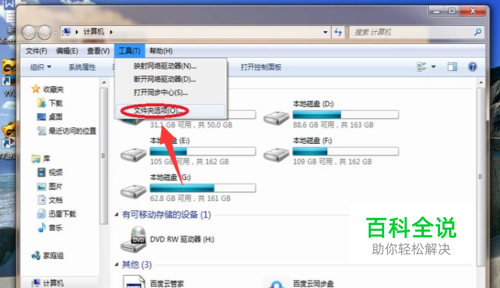

打开我的电脑，点击上面的“工具”选项，选择“文件夹选项”进入文件夹设置中。
02

选择文件夹选项中的“查看”，在下面的选项列表中下拉，找到“隐藏已知文件类型的扩展名”一项，将选项前的勾去掉。
03

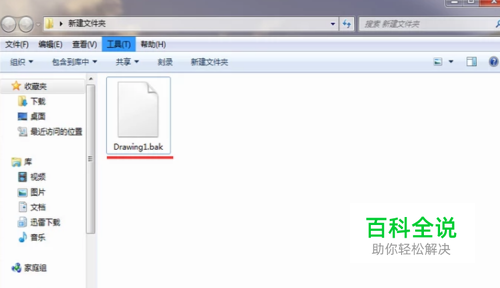

找到无效文件。
04

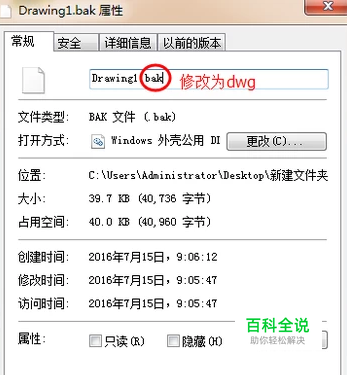

右键该文件，点击“属性”进入属性，将属性中文件的“bak”后缀改为“dwg”。
05

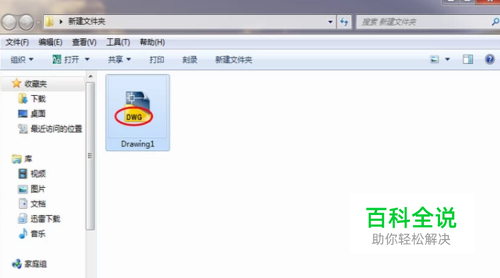

确认后退出，文件已经成为dwg格式，可直接打开。
06

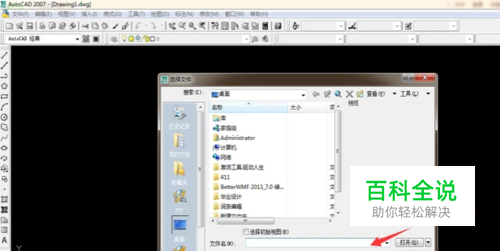

或者直接打开CAD，在命令栏输入“recover”后回车，打开CAD修复功能，在弹出来的文件夹选择中找到需要修复的文件，点击打开。CAD开始修复。
07

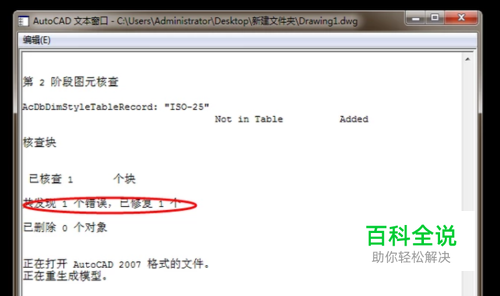

修复完成后弹出一个修复内容，上面显示修复的数据与内容。如果还有问题，再次修复。
