单闭环液位PID智能仪表控制
单闭环液位PID智能控制是工业现场最常用的一种控制方法
操作方法
- 01

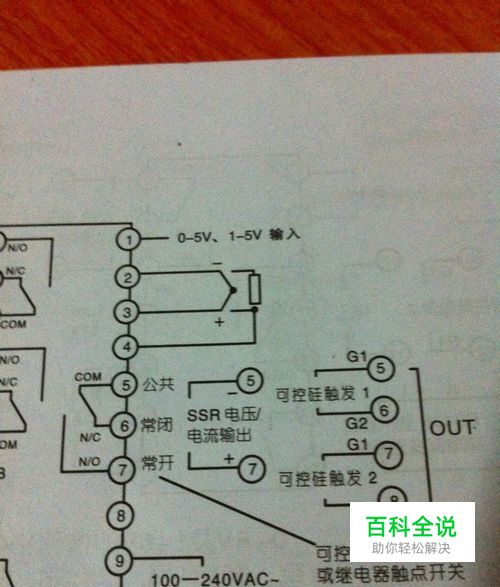

压力变送器 经变换成1-5V 接入智能仪表1-5V输入端接线端口号1,2
- 02
智能仪表电流输出4-20mA 接线端口号5,7 接入电动调节阀4-20mA 输入端
- 03
以下是仪表参数设置
- 04
控制方式CTRL=1；输入信号规格SN=33；小数点位置dip=1；
- 05
输入显示假如压力变送器0-10Kp，输入下限值Dil=0； 输入上限值Dih=100；
- 06
输出方式 op1=4；4-20mA线性电流输出
- 07
系统功能选择， CF=0，反作用控制，如液位控制，加热温度控制；
- 08
设置好后，片刻即进行调节！可以不改设定值进行液位控制。
