SDT超声波检漏仪检测局放的判断方法
超音波检测仪泄漏检测系统不同于特定气体感应器受限于它所设计来感应的特定气体，而是以声音来检测。任何气体通过泄漏孔都会产生涡流，会有超音波的波段的部份，使得超音波检测仪泄漏检测系统能够感应任何种类的气体泄漏。
判断方法1、 横向比较（同类对比）
- 01
所谓横向比较就是对同类设备的测试结果进行比较，当同类型的某一设备个体的测试结果比 其它同类设备的测试果均大时，就可以判断此设备存在缺陷的可能性，表一为某组10kV电缆测试结果：
- 02
从表一可以得出电缆头6的测试结果远远地大于其它同类电缆头的测试结果，根据此测量结果，可以得出在电缆头6上发现了放电现象,需采取相应的措施。
判断方法2、纵向比较（趋势对比）
- 01
所谓纵向比较，就是对同一设备不同时间的测试结果进行分析，从而比较分 析得出设备的运行状况，表二是某10kV电流互感器所对应隔室的在不同时间内的测试结果：
- 02
从以上测试结果可以得出，此电流互感器的放电强度逐渐加强，到第十个月，放电强度己达到50dB，需对此电流互感器采取相应的措施。

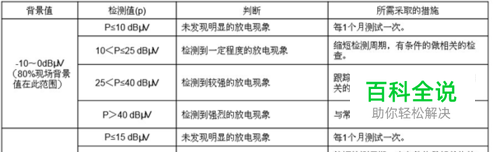

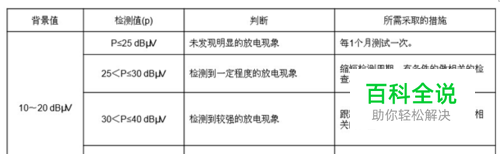

判断方法3、参考经验判断
- 01

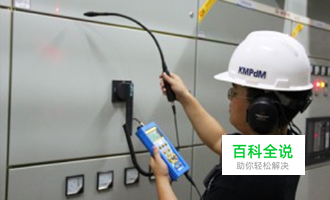

SF6气体泄漏检测
- 01
适用于变电站，电厂中的SF6变压器，开关，断路器的泄漏定位，确保SF6设备正常运行。 •一旦有泄漏现象，在泄漏处会产生气体紊流现象，紊流现象会产生高频噪音。 • 高频超音波具有方向性，所以容易被查出。 • 检测仪具有屏蔽功能，即使在高噪音环境也能适用。
- 02
检测方法： • 在特定区域进行 – 前后上下扫瞄 – 交叉方式扫瞄 • 听取泄漏的声音 气体泄漏检测特点： • 越接近泄漏点，超音波音量越大 • 由于超声波具有方向性，所以很容易对泄漏点定位
