UG NX直接使用区域铣削的技巧
在数控加工中，现在越来越多的人开始使用自动编程。但自动编程也有缺点，就是行走的刀路都是固定的模式，不像手工编程想走到哪就编到哪。UG NX中的区域铣削也算是对自动编程加工的一个优化。
操作方法
- 01

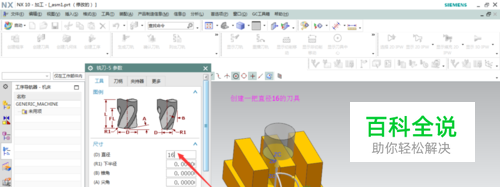

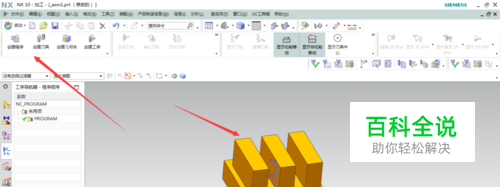

先打开模型文件，进入到加工模块。首先创建一把加工需要的刀具，我这里使用的是一把直径16的平底铣刀，对刀具参数进行相关设置。
- 02

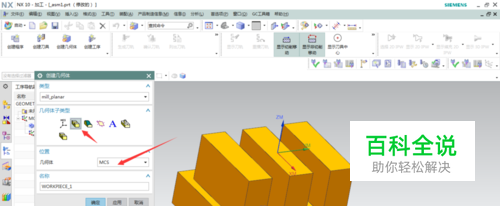

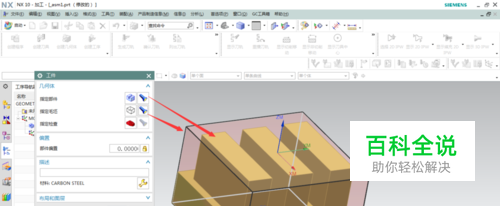

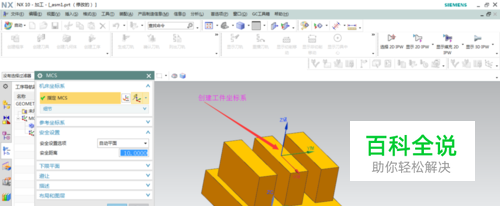

接着创建加工坐标系，如图所示，以顶平面为高度零点。完成后接着创建几何体，以模型为工件体，自动包容最大形状为毛坯，高度方向移高0.5，方便加工顶平面。
- 03

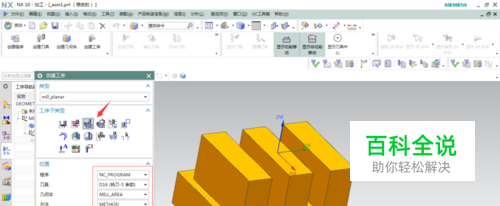

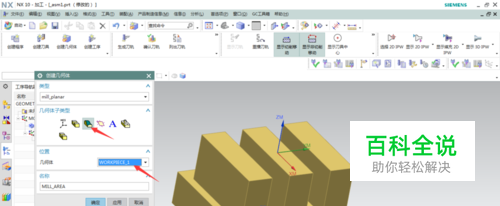

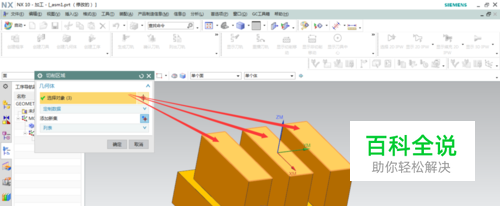

接着创建铣削区域，选择三块柱子的顶平面。进入加工操作，选择平面铣削，几何体选择为铣削区域几何体，如图所示
- 04

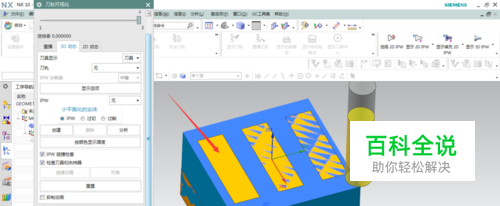

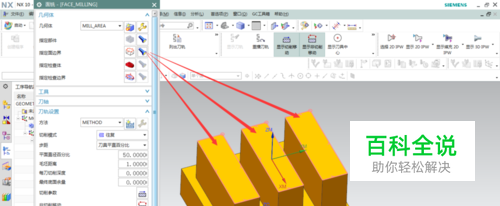

进入平面铣参数设置，选择面边界为三个平面，毛坯深度为1，指定转速和切削速度，生成刀路。确认仿真切削效果如图所示
