利用91卫图助手制作等值线图
谷歌的数据给大家的生活学习带来了很多方便，现在教大家如果利用免费的谷歌影像高程、Global Mapper和CAD制作等值线图，方便大家学习交流！
步骤一：使用下载谷歌影像及高程数据
- 01

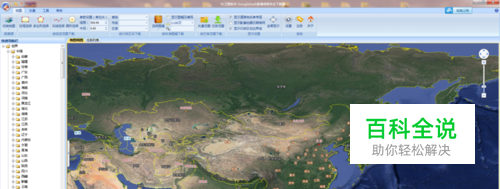

1、启动91卫图助手，win7以上请以管理员身份运行。
- 02

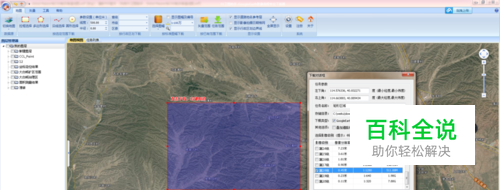

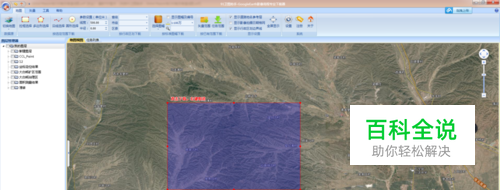

2、可以直接拉框选取，在根据自己的实际范围调整。或者用坐标生成KML文件后导入均可。
- 03

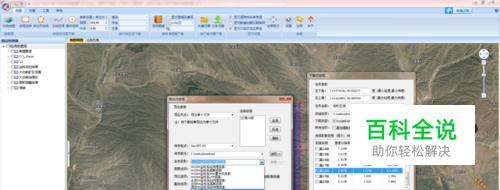

3、勾选影像和高程数据窗口，也可以勾选叠加道路地名信息窗口，实例演示数据下载级别为18级，建议使用者选择适合需要的级别的影像和高程数据。在右下角导出设置中，你可以设置导出方式、影像文件格式、坐标投影等设置。
- 04

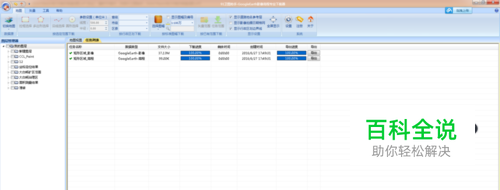

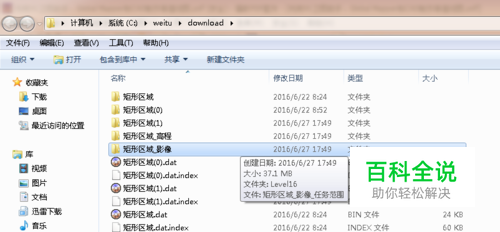

4、为高程和影像下载窗口，下载结束后，软件会自动导出并打开下载文件所在目录文件夹。文件夹中内分别有影像文件夹和高程文件夹，均为tif文件和相关信息。
步骤二：利用Global Mapper软件生成地形图
- 01

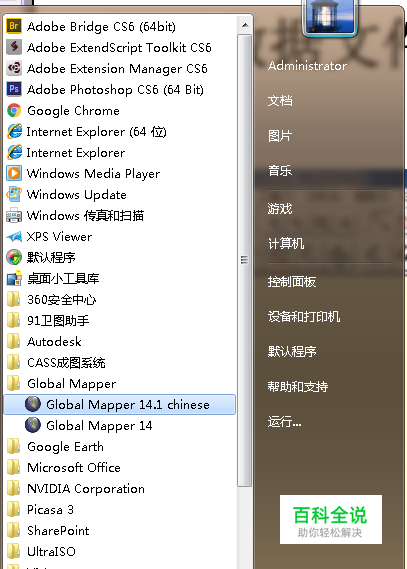

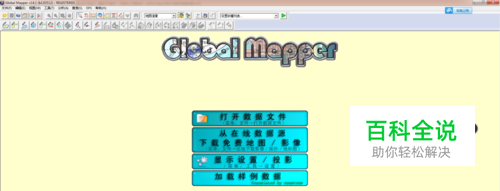

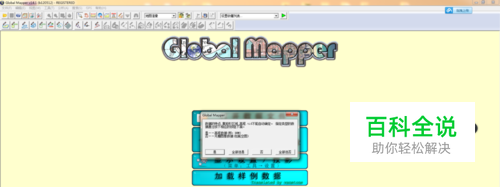

1、打开Global Mapper软件，本软件可网上下载，然后点击数据文件工程，选择高程数据文件夹中的高程.tif文件。
- 02
2、出现该窗口后，点击全部选“是”按钮。
- 03

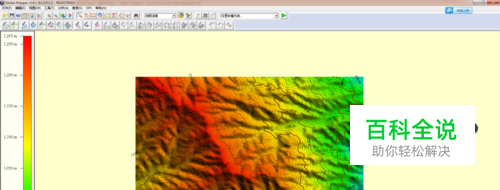

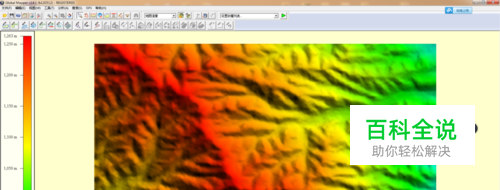

3、点击后会出现类似窗口。
- 04

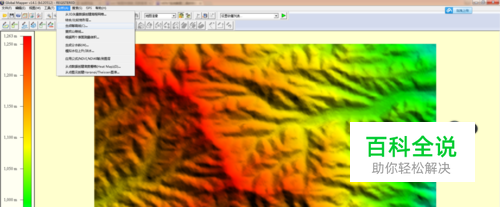

4、点击菜单栏的分析功能，下拉菜单选择生成等高线工程，出现此窗口后，选择合适的等高距即可。（注意：本次数据是WGS84坐标影像和数据整合，不需要转换参数或坐标系）
- 05
5、点击确定，生成等高线。
- 06

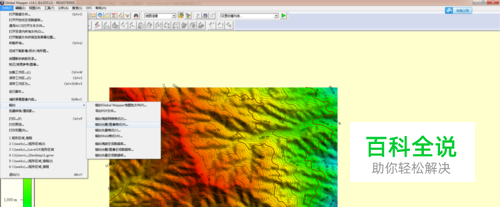

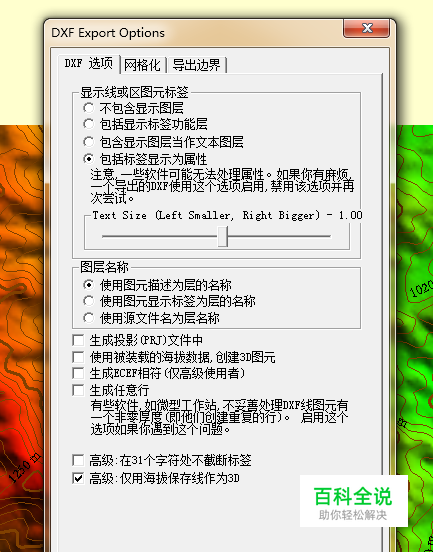

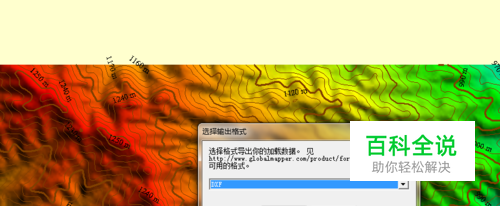

6、点击菜单栏“文件-输出-输出矢量格式”，选择DXF格式，确定保持即可。
步骤三：用cad文件打开制作成果图
- 01

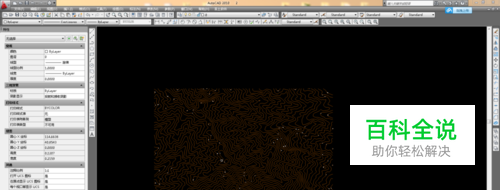

1、用cad软件打开，并保存为DWG格式，文字可以改为宋体。CAD版本2008-2012均可。
- 02

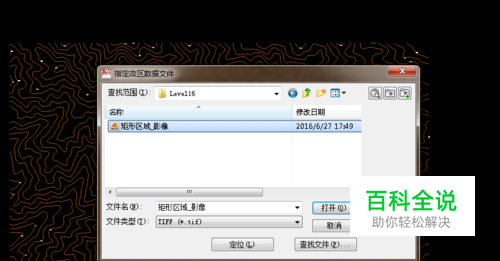

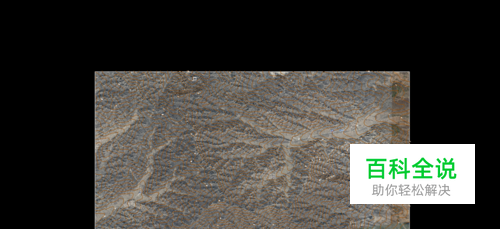

2、输入命令“insg”，出现选择框，选择影像文件中的影像.TIF文件，确定后自动插入该位置。
- 03

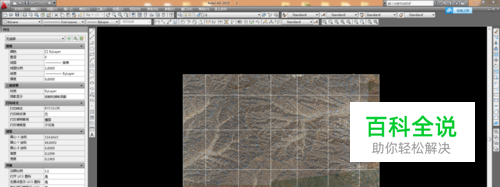

3、输入命令AL，选择3-4个点进行微处矫正，目标点与实际点矫正。矫正完毕后，点击影像，后置，保存即可。
