CAD中如何编辑样条曲线增加夹点？

2024-03-16 13:18:05

在CAD制图中，何为夹点？很多初学者可能并不是很熟悉，其实所谓的夹点即是实体中具有特定意义的特征点，是为了我们能够快捷地对图形进行编辑，这些操作不需要键盘的辅助，而直接用鼠标操作就可以完成，既加快了编辑的速度有减少了劳动强度，这就是使用夹点的优点所在。因此，正式因为夹点有这么多的优势，有时为了让样条曲线编辑起来更加精准，需要增加样条曲线上的夹点，具体操作如下：

操作方法

01

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：
02

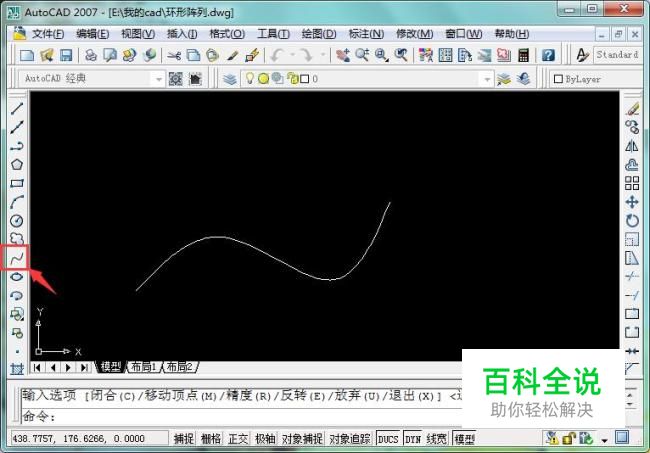

在界面里使用“样条曲线”工具在绘图区域画出一条样条曲线，如图所示：
03

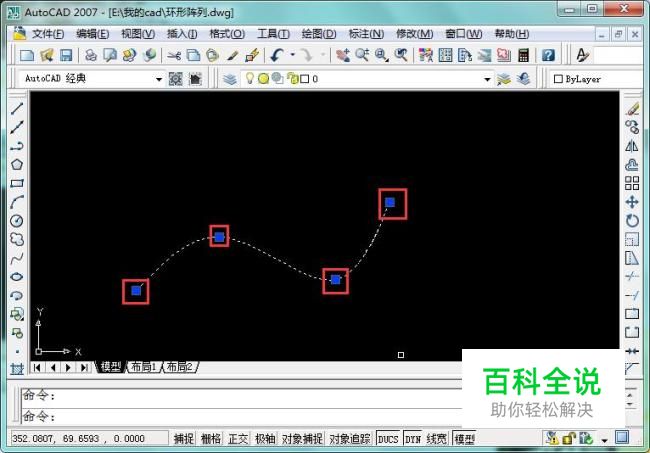

点击该样条曲线，可看到上面曲线上显示有四个蓝色的点，就是我们所谓的“夹点”，如图所示：
04

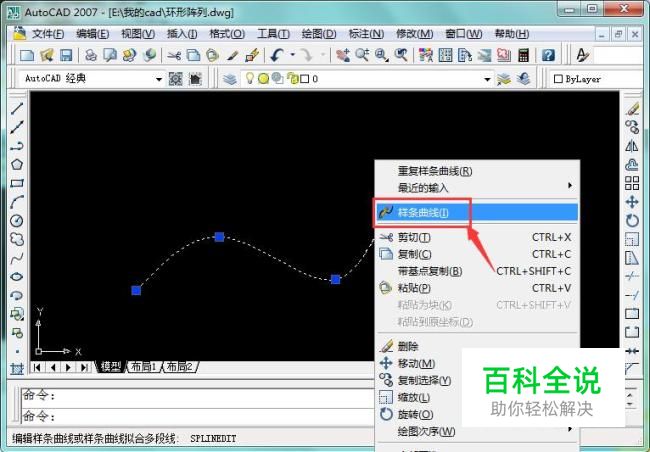

再点击鼠标右键，在弹出的菜单栏中找到“样条曲线”选项，如图所示：
05

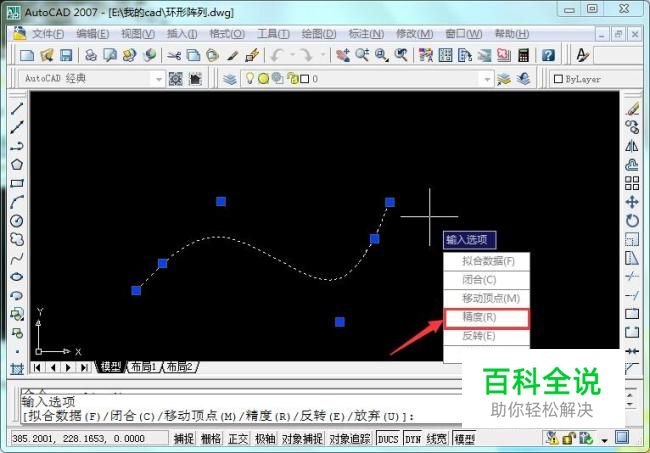

点击“样条曲线”选项，在弹出的菜单栏中找到“精度”选项，如图所示：
06

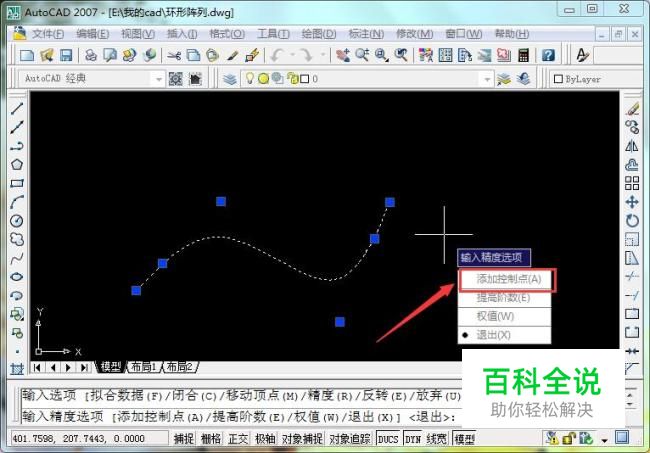

点击“精度”选项，在弹出的菜单栏中找到“添加控制点”，如图所示：
07

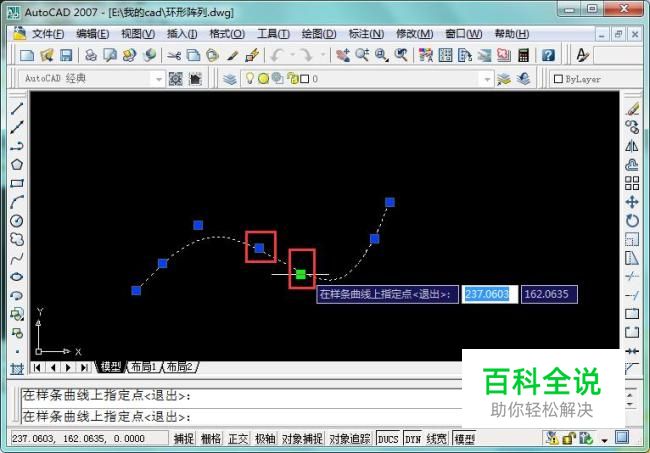

点击“添加控制点”选项，根据提示栏中提示，在曲线上指定我们需要添加的控制点位置，如图所示：
08

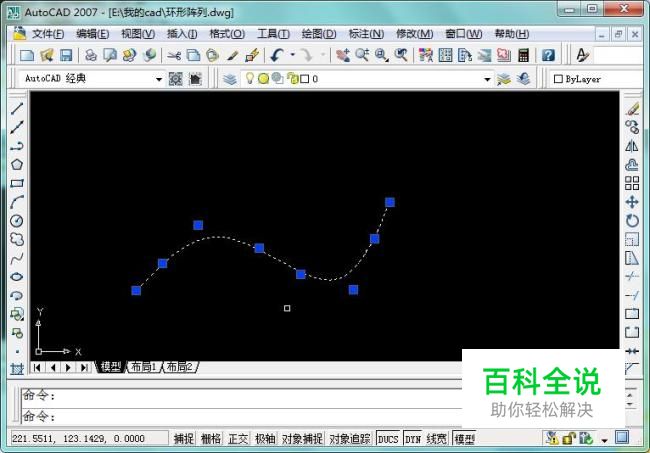

选择好控制点后，点击空格确定，添加样条曲线操作完成，当再次点击该曲线时，就可以看到曲线上面出现了我们增加的控制点了，如图所示：
