CAD中如何进行“快速选择”？

2024-04-06 02:41:47

在CAD操作中，快速选择是一个非常好用的功能，通过快速选择可以将我们需要的某一类型的对象元素。如：选择全部的圆，直线，椭圆或者多段线等等，也可以选择某种颜色的对象，以及选择某种类型的尺寸线等等。其具体使用方法如下：

操作方法

01

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：
02

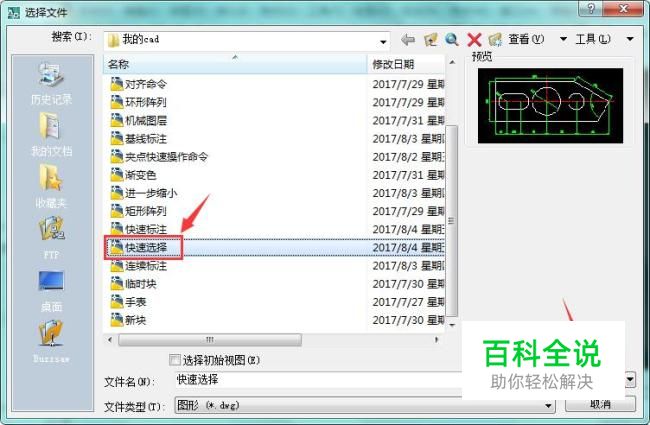

在该界面内按下Ctrl+O键弹出选择文件对话框，在该对话框内选择我们的图形文件，点击打开，如图所示：
03

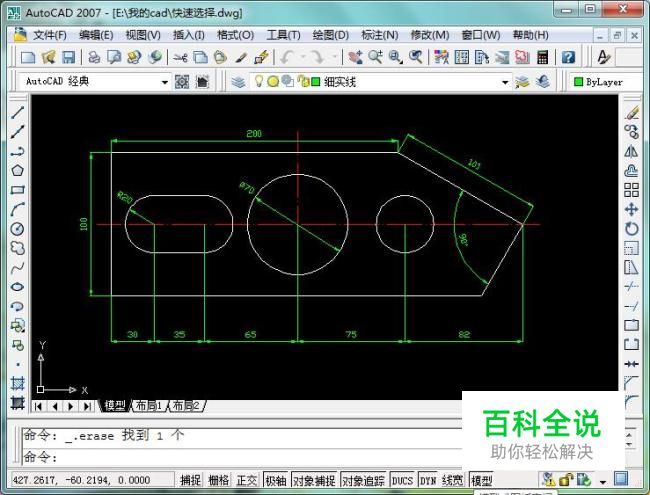

打开图形文件如图所示，这里我们以快速选择图形里面的全部的尺寸线为例，说明如何操作：
04

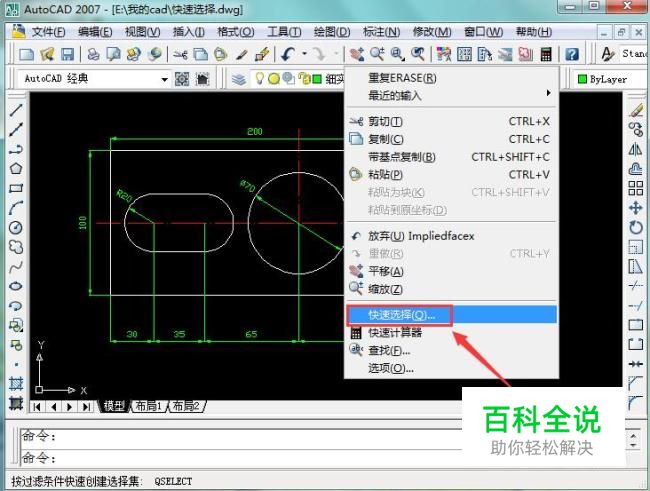

在绘图空白区域点击鼠标右键，在弹出的界面中找到“快速选择”选项，如图所示：
05

点击“快速选择”选项，在弹出的界面中，在特性栏里面找到“图层”选项，在“值”选项里面找到“细实线”，如图所示：
06

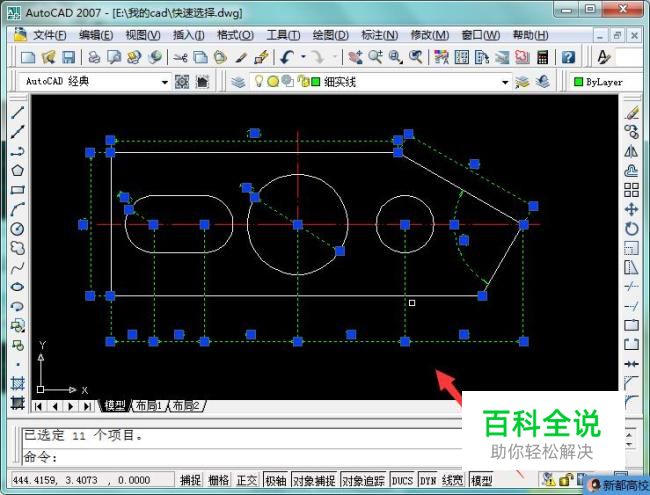

设置好筛选条件后点击确定，回到绘图界面。发现我们图形中所有的尺寸线都已经被选择成功，快速选择操作完成。如下图所示；
07

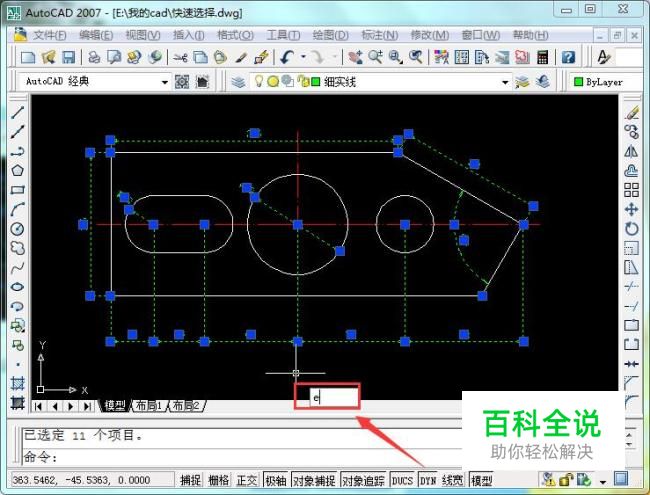

快速选择成功后，就可以继续我们需要的操作了。这里以“删除”命令为例，直接在命令栏里面输入删除快捷键符号“e”，如图所示：
08

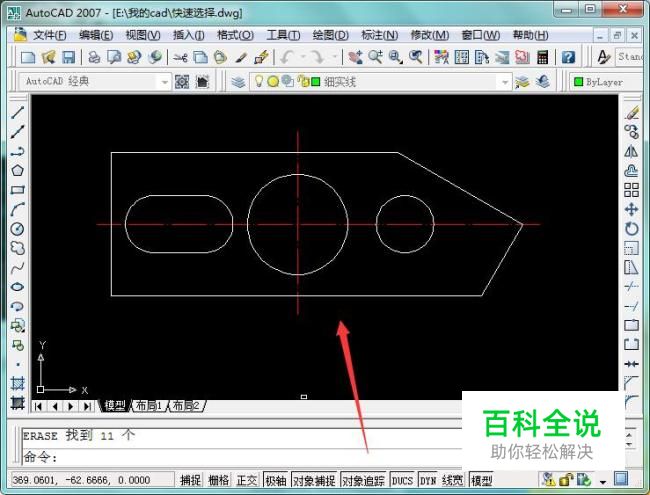

点击空格或者回车键确认删除命令，可以看到刚刚我们选中的所有尺寸线全部被删除，出现如下图所示图形：
