CAD制作精致的三维鸟笼
以下是完成CAD效果图。
操作方法
- 01

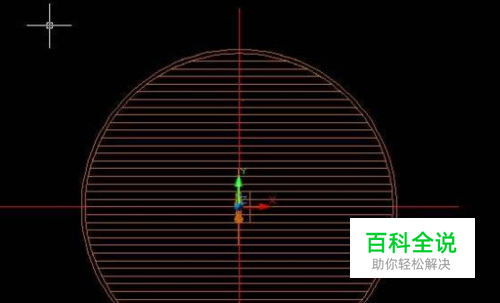

先做出鸟笼的底部!如图，画两个同心圆，大小自定。
- 02
运用剪切(TR)命令，把第二圆外的线剪掉，如图：
- 03

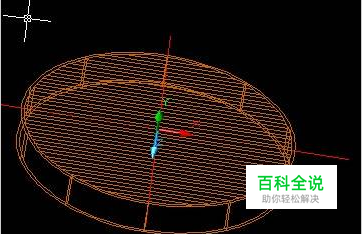

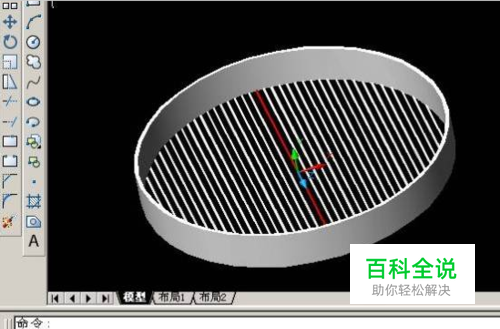

再用拉伸命令(EXT)，分别把两个圆拉伸，拉伸之后，进行差集运算，外圆减内圆。
- 04

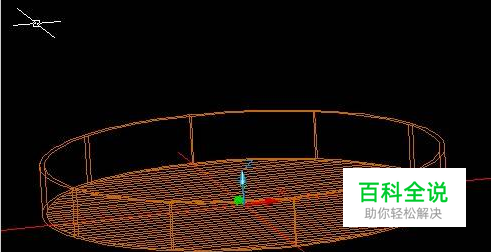

UCS如图改变坐标轴，XY面垂直线，如图做圆，圆半径可自定。
- 05

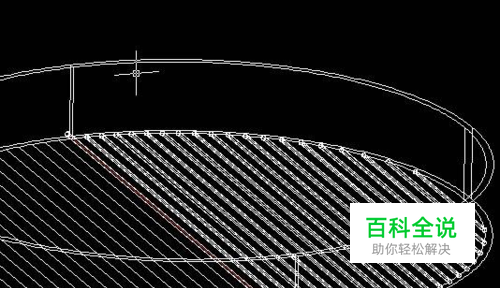

再把圆联续复制COPY，圆心为每根的端点(复制时，我只复制一半，另外一边，可用镜像命令完成)!如图：
- 06

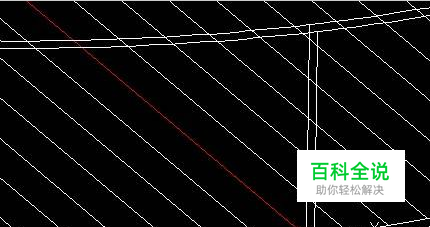

再次运用EXT命令，选择路径拉伸(路径为刚COPY的圆内线)， 把每个圆进行位伸。
- 07

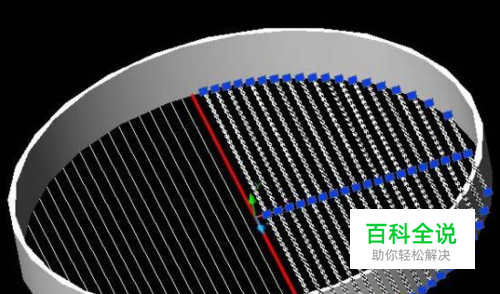

拉伸好后，三维镜像(mirror3d)把另外一半搞定!中心轴为图中红色圆棒，镜像面为YZ面。
