pdf怎么导入CAD（pdf图纸怎么导入cad中怎样修改）
CAD不用插件也可以将PDF完美导入
近期很多学员问我，客户发的PDF图档如何转到CAD里面。当然方法很多，很大神都是推荐你用一个PDF转DWG插件：其操作步骤多，转化DWG格式效果并不好！
利用插件转的DWG到CAD很多图元都变成了曲线（圆不会是圆，是曲线等）无法标注，且标注尺寸也对不上！
今天万老师在这里教大家，不用PDF转DWG插件，如何将PDF完整导入到CAD中方法。其实很多人都不知道，CAD是直接可以插入PDF文档的，并且是1:1导入哦~

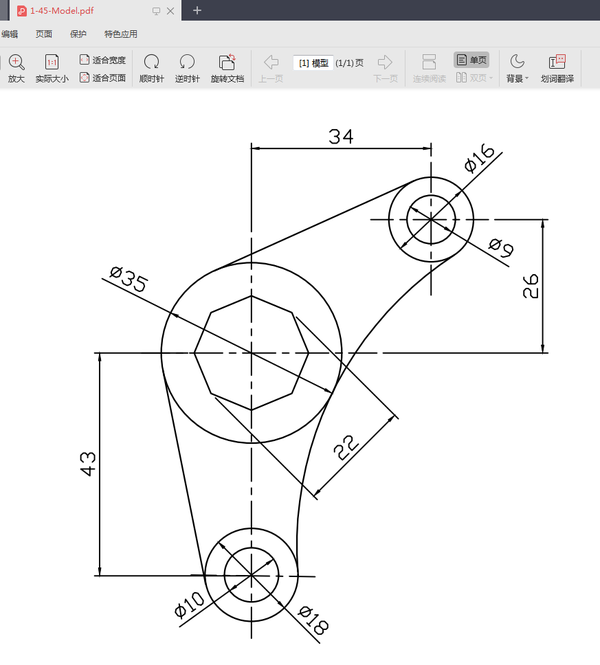

例：下图是一个PDF截图，所谓1：1导入到CAD标注时，直径18的圆，仍然可以进行标注并且保证还是18
操作方法：

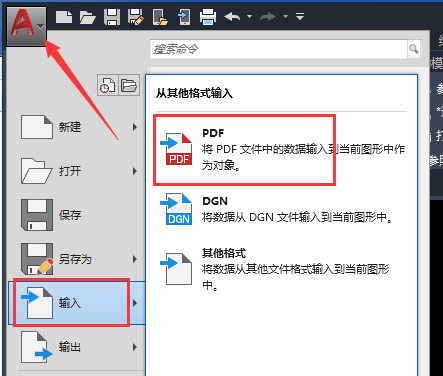

第1步：打开AutoCAD软件，新建一个新的画图窗口；点软件左上角LOGO图标--选输入（如下图所示）

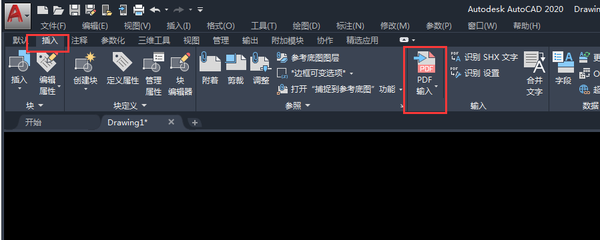

当然不止这一个方法，你还可以选择点常用工具：插入--PDF（如下图示）

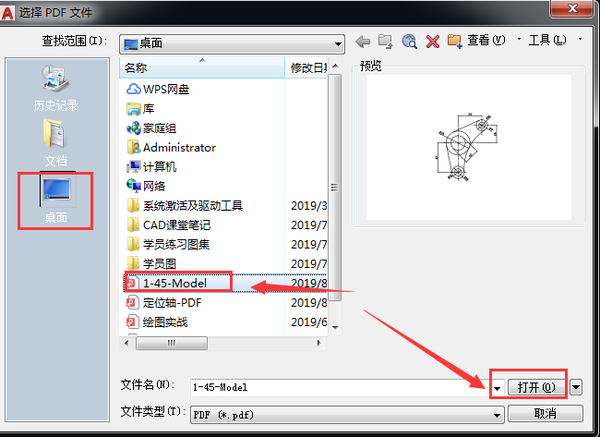

第2步：弹窗打开<选择pdf文件>窗口中，找到需要转化的PDF文件保存位置，打开（如下图所示）

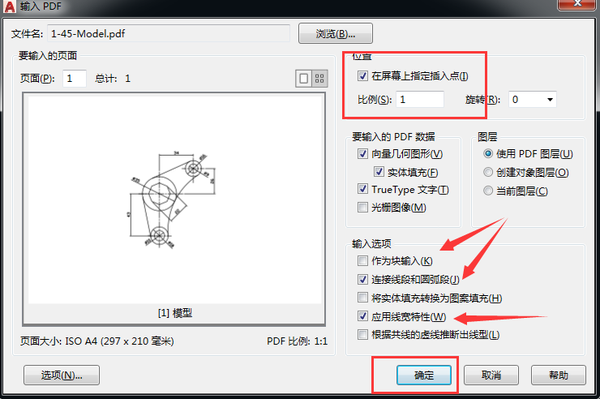

第3步：输入PDF窗口中，比例设置1；及屏幕上指定插入点等；确定

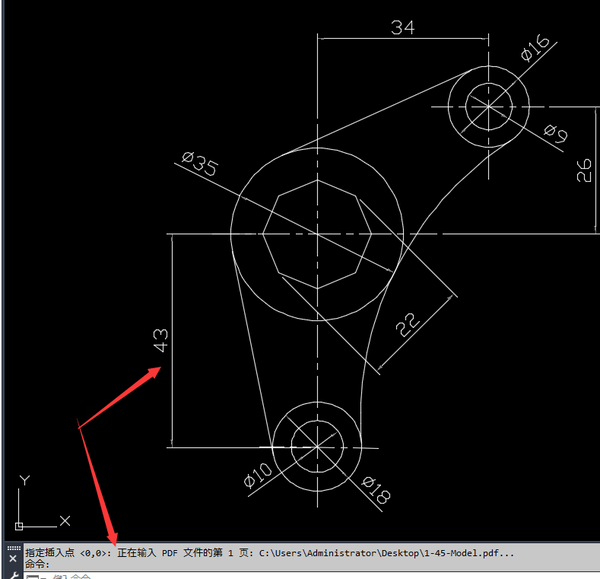

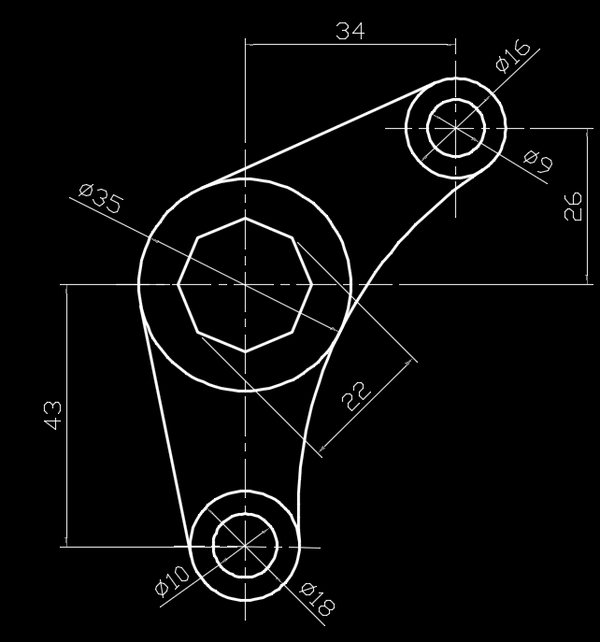

如果图形中有线宽等特征，一样可以完整转到CAD保持特性！还可以根据需求，作为块转化进到CAD当中！转化效果，如下图
其线宽及尺寸标注，与原图无异，非常完整！！！！是不是很激动，有种找到组织法人感觉~
好了，大家都学会了吗？掌握了这种方法，再不用担心PDF文档如何转化到CAD了，
又简单又实用！不过万老师在这里要特别说明，如果文件较大，转到CAD时需要等待！！！
关注我们，不断更新各种干货学习技巧！有什么问题可以可以在评论问，小编会努力为你解答~
对了，还有一件事，记得点击下方分享一下，万一您的朋友也需要呢~
