cad怎么把实线变成虚线

在CAD中经常会遇到修改线型的问题，使用不同的线型来区别不同的设计，让小编教给你操作指南。

操作方法

  • 01

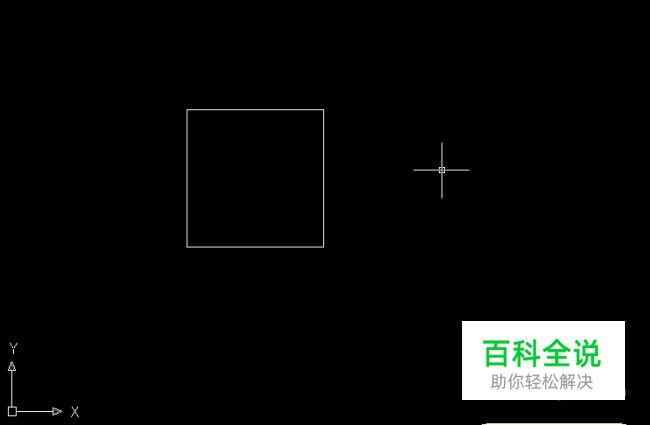

    首先让小编打开一个工作图作为例子。如图所示：

  • 02

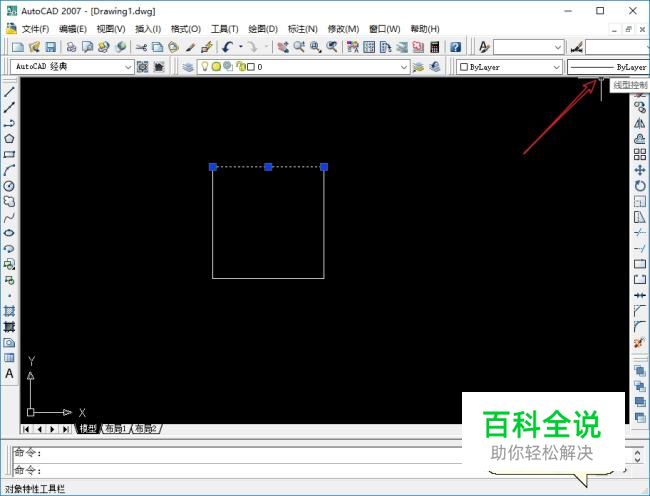

    点击工具栏中的线型设置打开下拉菜单。如图所示：

  • 03

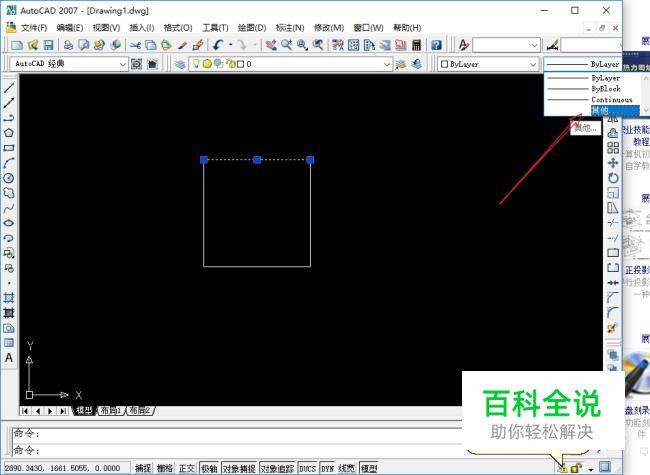

    在线型下拉菜单中选择其他命令。如图所示：

  • 04

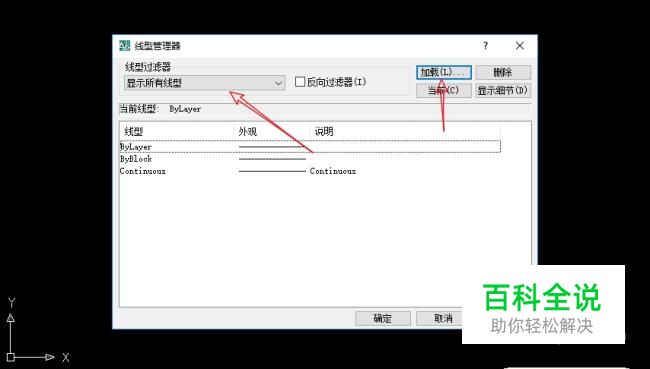

    在弹出的线型设置面板中，点击加载命令。如图所示：

  • 05

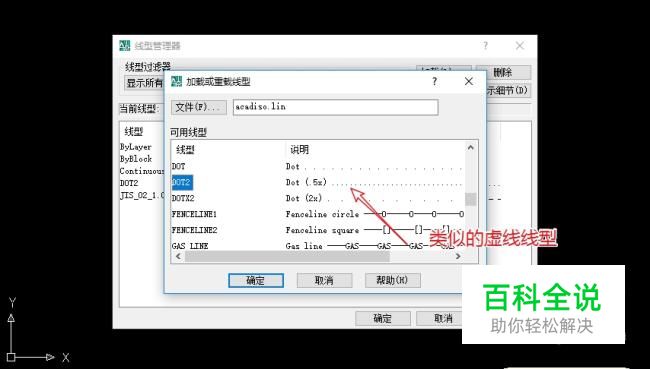

    在线型下拉菜单中选择虚线线型，虚线线型很多，此处仅为举例。如图所示：

  • 06

    点击确定保存后，选择需要更换线型的线段，并在线型控制下拉菜单中选择刚添加的新虚线线型。如图所示：

  • 07

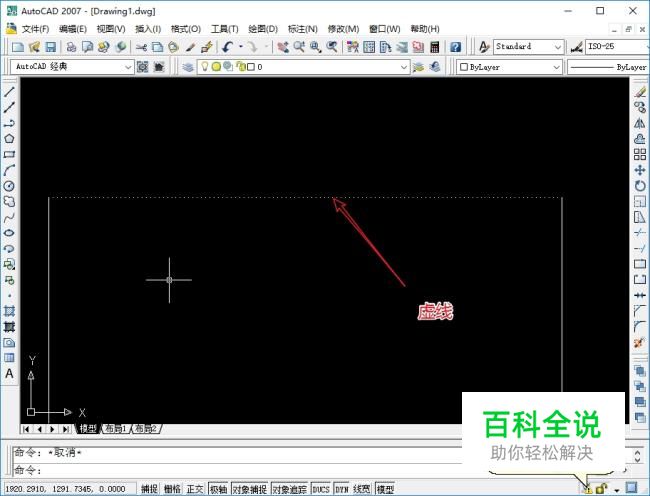

    可以看到原本的实线已经被修改为虚线显示。如图所示：
