CAD如何把分散的线段合并成一个整体
在CAD中如何将分散的线段合并成一个整体，让小编教给你操作指南。
操作方法
- 01

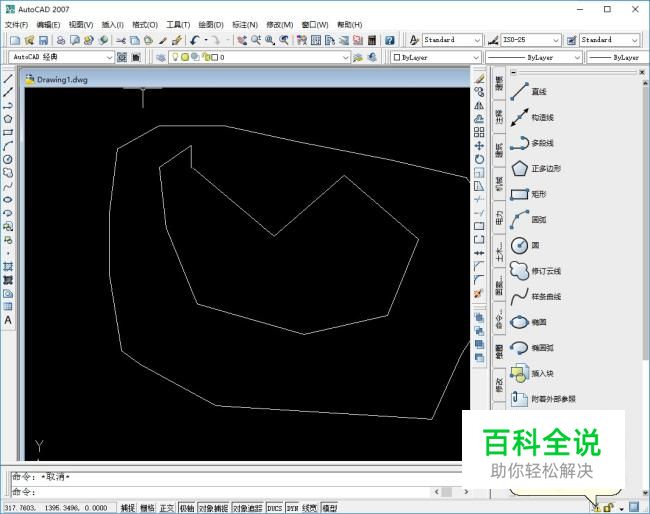

首先打开一个工作样图作为例子。如图所示：
- 02
图例中所有的线段都是分散的，不属于一个整体，每条线段单独点击后都可以进行移动。如图所示：
- 03
在命令行中输入pe命令，准备选择需要合并的分散线段。如图所示：
- 04
使用鼠标左键选择内部任意一条分散线段，如图所示：
- 05
接着输入Y键进行确认。如图所示：
- 06
然后选择所有需要整合的分散线段。如图所示：
- 07

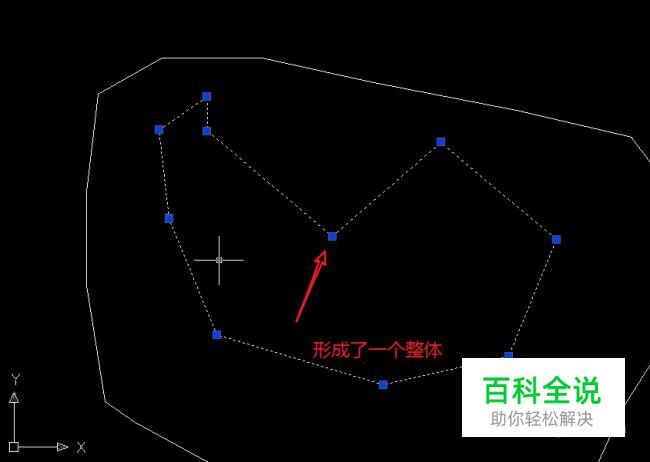

退出pe命令模式，重新用鼠标点选线段集合。如图所示：
- 08
随意的拖动该线段集合，都将以一个整体进行移动。如图所示：
- 09
全选工作样图中的所有图形，可以清晰的分辨出分散线段和集合线段的区别。如图所示：
