12V转5V1A，24V转5V1A,同步降压方案
12V和24V是个常用规格的电压值，有时根据需要，我们需要把12V和24V，转换成低的电压，例如3.3V，5V。
12V转5V1A，24V转5V1A，12V转3.3V1A，24V转3.3V1A等等，就需要用到DC-DC降压转换器。
PL2720和NS6312都是同步整流，高效率的DC-DC降压转换器芯片。
下面看典型原理图。
操作方法
- 01
PL2720是颗12V转3.3V，5V或者24V转3.3V，5V的同步降压IC，高效率。外围简单， 输入和输出电压可以用贴片电容，加上PL2720是采用SOT23-6封装，在整体上是很节省PCB空间。 PL2720输入电压范围是4.5V- 21V之间，电流可达1.8A，600khz频率。效率高达94%。
- 02

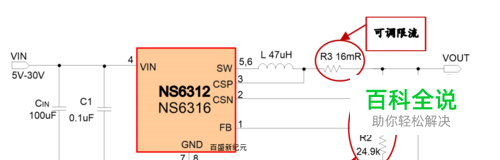

12V和24V转5V1A原理图。 NS6312是颗输入电压可达30V，输出限流可调1A，2A，2.4A的同步降压IC，可过EMI，频率130Khz，采用SOP8封装。 NS6312输出电流可做2.4A，也可以应用于5v1A规格，自带限流功能，输出短路保护功能。
- 03

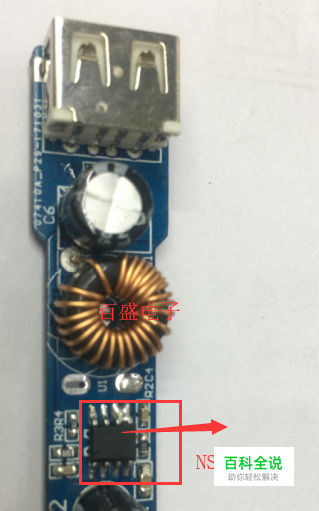

NS6312 输入4V ～30V， 输出5V2.4A应用，输出可调限流，短路保护，可调线补偿，过压过温保护； NS6316 输入4V ～30V， 输出5V3.0A应用，输出可调限流，短路保护，可调线补偿，过压过温保护。 典型应用：车载充电器
