台达触摸屏与台达PLC的无线通讯实例

在实际系统中,人机界面与PLC不在一起,中心计算机一般放置在控制室, 而PLC安装在现场车间,二者之间距离往往从几十米到几公
里。 如果布线的话,需要挖沟施工,比较麻烦,这种情况下比较适合采用无线通信方式。

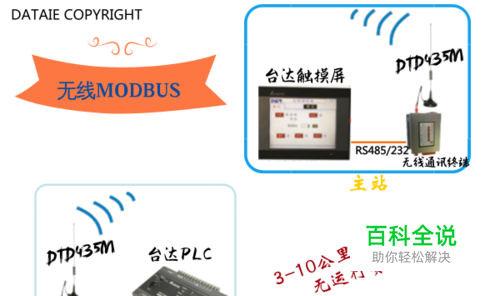

本方案以西安达泰的无线通讯终端DTD435M为例,来阐述如何实现台达触摸屏与PLC在工业环境下的无线通讯。优点是不需要编程,没有运行费用,传输速度快。

操作方法

  • 01

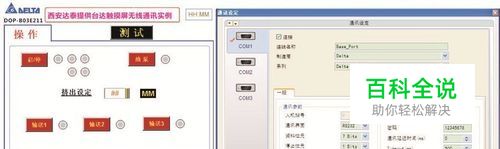

    台达触摸屏作为主站 (1) 安装触摸屏软件 (2) 创建测试画面 (3) 创建通讯连接 (4)主站端口参数设置 (5) 进入触摸屏运行状态 程序如下图所示

  • 02

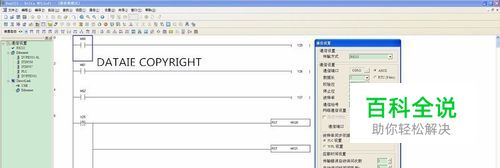

    台达PLC作为从站 (1) 测试IO: 当触摸屏上的启停按键按下时,对应台达PLC的输出Y0就吸合,同时Y0的状态返回到触摸屏上; (2) 设置从站通信端口参数: 从站地址:1,波特率 :9600 ,通信方式:7 E 1 。 (3) 下载台达PLC测试程序:下载这个台达无线modbus程序到台达PLC上。 程序如下图所示
