如何使用Solidworks绘制圆角

Solidworks是一款非常受欢迎的三维设计软件，很多初学者一开始都会遇到一些问题，下面小编就向大家介绍一下如何使用Solidworks绘制圆角，希望对大家有所帮助。

操作方法

  • 01

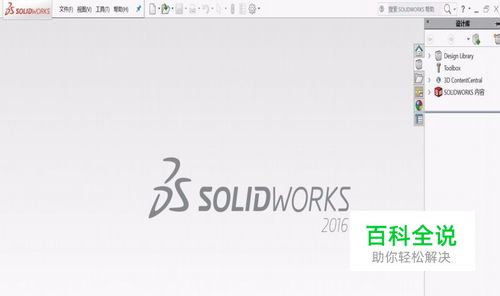

    打开Solidworks软件，选择文件选项，选择新建。

  • 02

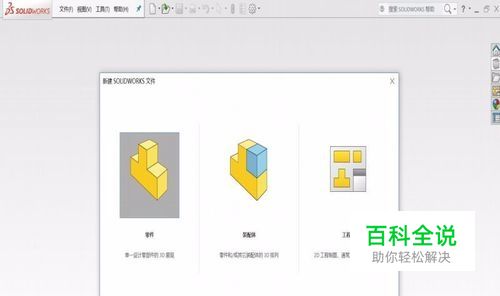

    选择零件选型，选择确定。

  • 03

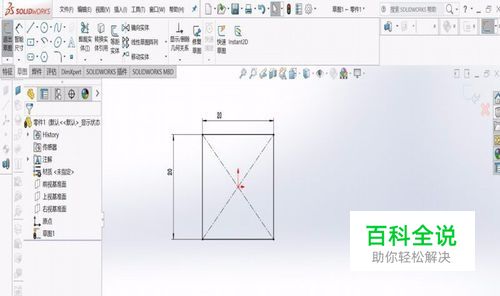

    新建草图，绘制一个长宽为20mm的正方形。

  • 04

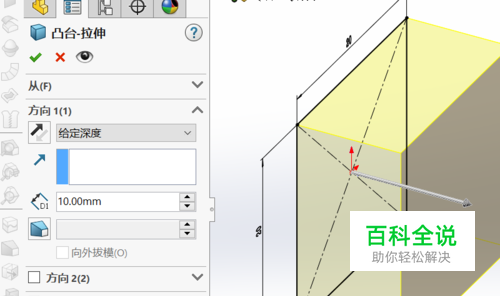

    选择插入选项中的凸台拉伸命令，设定给定深度为10mm,选择绿色的对号符号。

  • 05

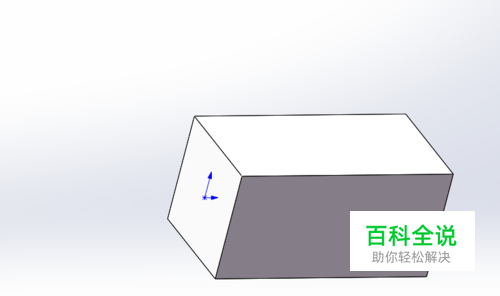

    经过凸台拉伸命令后得到一个长方体，如图所示。

  • 06

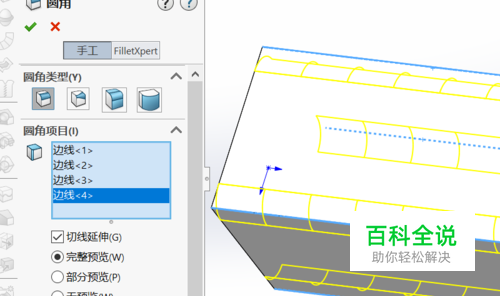

    选择插入-特征-圆角命令，一般选择手工，圆角类型有四个选项，分为恒定大小圆角，变量大小圆角、面圆角、完全圆角，下面我们以恒定大小圆角为例向大家介绍，圆角项目选择需要变成圆角的边线，调整好圆角参数，最后点击绿色的小对号，最终完成对长方体的进行圆角操作。

  • 07

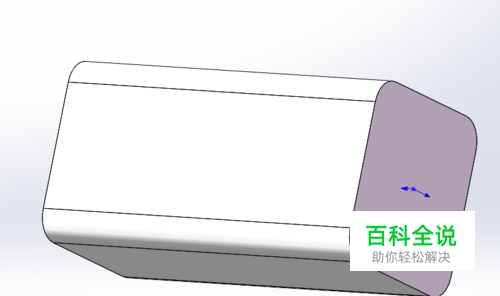

    最终得到进行圆角操作的长方体，如图所示。
