如何在Matlab画图中加入字符等图形标示

简介

  • 01

    在进行Matalb绘图时,需要对图片里面的内容进行说明,就需要添加必要的说明。如何进行标示字符的添加呢。

方法

  • 01

    下面通过绘制二阶系统阶跃响应,综合演示图形标识。本例比较综合,涉及的指令较广。请耐心读、实际做、再看例后说明,定会有匪浅收益。

  • 02

    程序

  • 03

    %%%%%%%%%%%%%%%%%%%%%%%%%%%%%% clf;t=6*pi*(0:100)/100; y=1-exp(-0.3*t).*cos(0.7*t); plot(t,y,'r-','LineWidth',3)%<3> hold on tt=t(find(abs(y-1)>0.05));ts=max(tt);%<5> plot(ts,0.95,'bo','MarkerSize',10)%<6> hold off axis([-inf,6*pi,0.6,inf]) set(gca,'Xtick',[2*pi,4*pi,6*pi],'Ytick',[0.95,1,1.05,max(y)])%<9> set(gca,'XtickLabel',{'2*pi';'4*pi';'6*pi'})%<10> set(gca,'YtickLabel',{'0.95';'1';'1.05';'max(y)'})%<11> grid on text(13.5,1.2,'\fontsize{12}{\alpha}=0.3')%<13> text(13.5,1.1,'\fontsize{12}{\omega}=0.7')%<14> cell_string{1}='\fontsize{12}\uparrow';%<15> cell_string{2}='\fontsize{16} \fontname{隶书}镇定时间'; cell_string{3}='\fontsize{6}'; cell_string{4}=['\fontsize{14}\rmt_{s} = 'num2str(ts)];%<18> text(ts,0.85,cell_string,'Color','b','HorizontalAlignment','Center')%<19> title('\fontsize{14}\it y = 1 - e^{ -\alpha t}cos{\omegat}')%<20> xlabel('\fontsize{14} \bft \rightarrow') ylabel('\fontsize{14} \bfy\rightarrow')%<22> %%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%

  • 04

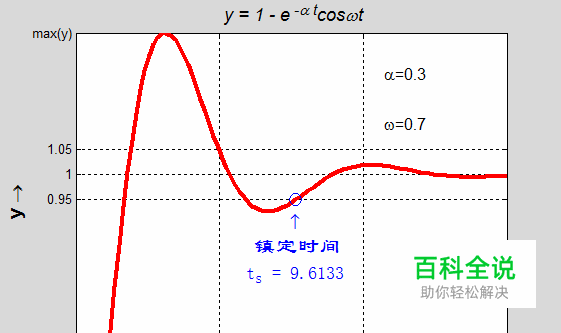

    绘制图形如下图:
