CAD中布局背景如何修改？

2024-03-20 19:48:55

打开别人发的CAD图纸时，有些时候是打开的画面是布局里的图纸，而且图纸的背景是灰白色或其他颜色，而不是我们常用的黑色背景，这样就很难作图，如何修改布局的背景色呢，通过以下的步骤就能帮助你解决问题。详细步骤如下：

操作方法

01

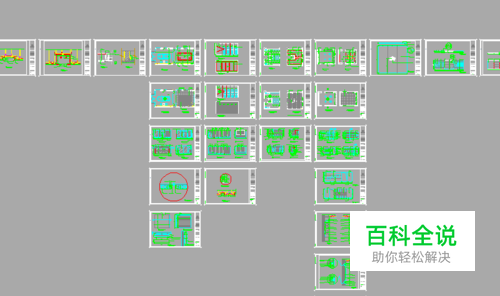

打开CAD图纸，发现布局的背景颜色不是常用的黑色，而是银灰色的或者其他颜色，如下图所示：
02

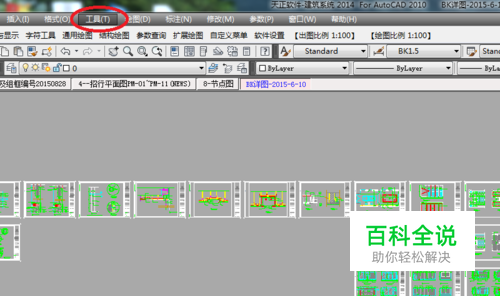

找到图纸左上方的菜单栏中的工具选项，点击“工具”。
03

弹出下拉菜单，在下拉菜单的最后一行找到“选项”，点击选项。
04

弹出“选项”对话框，对话框最上面有一排按钮，选择“显示”按钮，在下面找到“颜色”按钮并点击它。
05

弹出“图形窗口颜色”，在下方的“上下文”中选择“图纸/布局”，右边一栏的“界面元素”中选择“统一背景”，在“颜色”栏中选择你想要的黑色或其他颜色，点击最下方的“应用并关闭”，在“选项”对话框再点击确定，背景就会变成你设置的颜色，如果没有变化，请按步骤6继续操作
06

上述操作步骤如果没有效果，那么请返回到“选项”对话框，在“颜色”按钮下方的“布局元素”中，把第三行的“显示图纸背景”前面的勾去掉，然后单击右下方的“应用”按钮，再单击“确定”按钮就可以了。
07

“显示图纸背景”前面的勾去掉后，布局中的背景变成黑色，如下图所示，这样就把我们遇到的问题解决了。
