CAD中如何利用图层管理器

2024-04-09 08:38:02

学机械制图的时候，首先学的就是基本线型，画机械图纸的时候用到的线型也肯定不止一种，那么在用CAD画图之前，我们是不是先将需用到的线型准备好，画的时候直接调用就可以了呢？CAD中有个图层特性管理器，它可以帮我们把要用的线型先设置好保存起来，用到的时候再直接调用。

操作方法

01

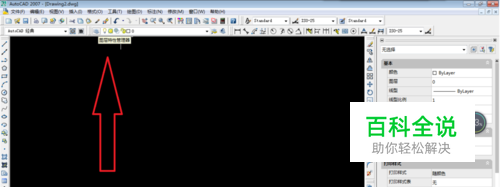

打开CAD，新建一个空白文件，然后激活图层特性管理器。激活方式有多种第一种：见下图，在工具栏中直接找到快捷图标第二种：输入字母“LA”，回车第三种：执行【格式】-【图层】命令。
02

进入图层特性管理器界面，可以看到它自带了一个默认的图层，所有参数都是默认的，线型、线宽、颜色
03

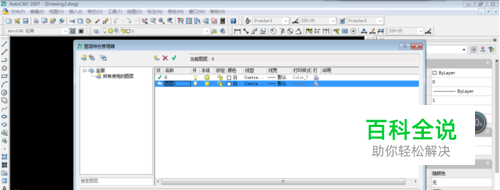

新建图层，它自动默认名称为图层1，我们可以根据需要更改
04

按F2键，将图层命名为粗实线，线宽改为0.3，线型可以用默认的，这个不需要改，因为默认的线型就是实线。至于颜色可改可不改，笔者就不改了，麻烦。
05

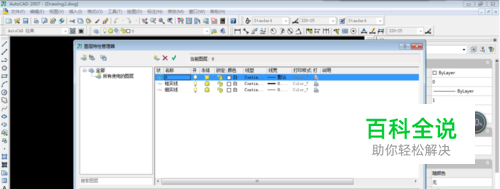

粗实线图层设置好后，点击确定保存下来，在打开图层特性管理器，设置细实线图层。与粗实线相比，细实线的线宽为粗实线的一半。
06

新建图层细虚线，从下图中可以看到已加载的线型中没有，需要另行加载。点击“加载”按钮。
07

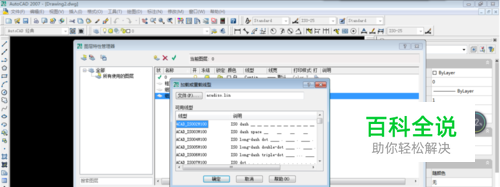

在弹出的可用线型中找到虚线，然后选中。
08

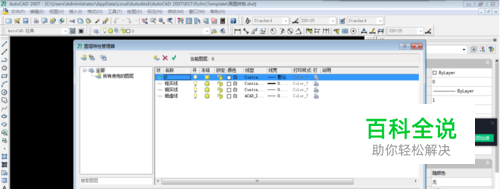

然后连续点击确定，细虚线图层就画好了，见下图。
09

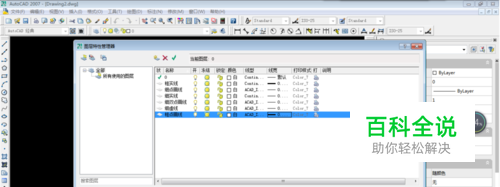

用同样的方法设置细点画线及细双点画线，点击确定，保存设置好的图层。
10

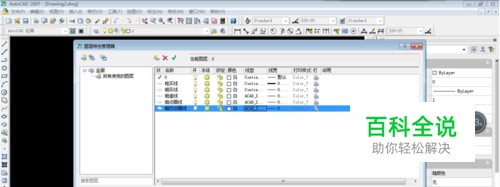

设置粗点画线图层。这里说明一下，这个粗点画线其实在一开始就应该和粗实线一起设置，是笔者失误，之前忘了设置它，才在最后来补救。
11

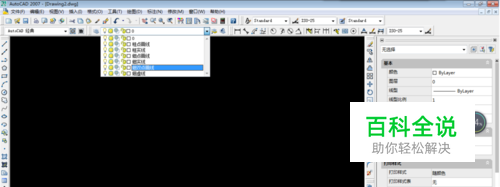

以上图层设置完毕，可以开始画图了。因为以上图层已经囊括了机械制图中的基本线型，除波浪线、双折线之外，这两种线型可以在需要的时候用细实线来画。
